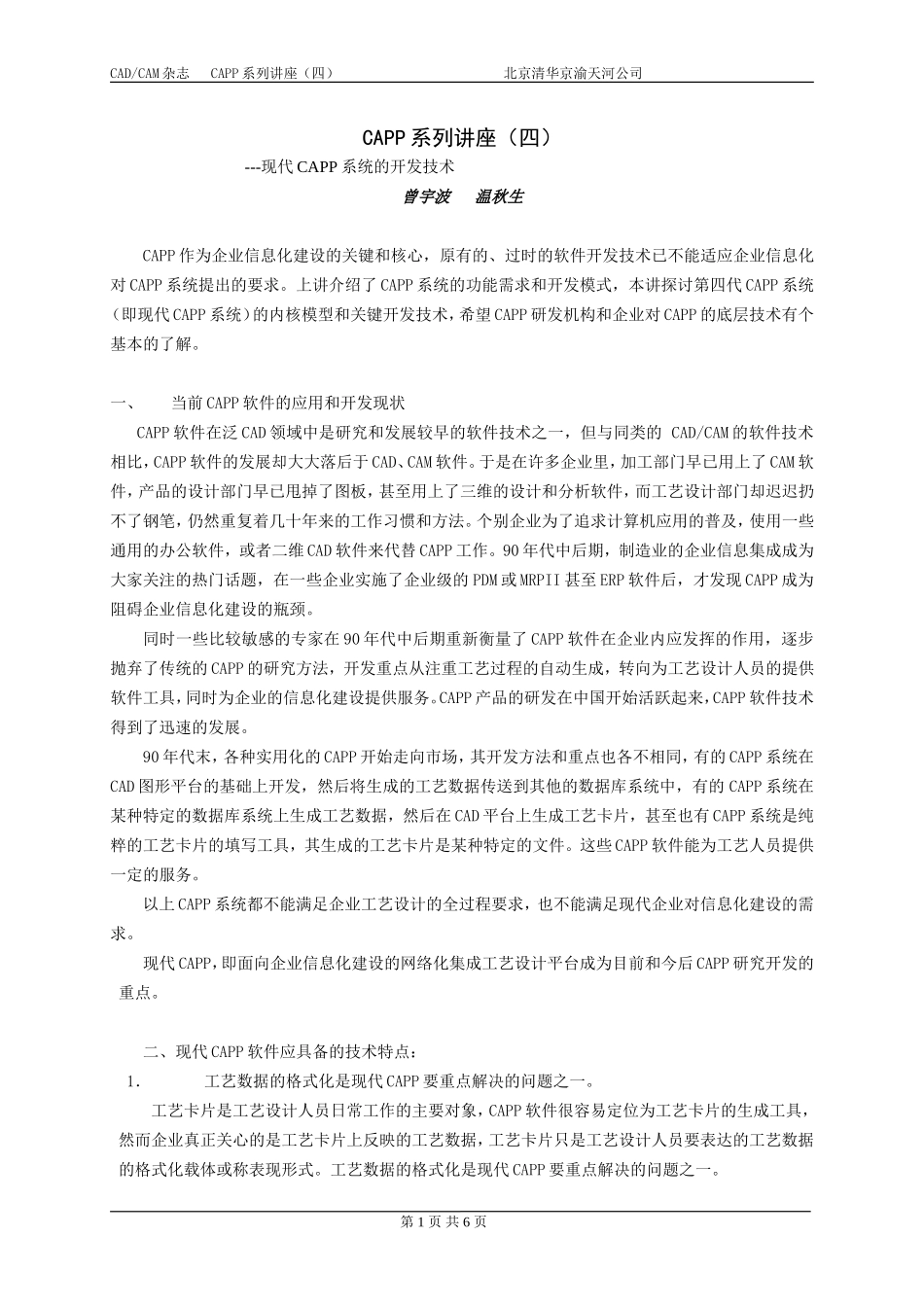

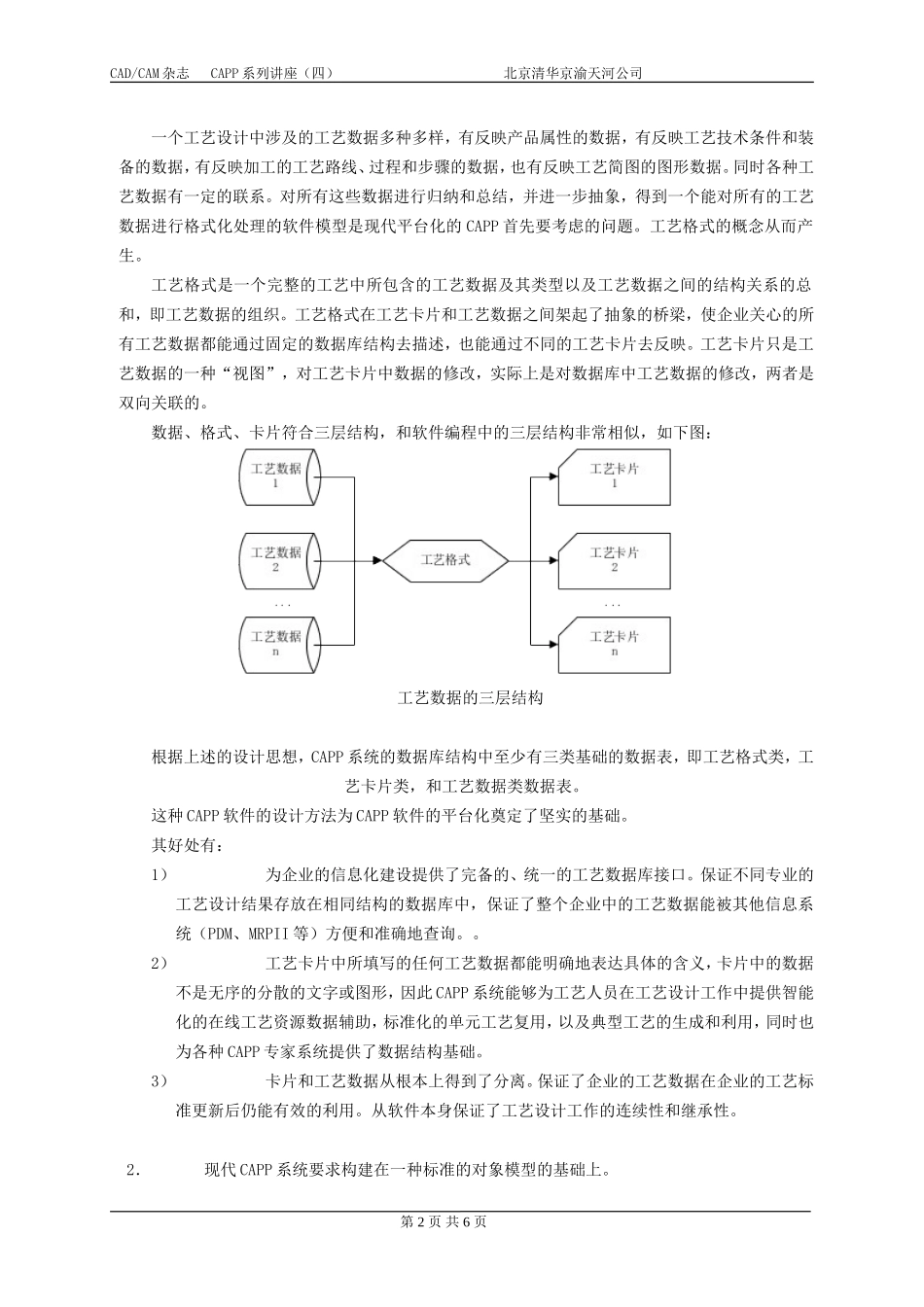

CAD/CAM杂志CAPP系列讲座（四）北京清华京渝天河公司CAPP系列讲座（四）---现代CAPP系统的开发技术曾宇波温秋生CAPP作为企业信息化建设的关键和核心，原有的、过时的软件开发技术已不能适应企业信息化对CAPP系统提出的要求。上讲介绍了CAPP系统的功能需求和开发模式，本讲探讨第四代CAPP系统（即现代CAPP系统）的内核模型和关键开发技术，希望CAPP研发机构和企业对CAPP的底层技术有个基本的了解。一、当前CAPP软件的应用和开发现状CAPP软件在泛CAD领域中是研究和发展较早的软件技术之一，但与同类的CAD/CAM的软件技术相比，CAPP软件的发展却大大落后于CAD、CAM软件。于是在许多企业里，加工部门早已用上了CAM软件，产品的设计部门早已甩掉了图板，甚至用上了三维的设计和分析软件，而工艺设计部门却迟迟扔不了钢笔，仍然重复着几十年来的工作习惯和方法。个别企业为了追求计算机应用的普及，使用一些通用的办公软件，或者二维CAD软件来代替CAPP工作。90年代中后期，制造业的企业信息集成成为大家关注的热门话题，在一些企业实施了企业级的PDM或MRPII甚至ERP软件后，才发现CAPP成为阻碍企业信息化建设的瓶颈。同时一些比较敏感的专家在90年代中后期重新衡量了CAPP软件在企业内应发挥的作用，逐步抛弃了传统的CAPP的研究方法，开发重点从注重工艺过程的自动生成，转向为工艺设计人员的提供软件工具，同时为企业的信息化建设提供服务。CAPP产品的研发在中国开始活跃起来，CAPP软件技术得到了迅速的发展。90年代末，各种实用化的CAPP开始走向市场，其开发方法和重点也各不相同，有的CAPP系统在CAD图形平台的基础上开发，然后将生成的工艺数据传送到其他的数据库系统中，有的CAPP系统在某种特定的数据库系统上生成工艺数据，然后在CAD平台上生成工艺卡片，甚至也有CAPP系统是纯粹的工艺卡片的填写工具，其生成的工艺卡片是某种特定的文件。这些CAPP软件能为工艺人员提供一定的服务。以上CAPP系统都不能满足企业工艺设计的全过程要求，也不能满足现代企业对信息化建设的需求。现代CAPP，即面向企业信息化建设的网络化集成工艺设计平台成为目前和今后CAPP研究开发的重点。二、现代CAPP软件应具备的技术特点：1．工艺数据的格式化是现代CAPP要重点解决的问题之一。工艺卡片是工艺设计人员日常工作的主要对象，CAPP软件很容易定位为工艺卡片的生成工具，然而企业真正关心的是工艺卡片上反映的工艺数据，工艺卡片只是工艺设计人员要表达的工艺数据的格式化载体或称表现形式。工艺数据的格式化是现代CAPP要重点解决的问题之一。第1页共6页CAD/CAM杂志CAPP系列讲座（四）北京清华京渝天河公司一个工艺设计中涉及的工艺数据多种多样，有反映产品属性的数据，有反映工艺技术条件和装备的数据，有反映加工的工艺路线、过程和步骤的数据，也有反映工艺简图的图形数据。同时各种工艺数据有一定的联系。对所有这些数据进行归纳和总结，并进一步抽象，得到一个能对所有的工艺数据进行格式化处理的软件模型是现代平台化的CAPP首先要考虑的问题。工艺格式的概念从而产生。工艺格式是一个完整的工艺中所包含的工艺数据及其类型以及工艺数据之间的结构关系的总和，即工艺数据的组织。工艺格式在工艺卡片和工艺数据之间架起了抽象的桥梁，使企业关心的所有工艺数据都能通过固定的数据库结构去描述，也能通过不同的工艺卡片去反映。工艺卡片只是工艺数据的一种“视图”，对工艺卡片中数据的修改，实际上是对数据库中工艺数据的修改，两者是双向关联的。数据、格式、卡片符合三层结构，和软件编程中的三层结构非常相似，如下图：工艺数据的三层结构根据上述的设计思想，CAPP系统的数据库结构中至少有三类基础的数据表，即工艺格式类，工艺卡片类，和工艺数据类数据表。这种CAPP软件的设计方法为CAPP软件的平台化奠定了坚实的基础。其好处有：1）为企业的信息化建设提供了完备的、统一的工艺数据库接口。保证不同专业的工艺设计结果存放在相同结构的数据库中，保证了整个企业中的工艺数据能被其他信息系统（PDM、MRPII等）方便和准确地查询。。2）工艺卡片中所填写的任何工艺数据都能明确地表达具体的含义，卡...
