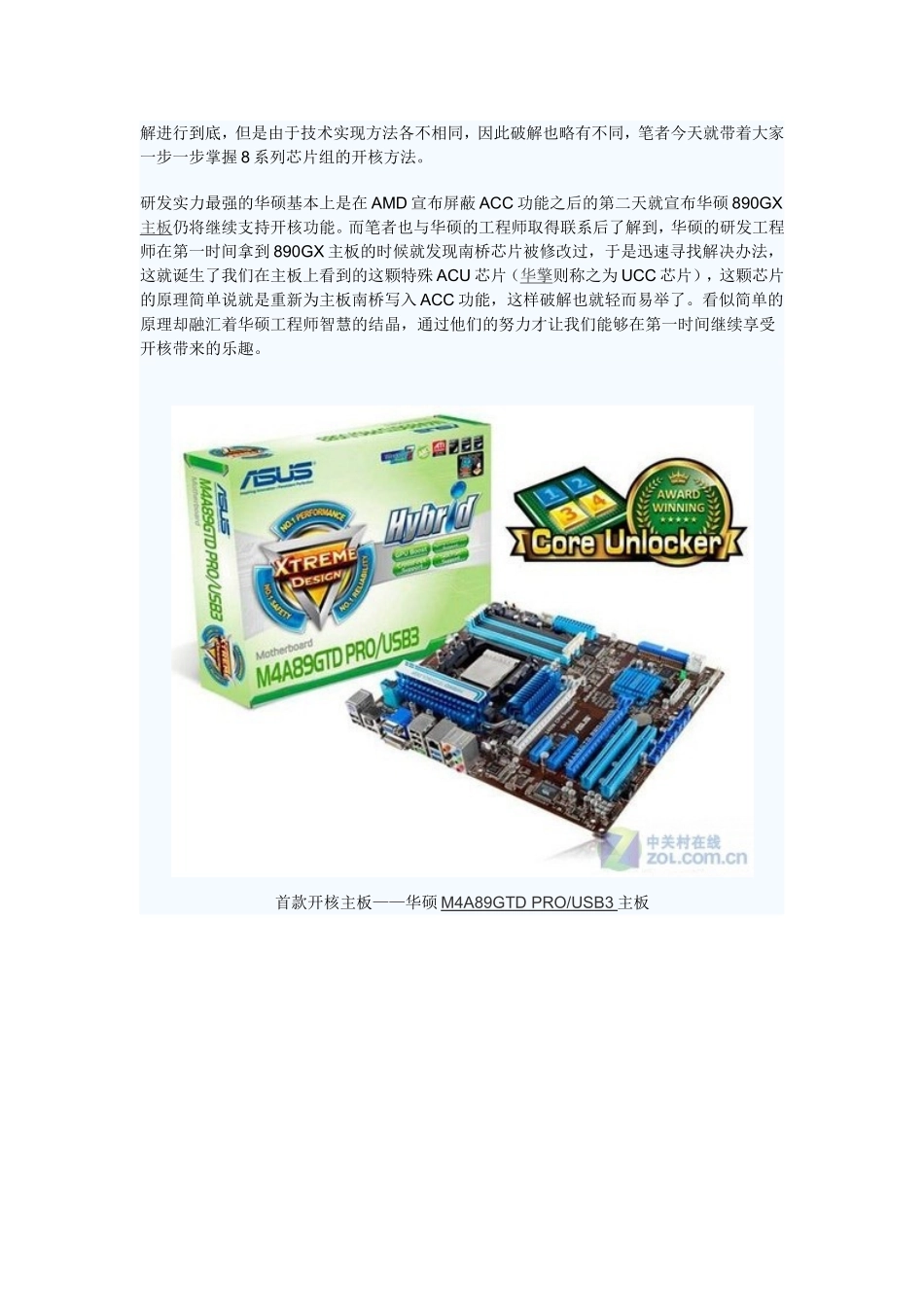

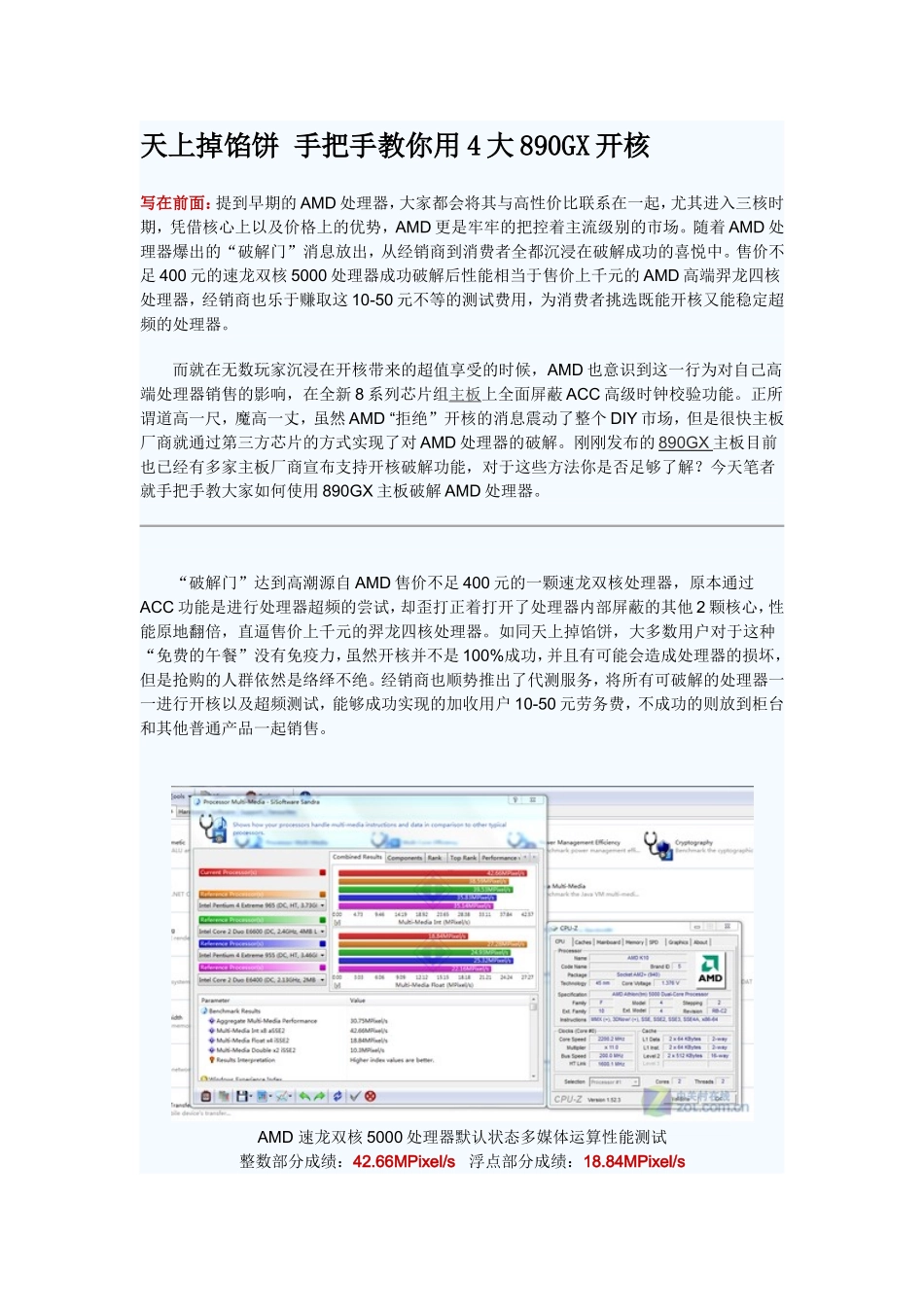

天上掉馅饼手把手教你用4大890GX开核写在前面：提到早期的AMD处理器，大家都会将其与高性价比联系在一起，尤其进入三核时期，凭借核心上以及价格上的优势，AMD更是牢牢的把控着主流级别的市场。随着AMD处理器爆出的“破解门”消息放出，从经销商到消费者全都沉浸在破解成功的喜悦中。售价不足400元的速龙双核5000处理器成功破解后性能相当于售价上千元的AMD高端羿龙四核处理器，经销商也乐于赚取这10-50元不等的测试费用，为消费者挑选既能开核又能稳定超频的处理器。而就在无数玩家沉浸在开核带来的超值享受的时候，AMD也意识到这一行为对自己高端处理器销售的影响，在全新8系列芯片组主板上全面屏蔽ACC高级时钟校验功能。正所谓道高一尺，魔高一丈，虽然AMD“拒绝”开核的消息震动了整个DIY市场，但是很快主板厂商就通过第三方芯片的方式实现了对AMD处理器的破解。刚刚发布的890GX主板目前也已经有多家主板厂商宣布支持开核破解功能，对于这些方法你是否足够了解？今天笔者就手把手教大家如何使用890GX主板破解AMD处理器。“破解门”达到高潮源自AMD售价不足400元的一颗速龙双核处理器，原本通过ACC功能是进行处理器超频的尝试，却歪打正着打开了处理器内部屏蔽的其他2颗核心，性能原地翻倍，直逼售价上千元的羿龙四核处理器。如同天上掉馅饼，大多数用户对于这种“免费的午餐”没有免疫力，虽然开核并不是100%成功，并且有可能会造成处理器的损坏，但是抢购的人群依然是络绎不绝。经销商也顺势推出了代测服务，将所有可破解的处理器一一进行开核以及超频测试，能够成功实现的加收用户10-50元劳务费，不成功的则放到柜台和其他普通产品一起销售。AMD速龙双核5000处理器默认状态多媒体运算性能测试整数部分成绩：42.66MPixel/s浮点部分成绩：18.84MPixel/sAMD速龙双核5000处理器破解四核后多媒体运算性能测试整数部分成绩：86.70MPixel/s浮点部分成绩：37.72MPixel/s主板BIOS中提供的ACC高级时钟校验功能“破解门”能够引起如此大的反响主要还是因为破解的方法十分简单。在上一代7系列芯片组主板BIOS中都提供有ACC高级时钟校验功能选项，我们只需要将这个选项打开便能成功实现处理器核心的破解。试想那些花上千元购买了AMD高端产品的用户会有什么感觉，也是考虑到这一点，AMD宣布8系列芯片组主板将不再支持ACC高级时钟校验功能，将“破解门”彻底的封死。道高一尺，魔高一丈，在AMD宣布此消息的同时也有主板厂商宣布通过其他方式能够继续破解AMD的处理器。一家出身的华硕与华擎在行业内率先推出了支持破解功能的890GX主板，随后映泰与微星也相继宣布继续支持处理器破解。至此已有4家厂商宣布将破解进行到底，但是由于技术实现方法各不相同，因此破解也略有不同，笔者今天就带着大家一步一步掌握8系列芯片组的开核方法。研发实力最强的华硕基本上是在AMD宣布屏蔽ACC功能之后的第二天就宣布华硕890GX主板仍将继续支持开核功能。而笔者也与华硕的工程师取得联系后了解到，华硕的研发工程师在第一时间拿到890GX主板的时候就发现南桥芯片被修改过，于是迅速寻找解决办法，这就诞生了我们在主板上看到的这颗特殊ACU芯片（华擎则称之为UCC芯片），这颗芯片的原理简单说就是重新为主板南桥写入ACC功能，这样破解也就轻而易举了。看似简单的原理却融汇着华硕工程师智慧的结晶，通过他们的努力才让我们能够在第一时间继续享受开核带来的乐趣。首款开核主板——华硕M4A89GTDPRO/USB3主板华硕M4A89GTDPRO/USB3主板全貌华硕M4A89GTDPRO/USB3主板定位中高端用户，豪华供电设计加上热管散热设计做工非常出色，同时支持USB3.0接口以及双卡交火技术。通过内存旁设计的开关即可完成超频以及开核操作。华硕倒萨CoreUnlocker技术开核带来最直接感受就是性能的飙升售价90美元的羿龙IIX2550处理器开四核后“变身”为售价165美元的羿龙IIX4955旗舰处理器TurboKeyII超频开关以及CoreUnlocker破解开关华硕M4A89GTDPRO/USB3主板在内存下方设置了MemOK！键和TurboKeyII与CoreUnlocker开关。其中右侧的CoreUnlocker开关可以帮助用户瞬间完成对处理器的破解，左侧的TurboKeyII开关则用来实现一键超频，简单实用...
