手把手教你做gis地形分析

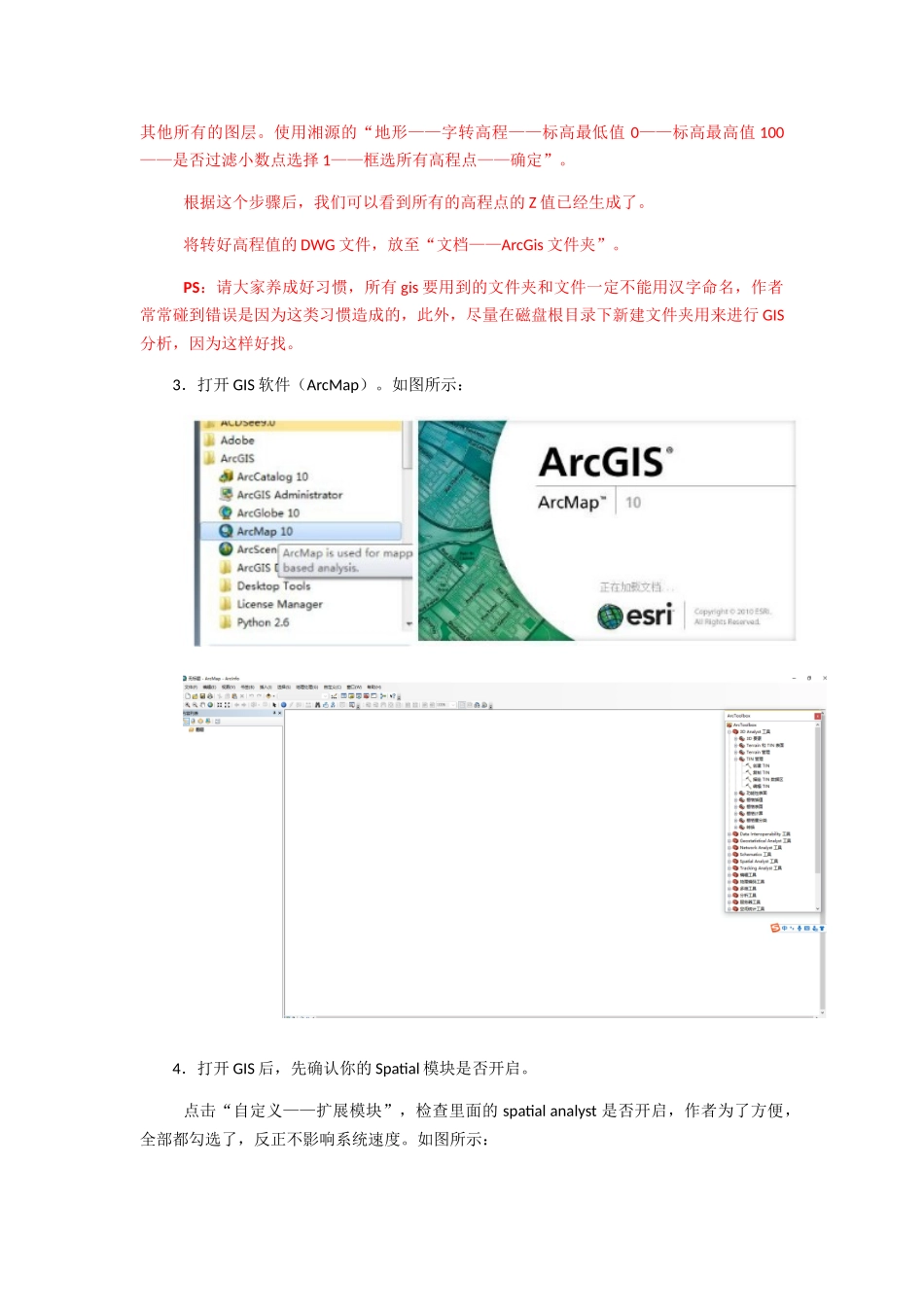

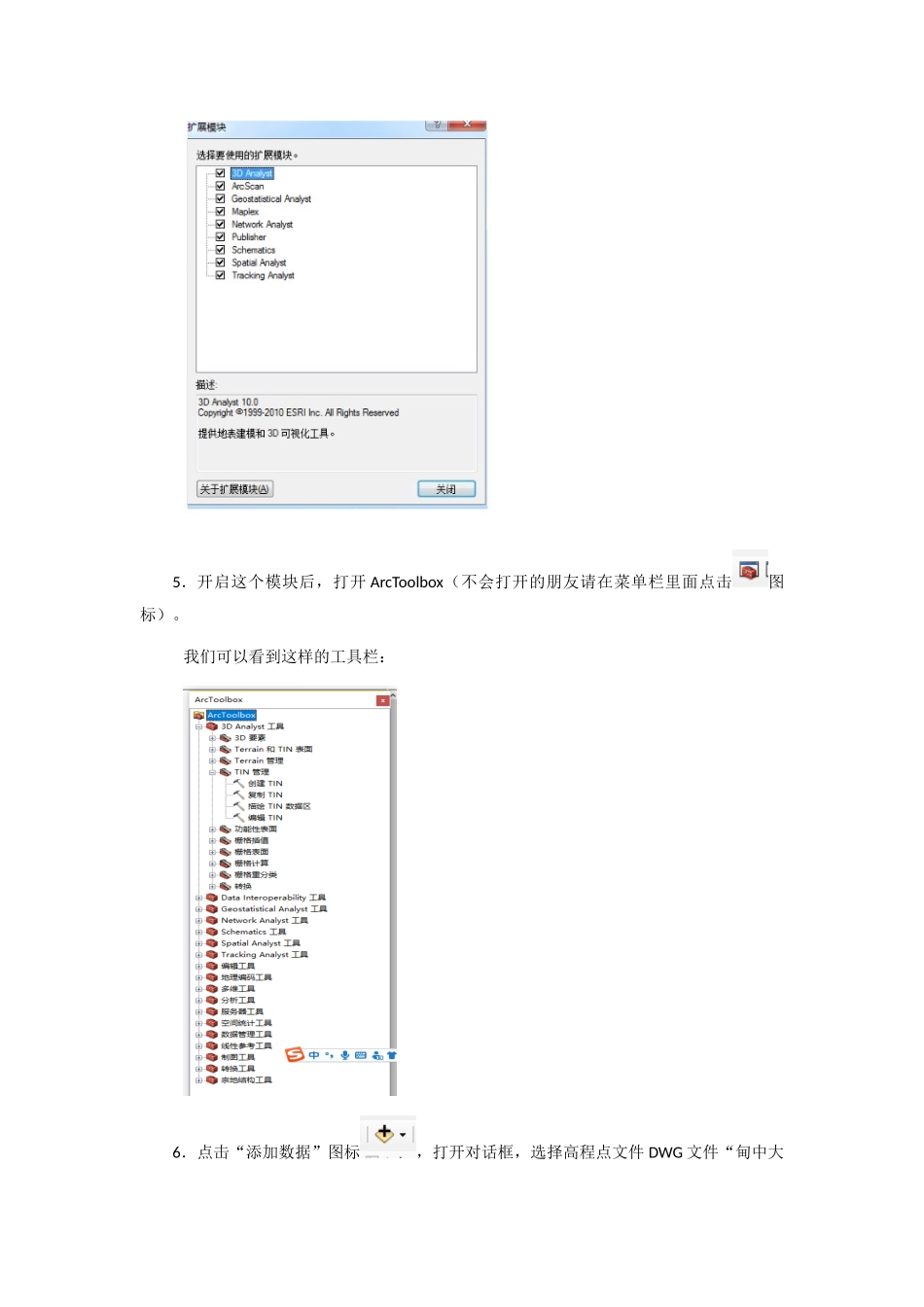

用 gis 做地形分析一、准备工作：1．拥有授权过（破解过的）ArcGis10.0 软件；2．拥有一个 DWG 文件（其中需要有高程点的图层）；3．认真根据这个文章的步骤做；4．参照以上三点。二、含高程点 DWG 文件准备1．首先，找到你需要分析高程（坡度、坡向等）的 DWG 源文件。打开后，如图所示。2．随意找到一个高程点，认真观察 CAD 软件左下角的 Z 坐标是否为 0，不为 0，且有一定的数值，则请看第三步。假如没有 Z 坐标的值，则看下面的红色字体。因为这次选用的 CAD 文件的高程点是没有值的，所以要利用湘源控规\飞时达来解决这个问题，下面分别进行介绍。（1）打开飞时达，打开有高程点的 CAD 文件，除了高程点图层，在图层管理器中关闭其他所有的图层。使用飞时达的“地形——高程点转换——输入最小有效高程值〈不限制〉——输入最大有效高程值〈不限制〉——选择一个高程点——该图元已有标高，是否直接采纳〈Y〉——是否生成标高文字〈N〉——转换同类型图元〈A〉——确定”。（2）打开湘源，打开有高程点的 CAD 文件，除了高程点图层，在图层管理器中关闭其他所有的图层。使用湘源的“地形——字转高程——标高最低值 0——标高最高值 100——是否过滤小数点选择 1——框选所有高程点——确定”。根据这个步骤后，我们可以看到所有的高程点的 Z 值已经生成了。将转好高程值的 DWG 文件，放至“文档——ArcGis 文件夹”。PS：请大家养成好习惯，所有 gis 要用到的文件夹和文件一定不能用汉字命名，作者常常碰到错误是因为这类习惯造成的，此外，尽量在磁盘根目录下新建文件夹用来进行 GIS分析，因为这样好找。3．打开 GIS 软件（ArcMap）。如图所示：4．打开 GIS 后，先确认你的 Spatial 模块是否开启。点击“自定义——扩展模块”，检查里面的 spatial analyst 是否开启，作者为了方便，全部都勾选了，反正不影响系统速度。如图所示：5．开启这个模块后，打开 ArcToolbox（不会打开的朋友请在菜单栏里面点击图标）。我们可以看到这样的工具栏：6．点击“添加数据”图标，打开对话框，选择高程点文件 DWG 文件“甸中大村老村庄规划地形图”，如图所示。7．点击左侧“图层”，保留勾选.dwg Point,单击右键——打开属性表，检查 elevation列数字是否有坏点，可用下拉菜单，选择按属性选择——输入“"Elevation" >=1900 AND "Elevation" <=1970”，检查并过滤不正常的高程点——应用。8．单击...
