手把手教你labview串口通信

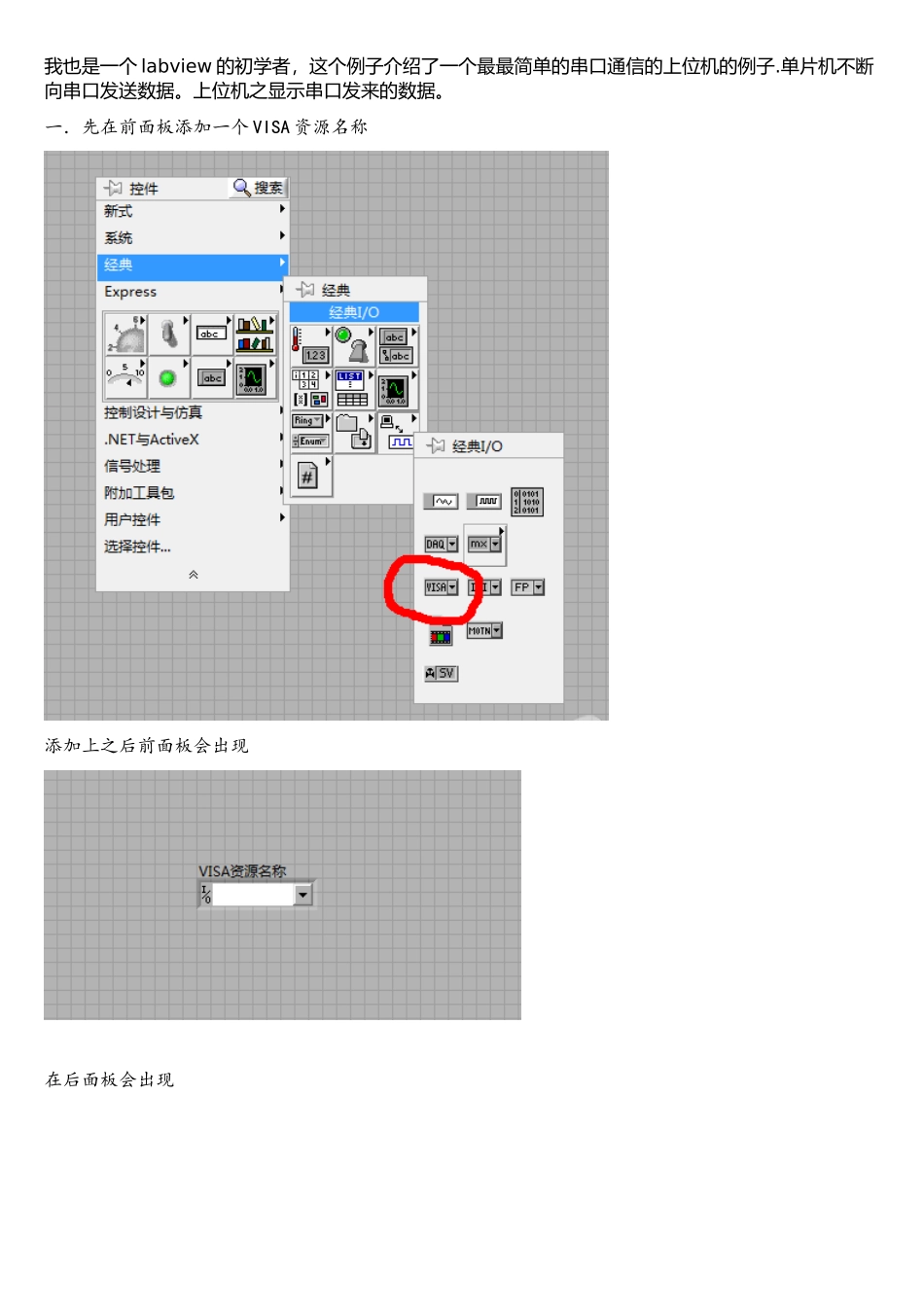

我也是一个 labview 的初学者，这个例子介绍了一个最最简单的串口通信的上位机的例子.单片机不断向串口发送数据。上位机之显示串口发来的数据。一．先在前面板添加一个 VISA 资源名称添加上之后前面板会出现在后面板会出现一．在后面板添加一个串口配置的控件接下来对对串口配置控件进行配置1.“启用终止符"—-——-—-——-—-配置布尔型变量“T”,就是取真。2.“终止符"----———-——--我们不对其进行配置，选择默认终止符-—“\n”3。’’超时’--—————-—-为其配置 10000 的常量4.资源名称与“VISA 资源名称“控件相连接5。波特率这里我们为其配置大小为“115200“的常量6。其余各项不进行配置,默认系统设置上图为配置完成的结果二．接下来创建一个平铺式结构2。在平铺式顺序结构中添加一个延时控件3.把串口配置控件的“错误输出“端、VISA 资源名称输出端分别连接在平铺式顺序结构的两边上。并给延时控件配置大小为 100 的常量.如下图三．1.创建一个条件结构控件2。在条件结构控件中添加一个 VISA 读取控件3.添加一个“VISA 串口字节数“控件4.将 VISA 串口字节数“控件”的“错误输入“端与上一环节中引出的”表示错误输出“的黄线连接。5。 将 VISA 串口字节数“控件”的“引用”端与上一环节中引出的代表 VISA 资源名称的线连接6。 将 VISA 串口字节数“控件”的“错误输出“端与“VISA 读取”控件的“错误输入”连接7。 将 VISA 串口字节数“控件"的“引用输出“与“VISA 读取”控件的“VISA 资源名称“的线连接。8。字节数配置常量 4，读者可根据自己数据大小任意配置。四．1.在条件结构外侧建立一个“VISA 关闭“控件2。将 VISA 关闭“控件的错误输入、VISA 资源名称端分别于“VISA 读取”控件的对应端连接。3。建立一个简易错误处理器，将其错误输入端与串口关闭控件的错误输出端连接，如图，3。选择天剑结构控件“假”4.添加一个“VISA 串口字节数“控件，一个 VISA 读取控件 “VISA 串口字节数“控件引用输出端与 VISA 读取控件”VISA 资源名称”端连接“VISA 串口字节数“控件错误输出端与 VISA 读取控件错误输入端连接“VISA 串口字节数“控件“串口字节数"（英文）端与“VISA 读取控件”的“字节总数”端连接VISA 读取控件的“VISA 资源名称输出”与“VISA 关闭“控件的资源名称端连接VISA 读取控件的错误输出端与“VISA 关闭“控件的错误输入端连接5。在前面板创建...
