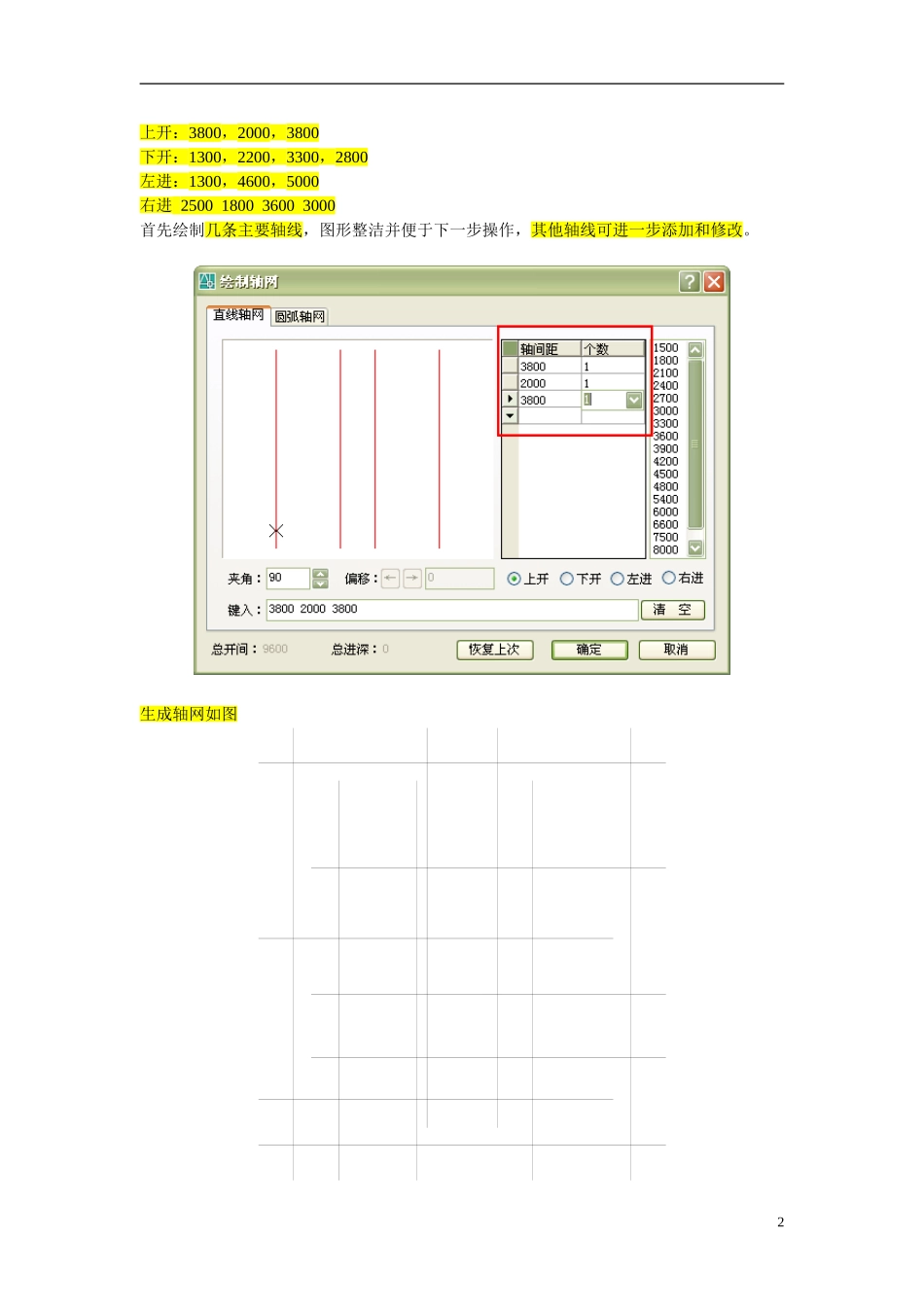

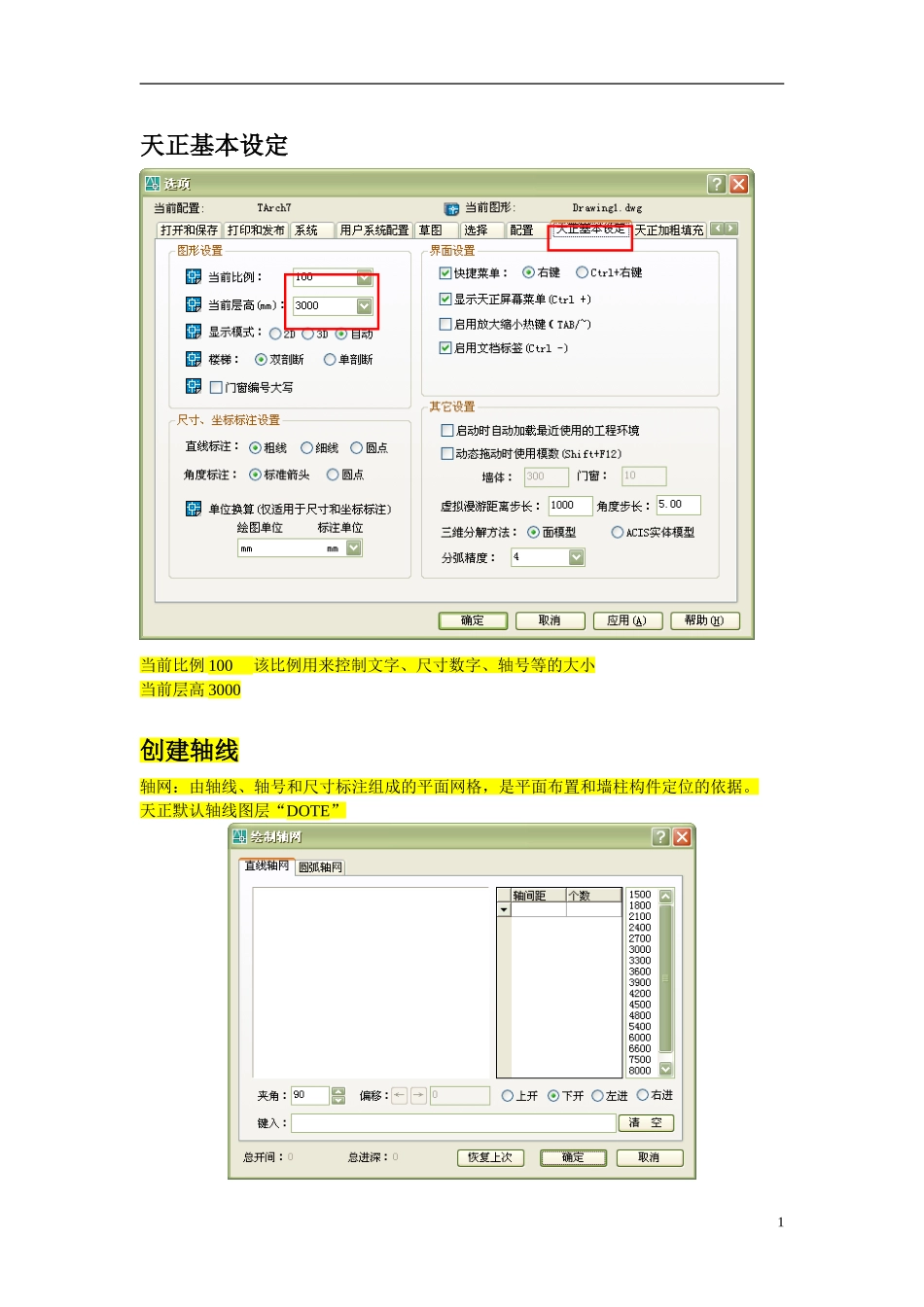

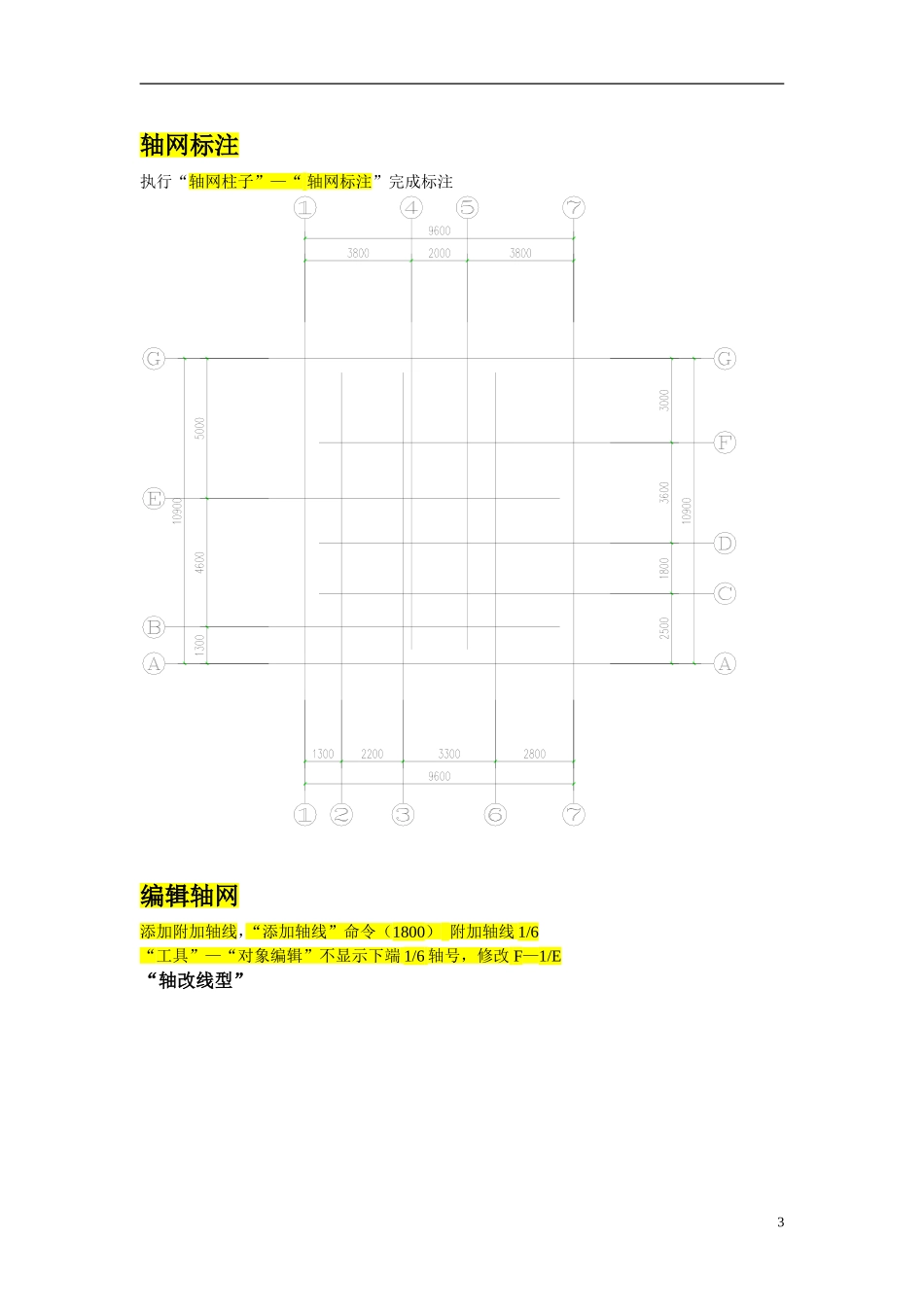

天正基本设定当前比例100该比例用来控制文字、尺寸数字、轴号等的大小当前层高3000创建轴线轴网：由轴线、轴号和尺寸标注组成的平面网格，是平面布置和墙柱构件定位的依据。天正默认轴线图层“DOTE”1上开：3800，2000，3800下开：1300，2200，3300，2800左进：1300，4600，5000右进2500180036003000首先绘制几条主要轴线，图形整洁并便于下一步操作，其他轴线可进一步添加和修改。生成轴网如图2轴网标注执行“轴网柱子”—“轴网标注”完成标注编辑轴网添加附加轴线，“添加轴线”命令（1800）附加轴线1/6“工具”—“对象编辑”不显示下端1/6轴号，修改F—1/E“轴改线型”3墙体布置修改“墙体”—“单线变墙”，del删除多余墙体，墙按三维模式建立，可通过三维视角观察4布置柱网“轴网柱子”—“标准柱”“角柱”插入L形、T形柱，达到增大室内使用面积最终效果如图56插入修改门窗门窗是自定义对象，门窗和墙体建立智能联动关系。“平面图像框”“立面图象框”选择门样式——“沿墙顺序插入”并修改门开启方向点取墙体<退出>:输入从基点到门窗侧边的距离<退出>:120输入从基点到门窗侧边的距离或[左右翻转(S)/内外翻转(D)]<退出>:S输入从基点到门窗侧边的距离或[左右翻转(S)/内外翻转(D)]<退出>:D推拉门—shift修改门的开向插入门窗后效果78渲染后效果门窗检查表便于门窗的检查和统计“门窗表”——选择门窗表样式9楼梯10确定楼梯参数和类型后即可把鼠标拖到作图区插入楼梯，命令行提示：点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:键入关键字改变选项，给点插入楼梯。点取插入点后在平面图中插入双跑楼梯；注意对于三维视图，不同楼层特性的扶手是不一样的，其中顶层楼梯实际上只有扶手，而没有梯段。双跑楼梯为自定义对象，可以通过拖动夹点进行编辑，也可以双击楼梯进入对象编辑重新设定参数。11阳台以几种预定样式绘制阳台，或选择预先绘制好的路径转成阳台，以任意绘制方式创建阳台。任意绘制：点取菜单命令，在对话框修改阳台参数，单击任意绘制图标后，命令行提示：阳台起点<退出>:点取阳台侧栏板与墙外皮交点作为阳台起点直段下一点[弧段(A)/回退(U)]<结束>:点取阳台经过的外墙角点P1；......最后点取侧栏板与墙外皮的交点P5作为阳台终点，回车结束，命令行继续提示：请选择邻接的墙(或门窗)和柱:此时应选取与阳台连接的两段墙；请点取接墙的边:回车，红色的是自动识别出的墙边；可以点取其他栏板线作为与墙连接的边，这些栏板线最终不会显示。12房间屋顶布置洁具，查询面积。工具—对象编辑—修改房间名称1314尺寸标注尺寸标注→门窗标注(MCBZ)点取菜单命令后，命令行提示：请用线选第一、二道尺寸线及墙体起点<退出>:在第一道尺寸线外面不远处取一个点P1；终点<退出>:在外墙内侧取一个点P2，系统自动定位置绘制该段墙体的门窗标注；选择其他墙体:添加被内墙断开的其他要标注墙体，回车结束命令；“两点标注”、“内门标注”可标注墙厚、柱子尺寸、门尺寸15符号标注房间面积标注（搜索房间），平面标高标注，图名标注（特殊符号）最终效果如图1617首层平面图绘制清理二层平面图“工具”—“对象选择”，匹配选项，可以一次过滤选择特定的一批对象。删除尺寸标注、符号标注、墙体门窗。轴线删除——“工具”，“对象编辑”命令:T81_TObjEdit选择要编辑的物体:选择[变标注侧(M)/单轴变标注侧(S)/添补轴号(A)/删除轴号(D)/单轴变号(N)/重排轴号(R)/轴圈半径(Z)]<退出>:D在需要删除的轴号附近取一点或[参考点(R)]<退出>:是否重排轴号?[是(Y)/否(N)]:Y18创建散水“楼梯其他”—“散水”19修改柱高“工具”—“对象选择”，快捷菜单，“改高度”命令:T81_TChHeight新的高度<3000>:3600新的标高<0>:-60020绘制新的墙体和门窗21绘制台阶通过轴线偏移绘制台阶辅助线，“楼梯其他”—“台阶”22创建底层楼梯23同理，完成各项标注。2425三层平面图绘制在二层平面图基础上清理，转为玻璃幕墙，创建露台门26创建露台楼板多段线命令绘制露台闭合的边界线。“三维建模”—“造型对象”—“平板”，并填充。修改楼梯参数。27屋顶平面图绘制清理平面...
