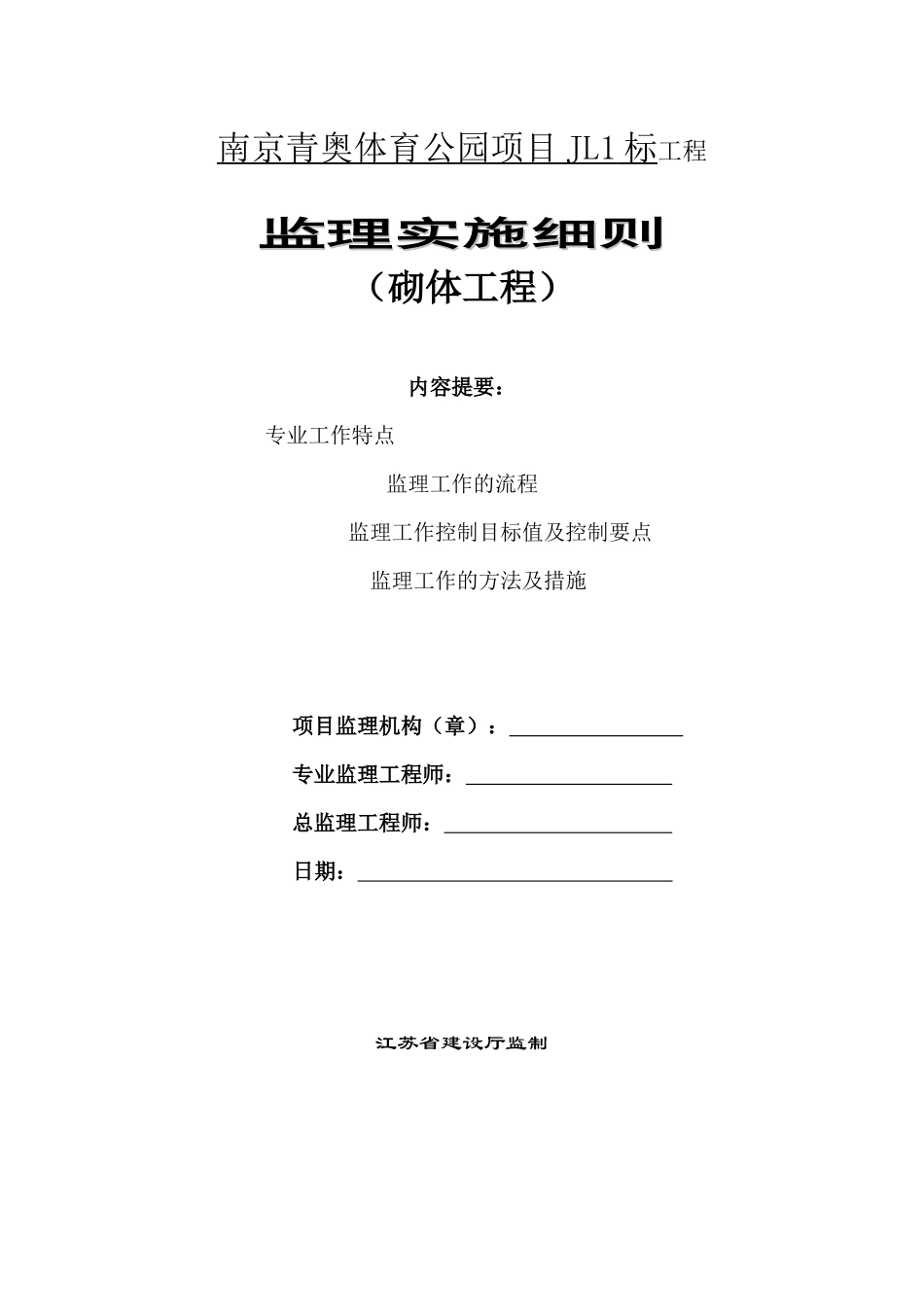

南京青奥体育公园项目JL1标工程监理实施细则监理实施细则（砌体工程）内容提要：专业工作特点监理工作的流程监理工作控制目标值及控制要点监理工作的方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制砌体工程施工细则一、专业工作特点1.1参建单位建设单位：中新南京生态科技岛投资发展有限公司设计单位：江苏省建筑设计研究院有限公司监理单位：江苏建科建设监理有限公司施工单位：上海建工七建集团有限公司1.2工程概况本工程为新加坡·南京生态科技岛二期经济适用住房工程（Ⅰ标段），该工程位于江苏省南京市建邺区江心洲，Ⅰ标段包含三个地块（A、C、D地块），其中A地块位于白鹭水道以西，文化四路以北，南上水道以南；C地块位于白鹭水道以西，文化四路以南，青奥北路以北；D地块位于白鹭水道以东，创意五路以西，文化四路以南，青奥北路以北。目前，A、C、D三个地块都已正式开工。本标段建筑面积约20.57万m2（其中地上建筑面积为15.05万m2，地下建筑面积为5.52万m2），业态涵盖多层、小高层、高层、公共配套等。各地块建筑面积如下表：地块地下建筑面积（m2）地上建筑面积（m2）总建筑面积（m2）A17323.7734532.6951856.46C12171.4826911.6639083.14D25676.0189120.68114796.69建筑分类为一、二类高层，结构设计使用年限为50年，建筑防火等级为一级，建筑防水等级：屋面为一级、地下室为二级，抗震设防烈度为7度，抗震设防类别为丙类，耐火等级为一级，结构抗震等级为三级。1.3编制依据（1）《工程测量规范》GB50026-2007（2）《砌体工程施工质量验收规范》GB50203-2002（3）《混凝土结构工程施工质量验收规范》GB50204-2015（4）《建筑工程施工质量验收统一标准》GB50300-2013（5）《建筑电气工程施工质量验收规范》GB50303-2011（6）《砌体工程现场检测技术标准》GB/T50315-2011（7）《约束砌体与配筋砌体结构技术规程》JGJ13-2004（8）《钢筋焊接及验收规程》JGJ18-2012（9）《建筑机械使用安全技术规程》JGJ33-2012（10）《施工现场临时用电安全技术规范》JGJ46-2012（11）《建筑施工安全检查标准》JGJ59-2011（12）《蒸压加气混凝土砌块、板材构造》13J104（13）本工程招投标文件、施工总承包合同、设计施工图纸。（14）政府及上级机关颁布的有关技术质量、安全、文明施工等规定、文件及通知。（15）江苏省建筑设计研究院有限公司提供的设计图纸及设计交底文件等。1.4工作特点1.4.1构造柱、圈梁（1）构造柱设置a、内外墙交接处；b、墙长超过5m处（超过5m设置在中间）；c、不同材料交接处；d、等于大于1.5m的门洞口两侧；e、所有转角和丁字墙部位（丁字墙部位根据设计情况可作适当调整）；f、所有门洞口设置抱框；g、墙长少于600mm即整砖长时，短墙可用构造柱代替。配筋为4C12，配筋Φ6.5@100/200；抱框2C10，箍筋Φ6.5@400。（2）圈梁布置a、±0.00以上在内外墙的大约中部适当位置或门窗洞口上部加钢筋混凝土圈梁一道，圈梁高度为120mm；b、电梯井道墙体如是填充墙，应设置2.4m间距的圈梁（200*400mm），配筋见电梯施工图纸，砼强度C25；c、±0.00以下墙体，墙高超过4m，中间设置一道腰梁，高度180mm，宽度同墙宽。圈梁配筋4C12，Φ6.5@200。（3）素砼导墙：卫生间、水暖管井、茶水间有水溅到的墙面填充墙下面均设置C25导墙，厚度同墙厚，高度为图纸建筑完成面以上200mm，导墙高度超300mm的模板需要用螺杆加固。1.4.2填充墙（1）±0.00以上外墙、卫生间四周墙体均采用页岩模数砖，其余内墙采用100、200加气混凝土砌块。±0.00以下填充墙采用空心砖，屋面女儿墙采用200厚实心混凝土砖。（2）墙顶收头预留150mm，沉降稳定后采用水泥砖斜砌并两侧做灰缝。（3）墙体灰缝控制。加气块：水平灰缝为15mm，竖向灰缝为15mm。页岩模数砖：水平灰缝为10mm，竖向灰缝为10mm，采用专用砂浆砌筑（由生产厂家提供专用砂浆）。1.4.3其他（1）所有管道井洞口周边均设100*150mm（b*h）C25细石混凝土翻边，配电房、用户变在墙体根部均应向上做一道高出楼层标高300mm与墙同宽的C25混凝土挡水翻边，强弱电进线间、电表间在墙体根部（除门洞外）均应向上做一...
