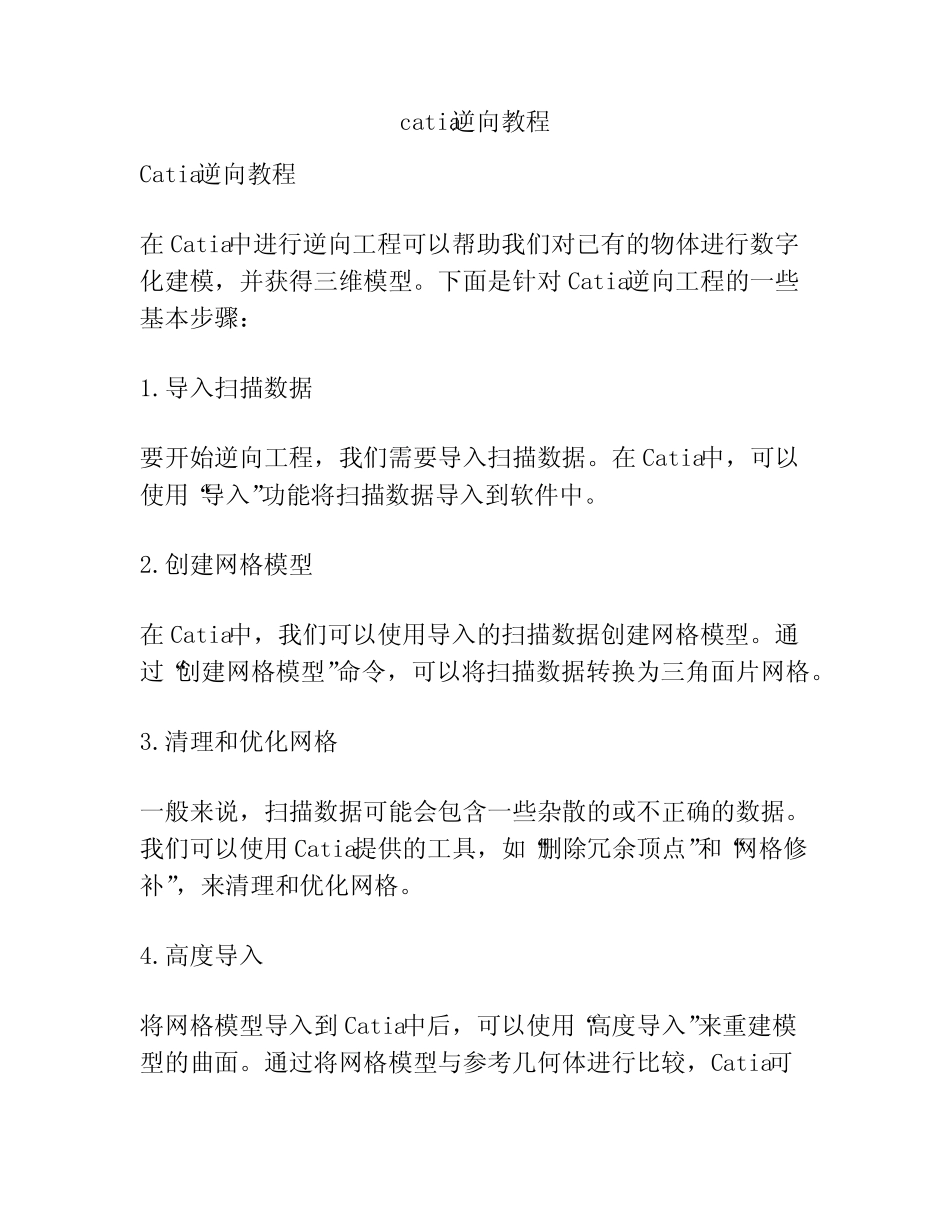

catia逆向教程Catia逆向教程在Catia中进行逆向工程可以帮助我们对已有的物体进行数字化建模,并获得三维模型。下面是针对Catia逆向工程的一些基本步骤:1.导入扫描数据要开始逆向工程,我们需要导入扫描数据。在Catia中,可以使用“导入”功能将扫描数据导入到软件中。2.创建网格模型在Catia中,我们可以使用导入的扫描数据创建网格模型。通过“创建网格模型”命令,可以将扫描数据转换为三角面片网格。3.清理和优化网格一般来说,扫描数据可能会包含一些杂散的或不正确的数据。我们可以使用Catia提供的工具,如“删除冗余顶点”和“网格修补”,来清理和优化网格。4.高度导入将网格模型导入到Catia中后,可以使用“高度导入”来重建模型的曲面。通过将网格模型与参考几何体进行比较,Catia可以生成逼近原始物体形状的曲面模型。5.曲面修复导入的网格模型可能会有一些缺陷或不完整的部分。我们可以使用Catia的“曲面修复”命令来修复这些问题。6.模型修改和优化完成曲面修复后,我们可以对模型进行修改和优化,以便得到最终的设计。Catia提供了许多功能和工具,如“旋转”、“平移”和“缩放”,以帮助我们实现这些目标。7.导出模型最后,完成对模型的修改和优化后,可以将其导出为常见的文件格式,如STL或STEP,以便与其他软件和设备进行交互。这是一个基本的Catia逆向教程,希望能对您有所帮助。请记得在实践中灵活运用这些步骤,根据实际情况进行调整和优化。
