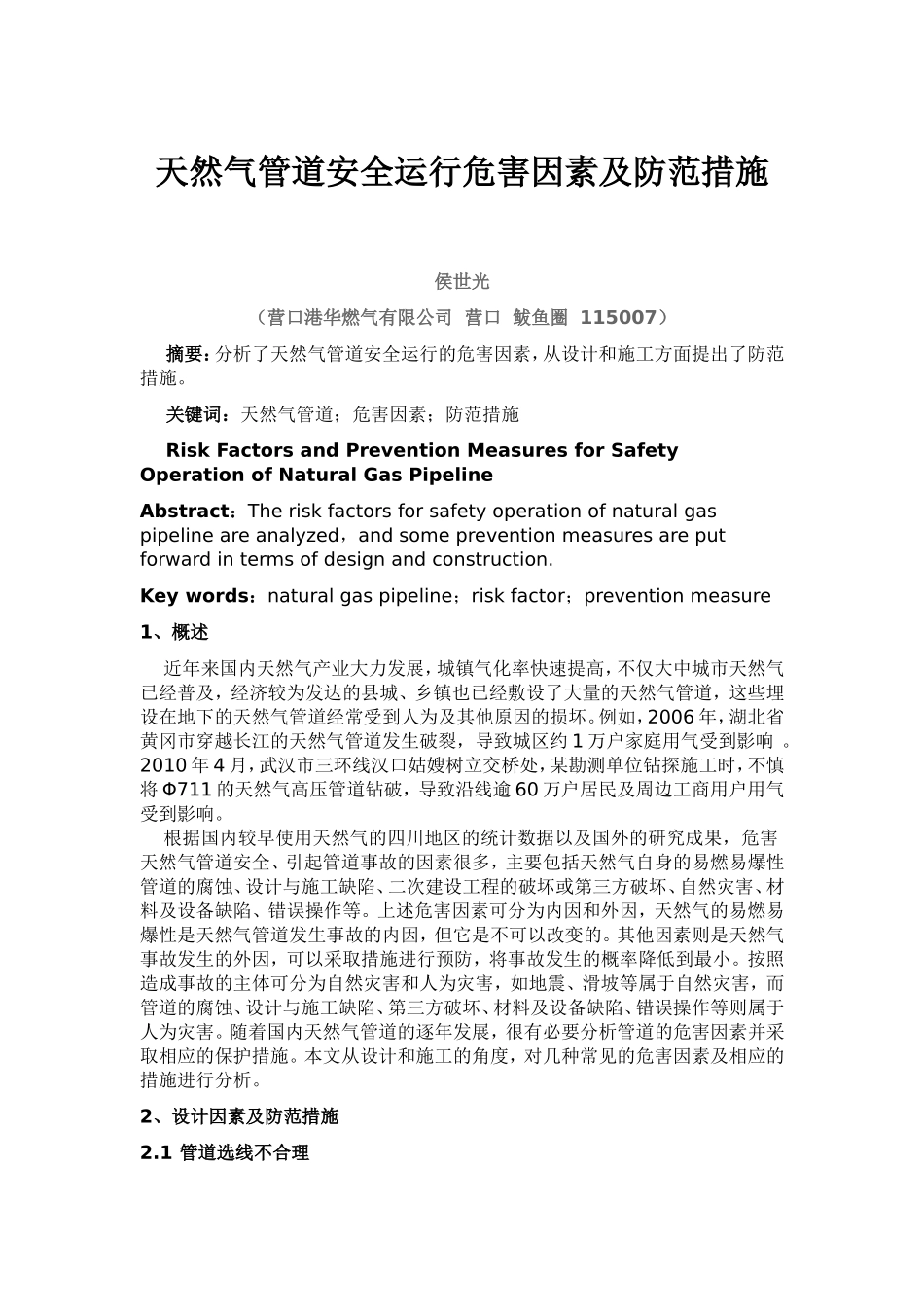

天然气管道安全运行危害因素及防范措施侯世光（营口港华燃气有限公司营口鲅鱼圈115007）摘要：分析了天然气管道安全运行的危害因素，从设计和施工方面提出了防范措施。关键词：天然气管道；危害因素；防范措施RiskFactorsandPreventionMeasuresforSafetyOperationofNaturalGasPipelineAbstract：Theriskfactorsforsafetyoperationofnaturalgaspipelineareanalyzed，andsomepreventionmeasuresareputforwardintermsofdesignandconstruction.Keywords：naturalgaspipeline；riskfactor；preventionmeasure1、概述近年来国内天然气产业大力发展，城镇气化率快速提高，不仅大中城市天然气已经普及，经济较为发达的县城、乡镇也已经敷设了大量的天然气管道，这些埋设在地下的天然气管道经常受到人为及其他原因的损坏。例如，2006年，湖北省黄冈市穿越长江的天然气管道发生破裂，导致城区约1万户家庭用气受到影响。2010年4月，武汉市三环线汉口姑嫂树立交桥处，某勘测单位钻探施工时，不慎将Φ711的天然气高压管道钻破，导致沿线逾60万户居民及周边工商用户用气受到影响。根据国内较早使用天然气的四川地区的统计数据以及国外的研究成果，危害天然气管道安全、引起管道事故的因素很多，主要包括天然气自身的易燃易爆性管道的腐蚀、设计与施工缺陷、二次建设工程的破坏或第三方破坏、自然灾害、材料及设备缺陷、错误操作等。上述危害因素可分为内因和外因，天然气的易燃易爆性是天然气管道发生事故的内因，但它是不可以改变的。其他因素则是天然气事故发生的外因，可以采取措施进行预防，将事故发生的概率降低到最小。按照造成事故的主体可分为自然灾害和人为灾害，如地震、滑坡等属于自然灾害，而管道的腐蚀、设计与施工缺陷、第三方破坏、材料及设备缺陷、错误操作等则属于人为灾害。随着国内天然气管道的逐年发展，很有必要分析管道的危害因素并采取相应的保护措施。本文从设计和施工的角度，对几种常见的危害因素及相应的措施进行分析。2、设计因素及防范措施2.1管道选线不合理管道的选线是设计中的先导性、基础性工作，不仅决定着工程造价，而且决定着管道的运行安全。如果设计中不注意管道所经地区的地质条件、地震情况、水文资料以及所经区域的发展规划，就可能使管道敷设在不稳定地层、地下采空区泥石流滑坡地区、未来城市中心区等，均会导致管道运行时由于自然灾害和人为因素而发生管道事故。管道选线的基本指导原则应是保持管道敷设土层稳定可靠减少人类活动对管道的影响这一安全第一原则。选线时应通过基础资料(如地质勘探资料、水文资料、未来规划等)，选定管道的平面位置，有必要时，还需要进行选线勘查(可行性研究阶段勘查)，探明地质构造、地层岩性、水文地质等概况，并判断可能产生的自然灾害及人为危害因素，采取相应的措施。如，管道上下坡段，为减少坡面侵蚀，应采用挡土墙(浆砌、灰土等)作为深层防冲措施(见图1)，同时采用土工合成材料(土工格室、植生带)作为浅层护面措施，防止坡面降雨的击溅侵蚀。对于坡脚，通常采用护坡或挡墙作为防止坡脚侵蚀的措施。穿越岩质河床，则采用混凝土连续浇注。对于鹅卵石河道，则采用淤土坝作为防冲切的深层保护措施(见图2)。沿河敷设的管道采用砌筑护坡或浆砌护岸(见图3)。若经过现状或规划的三、四级地区，则应采取增大管道壁厚、提高焊缝检验比例、管道上敷设混凝土盖板等措施防止人类活动对管道的影响(见图4)。如上述武汉市高压B管道被钻破事件，若管道之上敷设有混凝土盖板，既可有效防止此类事故发生，又可减少挖掘机等机械破坏。2.2管道壁厚、材料的选择计算有误管道壁厚和材料选择主要根据GB50251—2003《输气管道工程设计规范》或GB50028—2006《城镇燃气设计规范》。管道强度计算校核时，对管道的受力分析不当，或地区等级分级不准造成强度设计系数取值错误，将使强度计算结果及管材(钢级)、壁厚的选用不恰当，弯管未考虑壁厚增大系数等。例如，管道强度设计系数是根据管道所经地区的建筑物密集程度及人类活动的影响程度或管道穿跨越公路等级、河流大小等情况进行地区分级选取的，如果管道沿线勘察资料不详或没有勘察资料...
