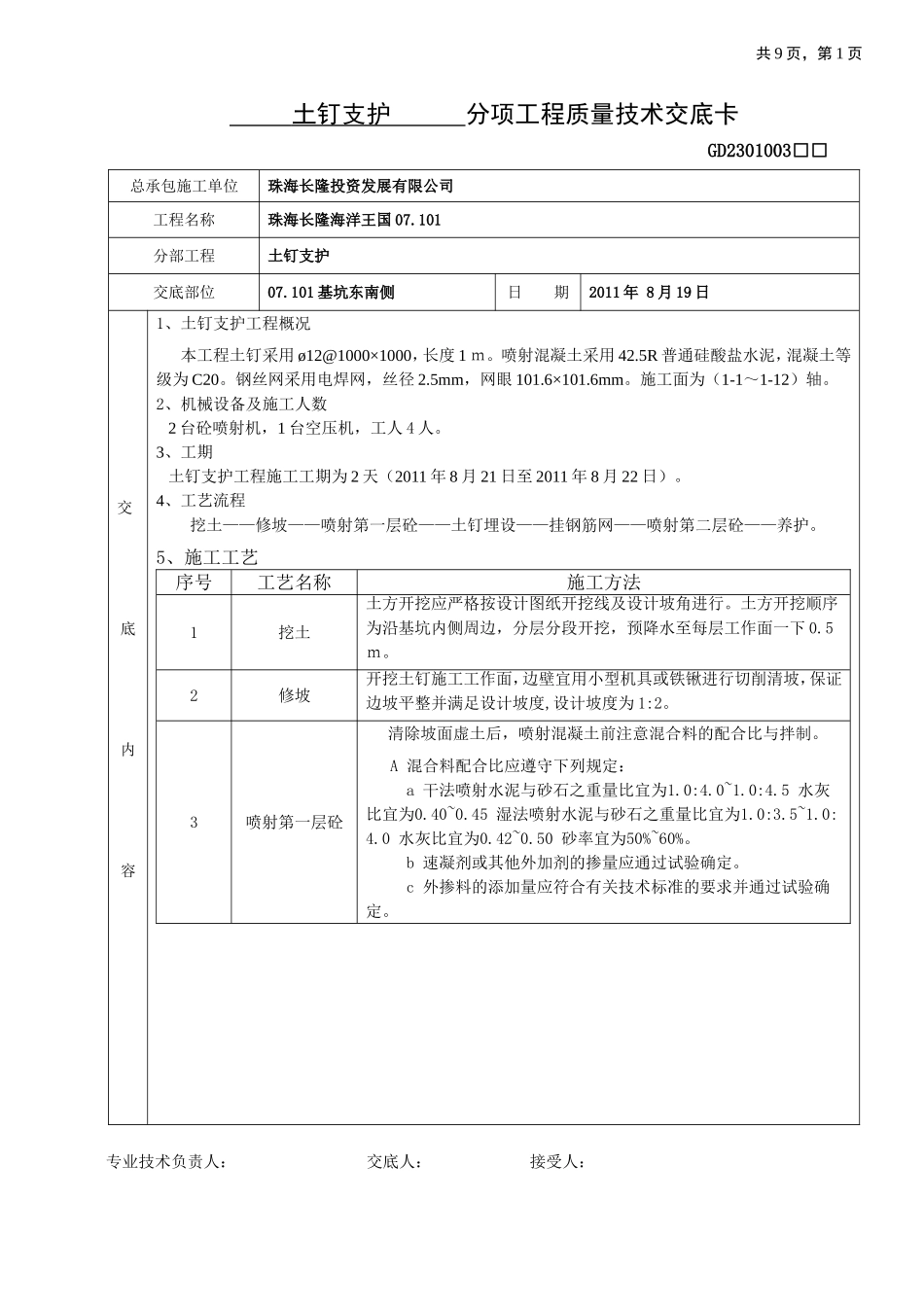

共9页，第1页土钉支护分项工程质量技术交底卡GD2301003□□总承包施工单位珠海长隆投资发展有限公司工程名称珠海长隆海洋王国07.101分部工程土钉支护交底部位07.101基坑东南侧日期2011年8月19日交底内容1、土钉支护工程概况本工程土钉采用ø12@1000×1000，长度1ｍ。喷射混凝土采用42.5R普通硅酸盐水泥，混凝土等级为C20。钢丝网采用电焊网，丝径2.5mm，网眼101.6×101.6mm。施工面为（1-1～1-12）轴。2、机械设备及施工人数2台砼喷射机，1台空压机，工人4人。3、工期土钉支护工程施工工期为2天（2011年8月21日至2011年8月22日）。4、工艺流程挖土——修坡——喷射第一层砼——土钉埋设——挂钢筋网——喷射第二层砼——养护。5、施工工艺序号工艺名称施工方法1挖土土方开挖应严格按设计图纸开挖线及设计坡角进行。土方开挖顺序为沿基坑内侧周边，分层分段开挖，预降水至每层工作面一下0.5ｍ。2修坡开挖土钉施工工作面，边壁宜用小型机具或铁锹进行切削清坡，保证边坡平整并满足设计坡度,设计坡度为1:2。3喷射第一层砼清除坡面虚土后，喷射混凝土前注意混合料的配合比与拌制。A混合料配合比应遵守下列规定：a干法喷射水泥与砂石之重量比宜为1.0:4.0~1.0:4.5水灰比宜为0.40~0.45湿法喷射水泥与砂石之重量比宜为1.0:3.5~1.0:4.0水灰比宜为0.42~0.50砂率宜为50%~60%。b速凝剂或其他外加剂的掺量应通过试验确定。c外掺料的添加量应符合有关技术标准的要求并通过试验确定。专业技术负责人：交底人：接受人：共9页，第2页土钉支护分项工程质量技术交底卡GD2301003□□总承包施工单位珠海长隆投资发展有限公司工程名称珠海长隆海洋王国07.101分部工程土钉支护交底部位07.101基坑东南侧日期2011年8月19日交底内容3喷射第一层砼c外掺料的添加量应符合有关技术标准的要求并通过试验确定。B原材料按重量计称量的允许偏差应符合下列规定:a水泥和速凝剂均为2%。b砂石均为3%。C混合料搅拌时间应遵守下列规定:a采用容量小于400L的强制式搅拌机时搅拌时间不得少于60s。b采用自落式或滚筒式搅拌机时搅拌时间不得少于120s。c采用人工搅拌时搅拌次数不得少于3次。d混合料掺有外加剂或外掺料时搅拌时间应适当延长。D混合料在运输存放过程中应严防雨淋滴水及大块石等杂物混入装入喷射机前应过筛。E干混合料宜随拌随用无速凝剂掺入的混合料存放时间不应超过2h干混合料掺速凝剂后存放时间不应超过20min。F用于湿法喷射的混合料拌制后应进行坍落度测定其坍落度宜为812cm。喷射第一层混凝土护坡，喷射自下而上，喷头与受喷面应保持垂直距离0.6～1.0ｍ，喷射厚度50ｍｍ。4土钉埋设喷射混凝土2小时后，喷水养护3～7天。待面层混凝土终凝后，设置土钉。按要求定出土钉孔位置并编号。设置土钉施工操作平台，土钉紧靠操作平台堆放，土钉应做除锈处理。土钉采用人工打入。5挂网喷射混凝土铁丝网采用直径2.5网眼101.6mm的铁丝网。挂在ø12钢筋土钉上，加强，ø12钢筋与土钉焊接。钢筋网铺设完成后喷射第二层混凝土。专业技术负责人：交底人：接受人：共9页，第3页土钉支护分项工程质量技术交底卡GD2301003□□总承包施工单位珠海长隆投资发展有限公司工程名称珠海长隆海洋王国07.101分部工程土钉支护交底部位07.101基坑东南侧日期2011年8月19日交底内容6、施工参数项目施工参数喷射砼强度等级C20喷层厚度70mm喷头与受喷面垂直距离0.6～1.0ｍ喷射次数2次土钉钢筋等级、直径及深度钢筋等级HRB335直径ø12深度1m铁丝网直径及网眼直径2.5网眼101.6mm喷水养护时间7天7、施工注意事项喷射砼时，喷头处的工作风压以保持在0.1～0.12Mpa，喷头与受喷面应尽量垂直，并保持在0.8～1.0m的距离；喷射侧面时应自下而上，喷头运动按螺旋式轨迹一圈压半圈均匀地移动；底部可采用喷射砼或现浇混凝土、但后者需用振棒振实。喷射砼接茬，应斜交搭接，搭接长度为喷射厚度的2倍以上。砼终凝后2h浇水养护，保持混凝土表面湿润，养护期不小于7天。喷射顶部混凝土时应注意操作安全，戴好安全帽、口罩、防护眼睛。专业技术负责人：交底人：接受人：共9页，第4页土钉支护分项工程质量技术交底卡GD2301003□□总承包施工单位珠海长隆投资发展有...
