图纸上的技术要求汇总VIP免费

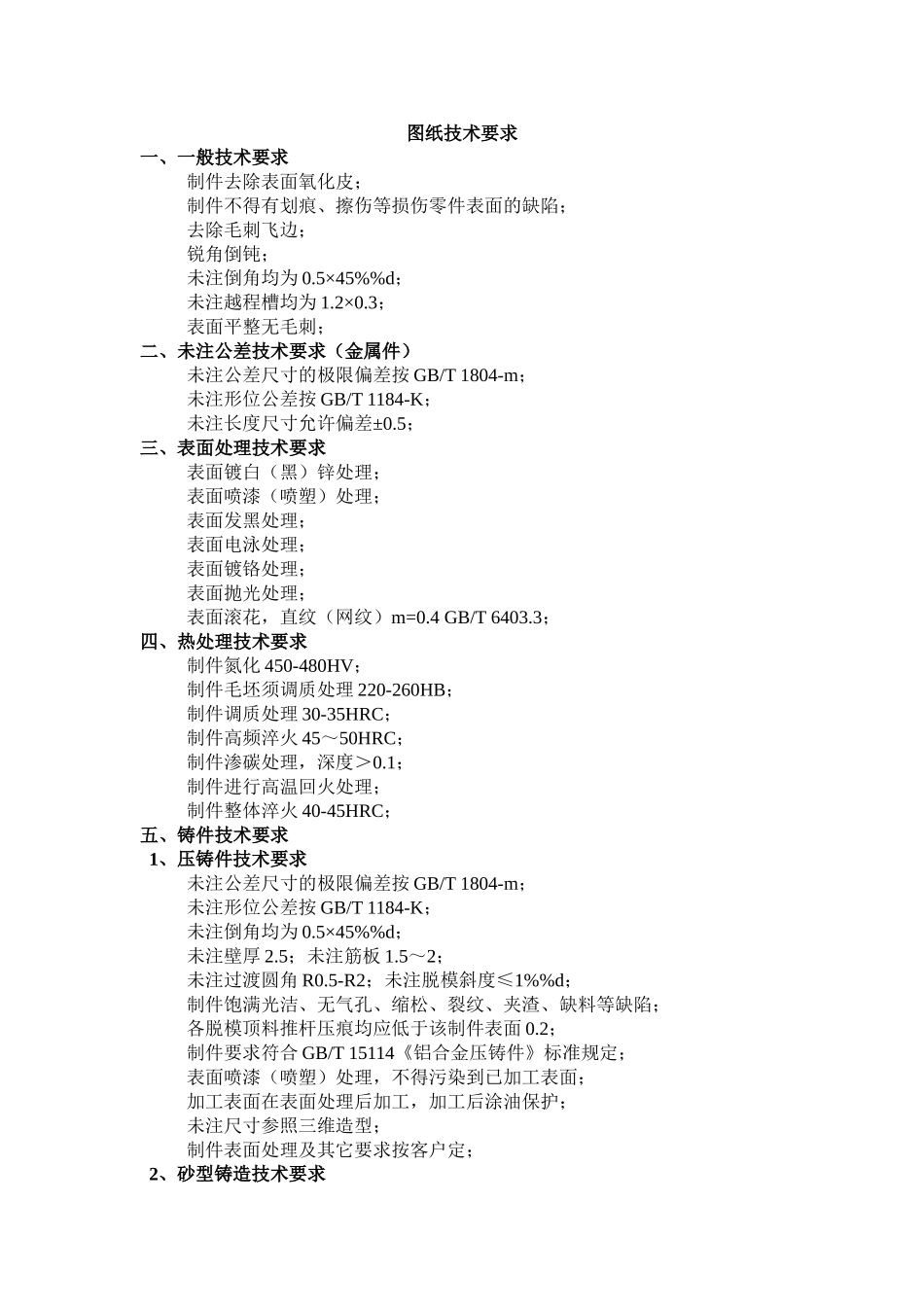

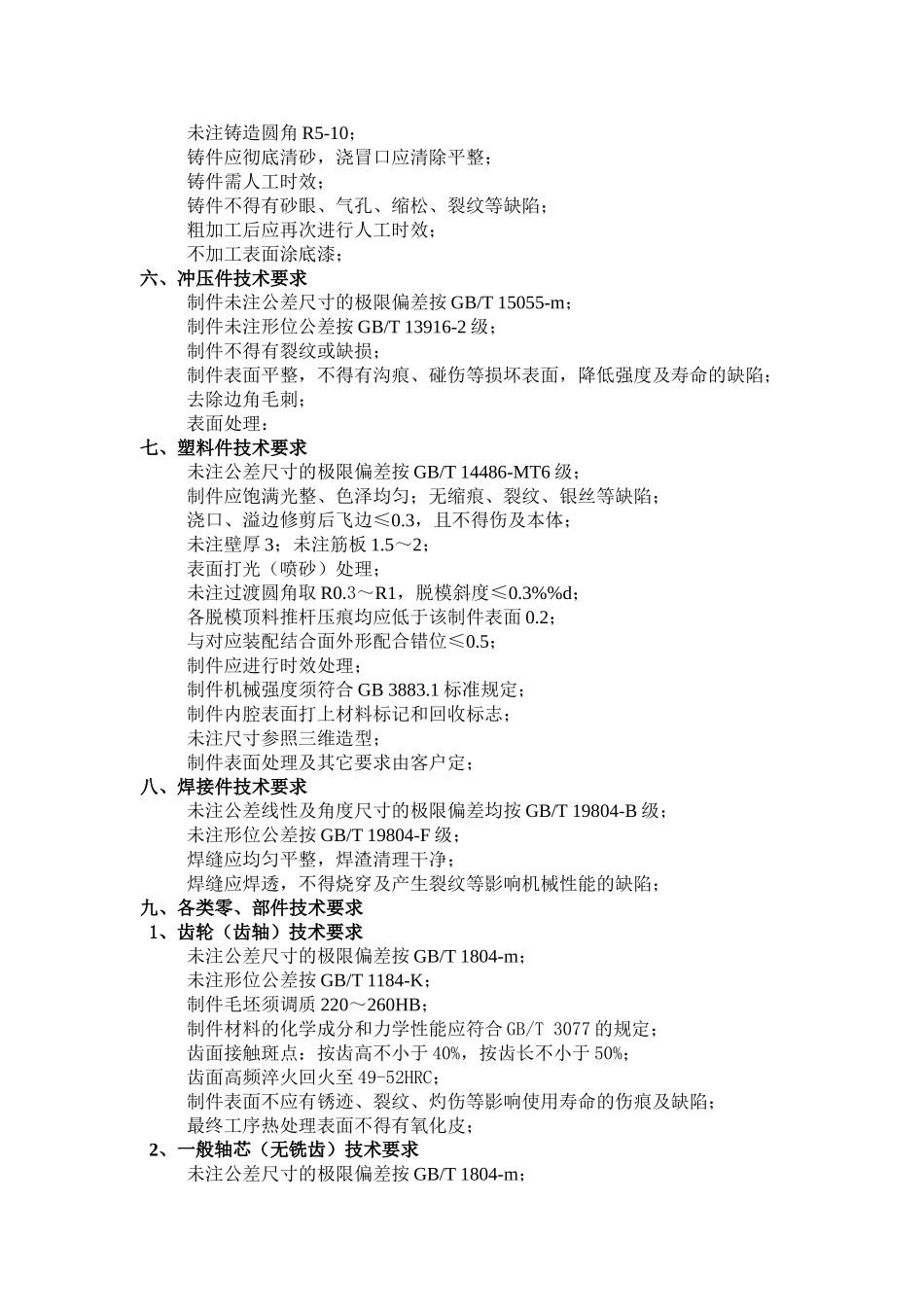

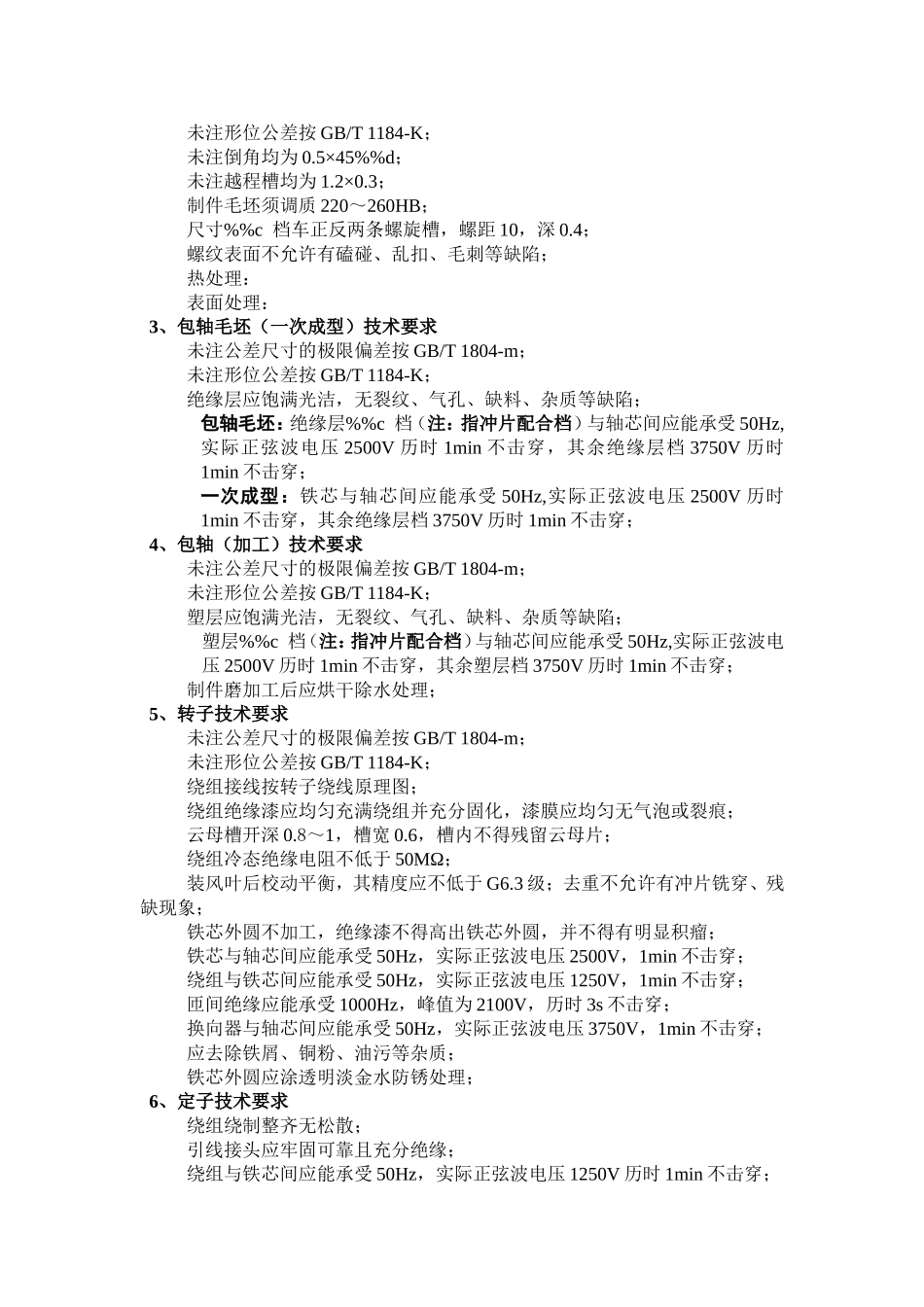

图纸技术要求一、一般技术要求制件去除表面氧化皮；制件不得有划痕、擦伤等损伤零件表面的缺陷；去除毛刺飞边；锐角倒钝；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；表面平整无毛刺；二、未注公差技术要求（金属件）未注公差尺寸的极限偏差按GB/T1804-m；未注形位公差按GB/T1184-K；未注长度尺寸允许偏差±0.5；三、表面处理技术要求表面镀白（黑）锌处理；表面喷漆（喷塑）处理；表面发黑处理；表面电泳处理；表面镀铬处理；表面抛光处理；表面滚花，直纹（网纹）m=0.4GB/T6403.3；四、热处理技术要求制件氮化450-480HV；制件毛坯须调质处理220-260HB；制件调质处理30-35HRC；制件高频淬火45～50HRC；制件渗碳处理，深度＞0.1；制件进行高温回火处理；制件整体淬火40-45HRC；五、铸件技术要求1、压铸件技术要求未注公差尺寸的极限偏差按GB/T1804-m；未注形位公差按GB/T1184-K；未注倒角均为0.5×45%%d；未注壁厚2.5；未注筋板1.5～2；未注过渡圆角R0.5-R2；未注脱模斜度≤1%%d；制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷；各脱模顶料推杆压痕均应低于该制件表面0.2；制件要求符合GB/T15114《铝合金压铸件》标准规定；表面喷漆（喷塑）处理，不得污染到已加工表面；加工表面在表面处理后加工，加工后涂油保护；未注尺寸参照三维造型；制件表面处理及其它要求按客户定；2、砂型铸造技术要求未注铸造圆角R5-10；铸件应彻底清砂，浇冒口应清除平整；铸件需人工时效；铸件不得有砂眼、气孔、缩松、裂纹等缺陷；粗加工后应再次进行人工时效；不加工表面涂底漆；六、冲压件技术要求制件未注公差尺寸的极限偏差按GB/T15055-m；制件未注形位公差按GB/T13916-2级；制件不得有裂纹或缺损；制件表面平整，不得有沟痕、碰伤等损坏表面，降低强度及寿命的缺陷；去除边角毛刺；表面处理：七、塑料件技术要求未注公差尺寸的极限偏差按GB/T14486-MT6级；制件应饱满光整、色泽均匀；无缩痕、裂纹、银丝等缺陷；浇口、溢边修剪后飞边≤0.3，且不得伤及本体；未注壁厚3；未注筋板1.5～2；表面打光（喷砂）处理；未注过渡圆角取R0.3～R1，脱模斜度≤0.3%%d；各脱模顶料推杆压痕均应低于该制件表面0.2；与对应装配结合面外形配合错位≤0.5；制件应进行时效处理；制件机械强度须符合GB3883.1标准规定；制件内腔表面打上材料标记和回收标志；未注尺寸参照三维造型；制件表面处理及其它要求由客户定；八、焊接件技术要求未注公差线性及角度尺寸的极限偏差均按GB/T19804-B级；未注形位公差按GB/T19804-F级；焊缝应均匀平整，焊渣清理干净；焊缝应焊透，不得烧穿及产生裂纹等影响机械性能的缺陷；九、各类零、部件技术要求1、齿轮（齿轴）技术要求未注公差尺寸的极限偏差按GB/T1804-m；未注形位公差按GB/T1184-K；制件毛坯须调质220～260HB；制件材料的化学成分和力学性能应符合GB/T3077的规定；齿面接触斑点：按齿高不小于40%，按齿长不小于50%；齿面高频淬火回火至49-52HRC；制件表面不应有锈迹、裂纹、灼伤等影响使用寿命的伤痕及缺陷；最终工序热处理表面不得有氧化皮；2、一般轴芯（无铣齿）技术要求未注公差尺寸的极限偏差按GB/T1804-m；未注形位公差按GB/T1184-K；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；制件毛坯须调质220～260HB；尺寸%%c档车正反两条螺旋槽，螺距10，深0.4；螺纹表面不允许有磕碰、乱扣、毛刺等缺陷；热处理：表面处理：3、包轴毛坯（一次成型）技术要求未注公差尺寸的极限偏差按GB/T1804-m；未注形位公差按GB/T1184-K；绝缘层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；包轴毛坯：绝缘层%%c档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余绝缘层档3750V历时1min不击穿；一次成型：铁芯与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余绝缘层档3750V历时1min不击穿；4、包轴（加工）技术要求未注公差尺寸的极限偏差按GB/T1804-m；未注形位公差按GB/T1184-K；塑层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；塑层%%c档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min...
