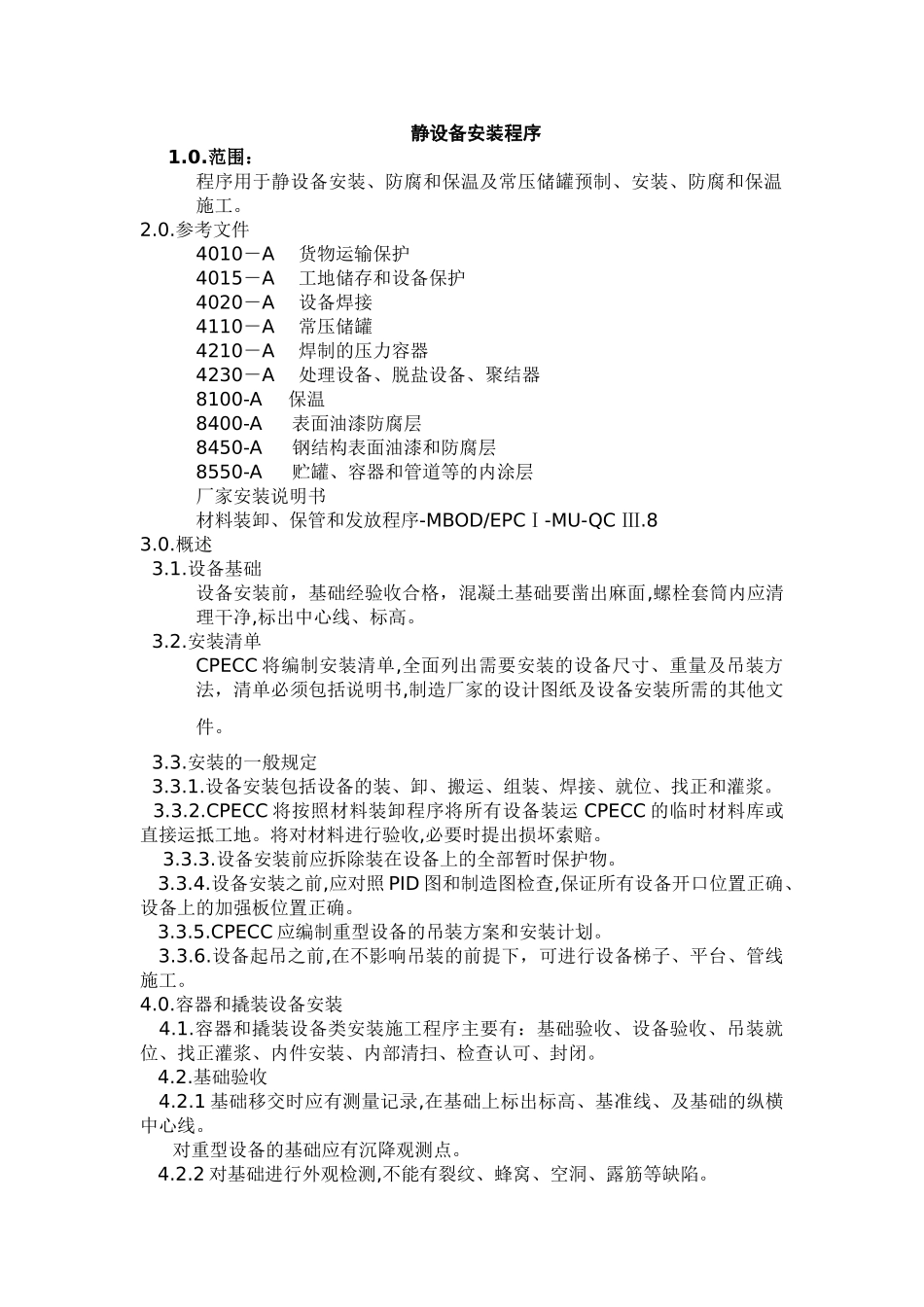

静止设备安装程序_第1页
1/6
静止设备安装程序_第2页
2/6
静止设备安装程序_第3页
3/6
静设备安装程序1.0.范围:程序用于静设备安装、防腐和保温及常压储罐预制、安装、防腐和保温施工。2.0.参考文件4010-A货物运输保护4015-A工地储存和设备保护4020-A设备焊接4110-A常压储罐4210-A焊制的压力容器4230-A处理设备、脱盐设备、聚结器8100-A保温8400-A表面油漆防腐层8450-A钢结构表面油漆和防腐层8550-A贮罐、容器和管道等的内涂层厂家安装说明书材料装卸、保管和发放程序-MBOD/EPCⅠ-MU-QCⅢ.83.0.概述3.1.设备基础设备安装前,基础经验收合格,混凝土基础要凿出麻面,螺栓套筒内应清理干净,标出中心线、标高。3.2.安装清单CPECC将编制安装清单,全面列出需要安装的设备尺寸、重量及吊装方法,清单必须包括说明书,制造厂家的设计图纸及设备安装所需的其他文件。3.3.安装的一般规定3.3.1.设备安装包括设备的装、卸、搬运、组装、焊接、就位、找正和灌浆。3.3.2.CPECC将按照材料装卸程序将所有设备装运CPECC的临时材料库或直接运抵工地。将对材料进行验收,必要时提出损坏索赔。3.3.3.设备安装前应拆除装在设备上的全部暂时保护物。3.3.4.设备安装之前,应对照PID图和制造图检查,保证所有设备开口位置正确、设备上的加强板位置正确。3.3.5.CPECC应编制重型设备的吊装方案和安装计划。3.3.6.设备起吊之前,在不影响吊装的前提下,可进行设备梯子、平台、管线施工。4.0.容器和撬装设备安装4.1.容器和撬装设备类安装施工程序主要有:基础验收、设备验收、吊装就位、找正灌浆、内件安装、内部清扫、检查认可、封闭。4.2.基础验收4.2.1基础移交时应有测量记录,在基础上标出标高、基准线、及基础的纵横中心线。对重型设备的基础应有沉降观测点。4.2.2对基础进行外观检测,不能有裂纹、蜂窝、空洞、露筋等缺陷。4.2.3混凝土基础至少有7天凝固期,才能进行表面处理。混凝土表面应凿出麻面、并清理螺栓套筒孔内杂物。4.2.4按土建基础图及有关设备的技术文件,对基础尺寸及位置进行复测检查,尤其是地脚螺栓的间距,要与设备相符。4.3.设备验收4.3.1按照图纸、规范、数据表,核实名牌参数的正确性,按照制造图核对设备开口方位、加强板位置是否正确。按PID图核对撬装设备流程。4.3.2根据规范和图纸与业主一起检查梯子、平台等所需的通道,如有未安装的梯子平台,CPECC将负责按图纸和规范要求进行现场安装。4.3.3.打开人孔和其他开孔,由CPECC和业主一起进行内件和涂层检查。检查合格后应封闭所有人孔和法兰孔,在管道安装前不得打开法兰孔的盲板。4.4.设备就位,找正灌浆4.4.1.按照图纸或安装说明书进行设备的吊装就位,吊装时要求不损伤设备,不碰地脚螺栓。4.4.2.设备找正、找平按规范和安装说明书要求,找正中心、调整垂直度、水平度。4.4.3.设备找平使用垫铁时,垫铁应布置在地脚螺栓两侧并尽量靠近地脚螺栓。4.4.4.设备使用垫铁时,垫铁组应露出底座10-30mm,垫铁组的高度一般为30-70mm,每组垫铁不超过三块,地脚螺栓两侧的垫铁组伸入设备底座的长度均应超过地脚螺栓,且保证设备底座受力均匀。4.4.5.设备找平找正,紧固地脚螺栓,用水准仪校核准确无误,并经业主确认。4.4.6.设备用垫铁找平后,用0.5磅的手锤检查垫铁组应无松动现象,检查合格后,割齐垫铁,用电焊在垫铁组两则进行层间点焊固定。(垫铁与设备底座之间不得焊接)4.4.7.进行二次灌浆。4.5.对未按要求进行防腐或防腐层有损伤的设备,按标准和规范进行补刷防腐层。4.6.对有保温要求的设备,按规范或图纸要求进行保温。保温施工应在干燥的环境下进行,雨季施工时应有防雨措施。4.7.容器清扫合格并经业主认可后方可封闭。5.0.塔器5.1.塔器安装施工程序:基础验收、塔体验收、梯子平台预制安装、吊装就位、找正灌浆、内件安装、内防腐、封闭。5.2.基础验收5.2.1.基础移交时应有测量记录,在基础上标出标高、基准线、及基础的纵横中心线。5.2.2.对基础外观检查,不能有裂纹、蜂窝、空洞、露筋等缺陷。5.2.3.混凝土基础至少有7天凝固期,才能进行表面处理。5.2.4.按土建基础图及有关设备的技术文件,对基础尺寸及位置进行复测检查,尤其是地脚螺栓的间距和螺栓预留长度,要与设备相符。5.3.设备验收5.3.1.按照图纸、规范、数...
