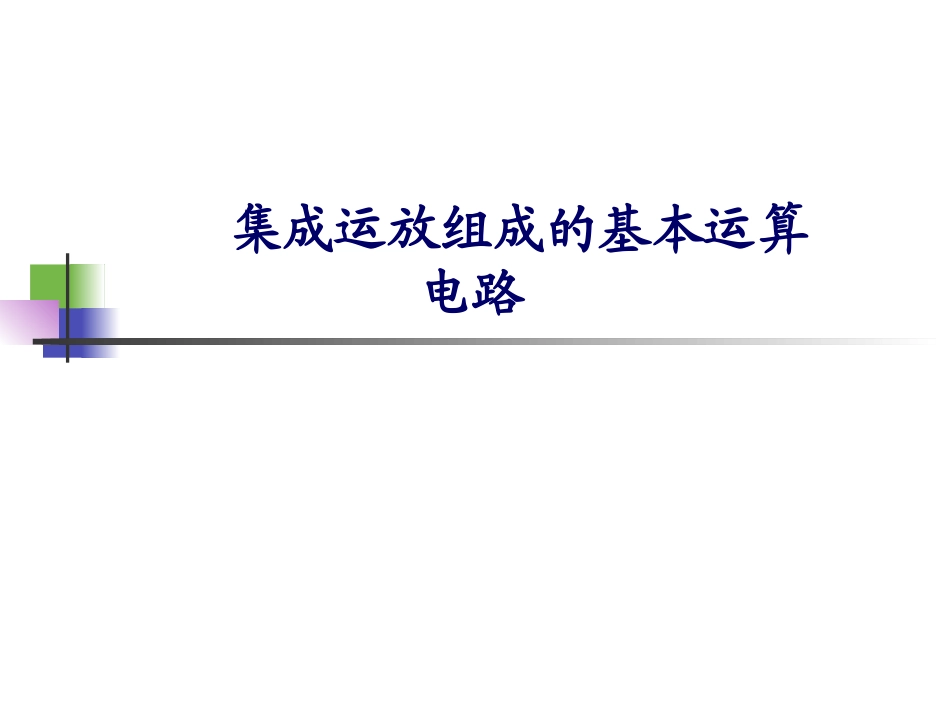

集成运放组成的基本运算电路VIP专享VIP免费

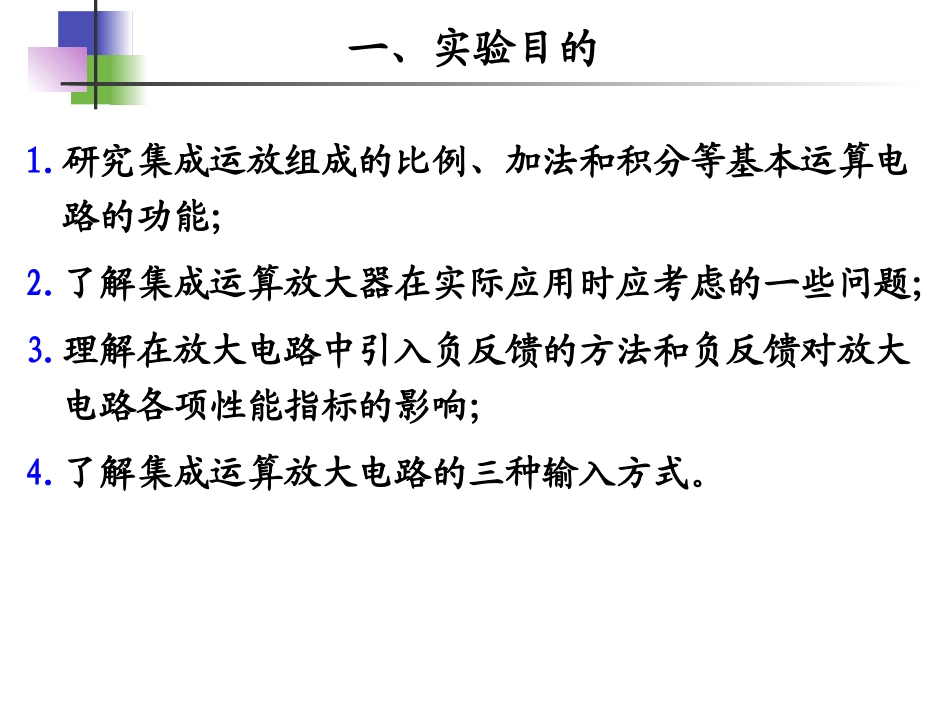

集成运放组成的基本运算电路一、实验目的1.研究集成运放组成的比例、加法和积分等基本运算电路的功能；2.了解集成运算放大器在实际应用时应考虑的一些问题；3.理解在放大电路中引入负反馈的方法和负反馈对放大电路各项性能指标的影响；4.了解集成运算放大电路的三种输入方式。二、相关知识（μA741引脚）集成运算放大电路（简称集成运放）是一种高增益的直流放大器，它有二个输入端。根据输入电路的不同，有同相输入、反相输入和差动输入三种方式。在实际运用中都必须用外接负反馈网络构成闭环，用以实现各种模拟运算。二、相关知识（工作电源）-15V0V+15V二、相关知识（测量线）同轴连接器信号参考屏蔽线信号输入二、相关知识（μA741引脚）正电源负电源同相输入反相输入输出调零端调零端悬空二、相关知识（μA741主要参数）详细参数请下载参阅（UA741技术资料.PDF文件）二、相关知识（元件清单）代号名称规格数量代号名称规格数量1.反相加法运算电路3.方波转换成三角波电路R1R2电阻器10K2R1R’电阻器10K2RF电阻器100K1R2电阻器100K1R’电阻器6K21C电容器1μ12.减法器（差分放大电路）运算电路R1R2电阻器10K2RFR3电阻器100K2三、实验内容1.实现两个信号的反相加法运算。2.实现同相比例运算。3.用减法器实现两信号的减法运算。4.实现积分运算。5.用积分电路将方波转换为三角波。1.实现两个信号的反相加法运算电路如下所示，通过该电路可实现信号υS1和υS2的反相加法运算，并且为了消除平均偏置电流及其漂移造成运算误差，须在同相端接入平衡电阻R’，其值应与反相端的外接等效电阻相等，即要求R’=Rl//R2//RF。实验时应注意：1.为提高运算精度，首先应对输出直流电位进行测试，即保证零输入时为零输出。2.被加输入信号可以为直流，也可以选用正弦，方波或三角波信号。但在选取信号的频率和幅度时，应考虑运放的频响和输出幅度的限制。3.为防止出现自激振荡，应用示波器监视输出电压波形。1.实现两个信号的反相加法运算反相加法运算电路A－＋R1R210K10K100KR′6.2K+15V-15VυS2RFυS1υO01212()FFssRRvvvRR1.实现两个信号的反相加法运算反相加法运算仿真电路1.实现两个信号的反相加法运算反相加法运算仿真电路1.实现两个信号的反相加法运算输入信号vs1输入信号vs2输出电压vo(V)(V)(V)有效值波形有效值波形有效值峰值波形将实验数据及波形填入下述表格中：注：上表针对正弦波输入，若是其他信号输入表作相应改变。2.实现同相比例运算电路同反相加法运算电路（上图），其特点是输入电阻比较大，电阻R’的接入同样是为了消除平均偏置电流的影响，故要求R’=R1//RF。实验注意事项同反相加法运算实验。电压传输特性：即输入输出成比例关系。但输出信号的大小受放大电路的最大输出幅度的限制，因此输入输出只在一定范围内是保持线性关系的。表征输入输出的关系曲线即Vo=f(Vs)称为电压传输特性，可用示波器加以观察。2.实现同相比例运算同相比例运算电路A－＋R110K10K100KR′+15V-15VvOυSRF01(1)FsRvvR2.实现同相比例运算输入信号vs1输入信号vs2输出电压vo(V)(V)(V)有效值波形有效值波形有效值峰值波形将实验数据及波形填入下述表格中：注：上表针对正弦波输入，若是其他信号输入表作相应改变。3.减法器（差分放大电路）下图所示电路为减法器电路，为了消除输入偏置电流以及输入共模成分的影响，要求R1=R2、RF=R3。实验注意事项同反相加法运算实验。A－＋R110K10K100KR2+15V-15VvOvS2RFvS1R3100K减法器（差分放大电路）运算电路2121FFossRRvvvRR3.减法器（差分放大电路）减法器（差分放大电路）运算仿真电路3.减法器（差分放大电路）减法器（差分放大电路）运算仿真电路3.减法器（差分放大电路）输入信号vs1输入信号vs2输出电压vo(V)(V)(V)有效值波形有效值波形有效值峰值波形将实验数据及波形填入下述表格中：注：上表针对正弦波输入，若是其他信号输入表作相应改变。4.积分运算电路积分电路如下图所示，在进行积分运算之前，将图中K1闭合，通过电阻R2的负反馈作用，进行运放零输出检查，在完成零输出检查后，须将K1打开，以免因R2的接入而造成积分误差。K2的设置一方面为...
