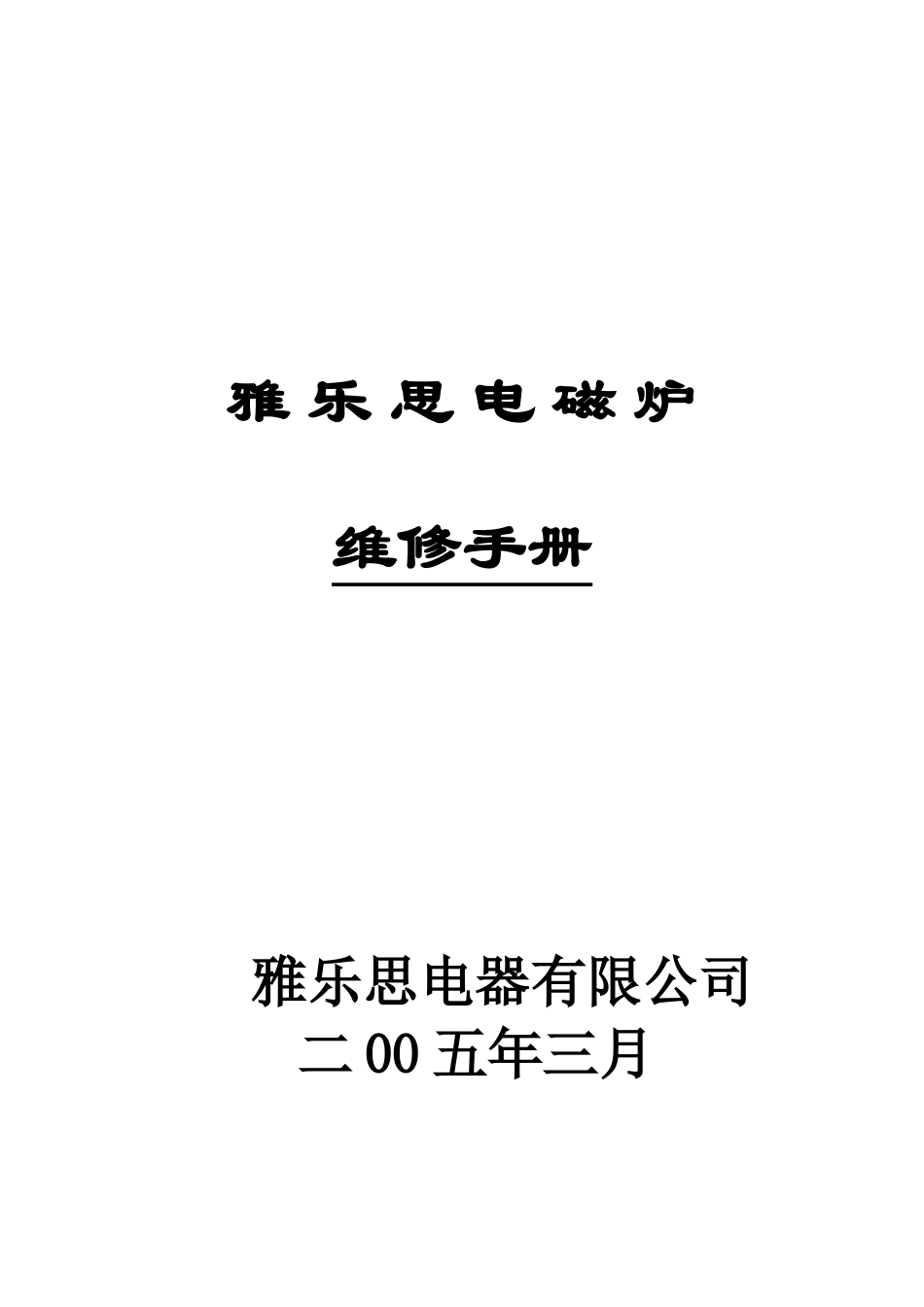

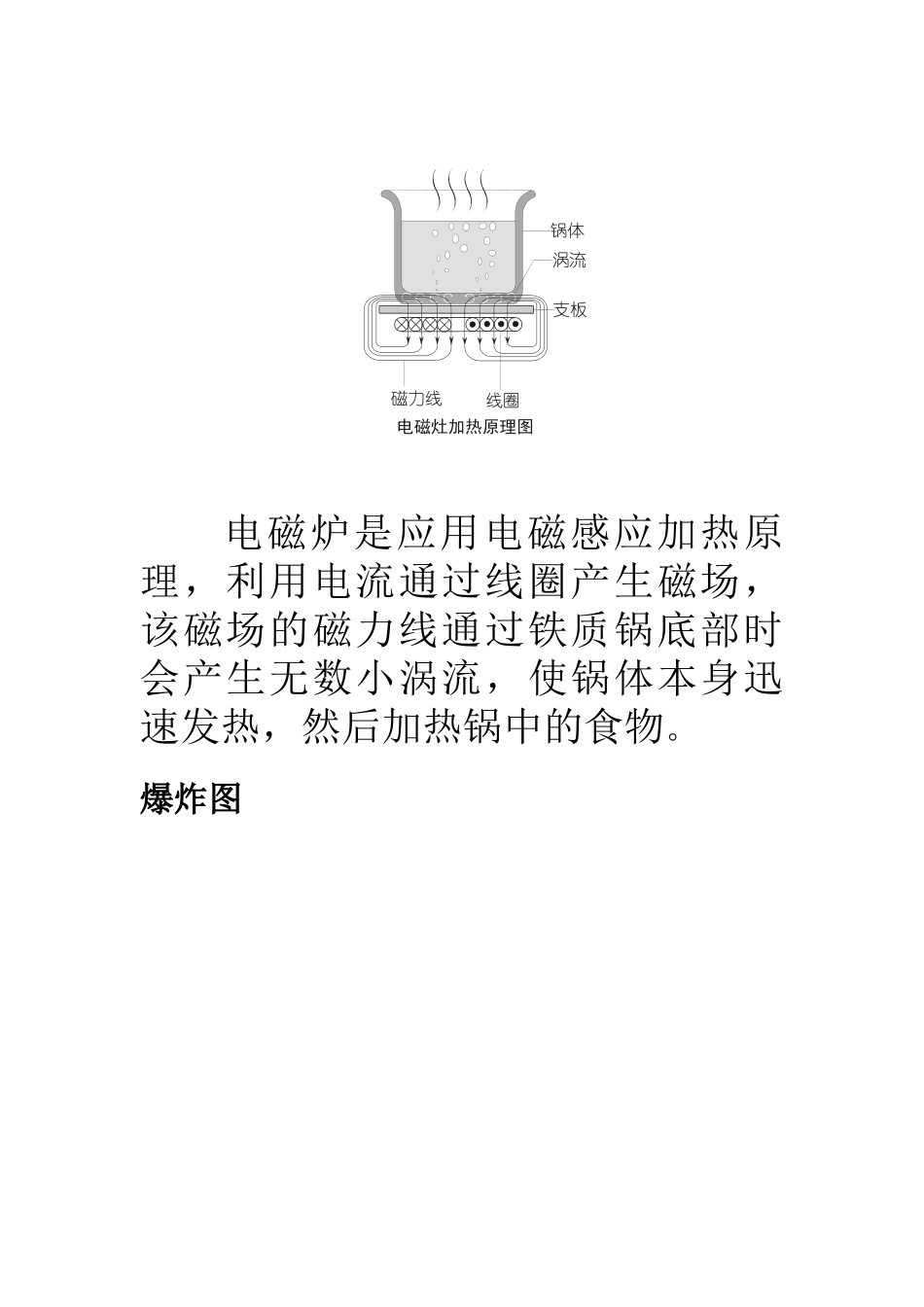

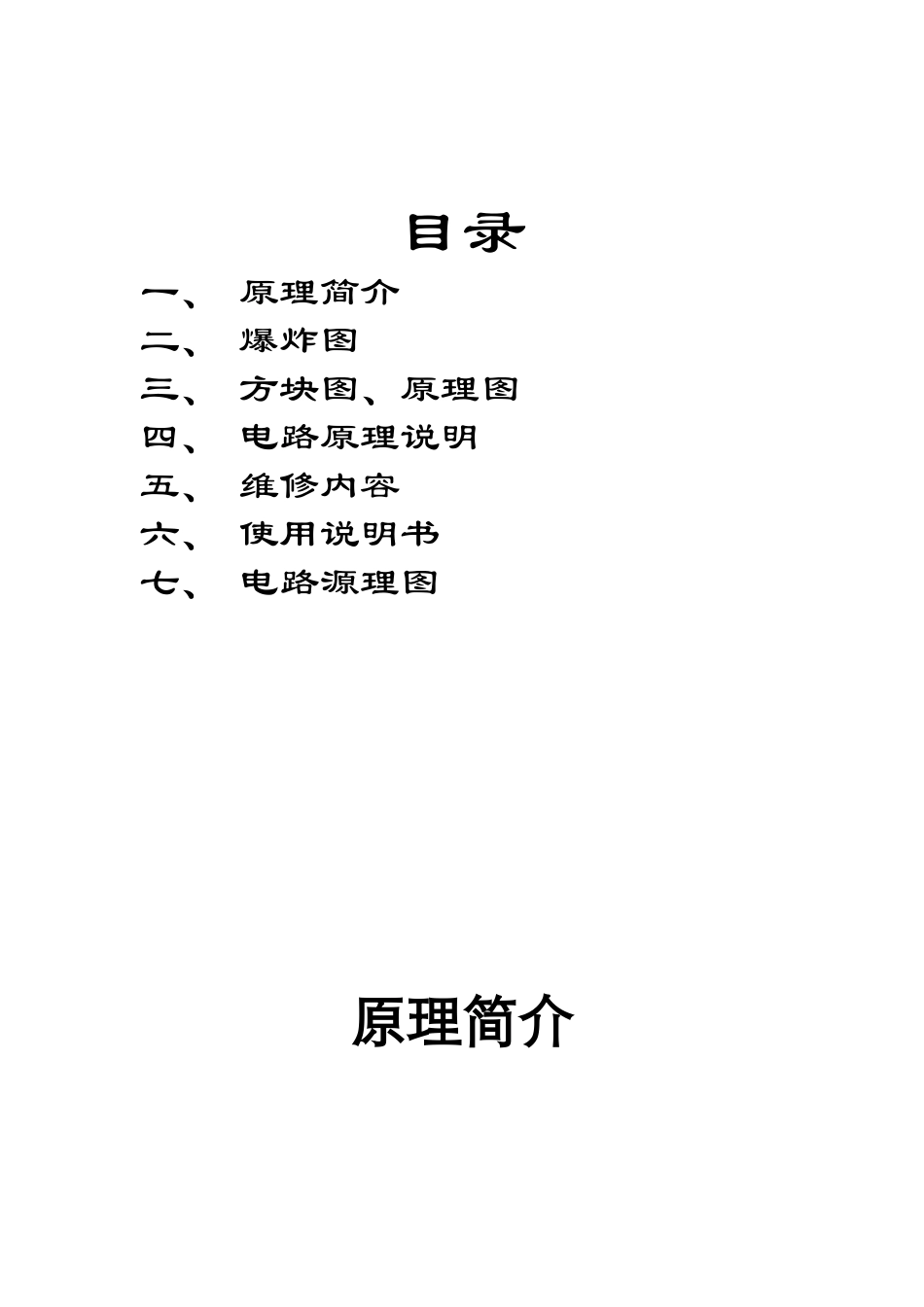

雅乐思电磁炉维修手册雅乐思电器有限公司二00五年三月目录一、原理简介二、爆炸图三、方块图、原理图四、电路原理说明五、维修内容六、使用说明书七、电路源理图原理简介电磁炉是应用电磁感应加热原理，利用电流通过线圈产生磁场，该磁场的磁力线通过铁质锅底部时会产生无数小涡流，使锅体本身迅速发热，然后加热锅中的食物。爆炸图锅体涡流支板线圈磁力线电磁灶加热原理图电磁炉工作原理说明1、主回路（逆变电路）图中桥整B1将工频（50Hz）电流变换成直流电流，L1为扼流圈（CHOKE），L2是加热线圈，C4是平滑电容，IGBT由控制电路发出的矩形脉冲驱动，IGBT导通时，流过L2的电流迅速增加。IGBT截止时，L2、C5发生串联谐振，IGBTC极对地产生高压脉冲。当该脉冲降至零时，驱动脉冲再次加到IGBT上使之导通。上述过程周而复始，最终产生25KHZ左右的高频电磁波，使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。串联谐振的频率取决于L2、C5的参数.。C1为电源滤波电容，RZ为压敏电阻（突波吸收器），当AC电源电压因故突然升大时，即瞬间短路，使保险丝迅速熔断，以保护电路。2电源电路变压器式变压器式主板共有+5V，+12V，+20V三种稳压回路，其中桥式整流后的+20V供IGBT驱动回路和供主控ICLM339使用，稳压、滤波后的+12V供风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。开关电源式开关电源式主板共有+5V，+20V两种稳压回路，其中桥式整流后的+20V供IGBT驱动回路和供主控ICLM339和供风扇驱动回路使用，由三端稳压电路稳压后的+5V供主控MCU使用。3冷却风扇当电源接通时，主控IC发出风扇驱动信号（FAN），使风扇持续转动，吸入冷空气至机体内，再从机体后侧排出热空气，以达至机内散热目的，避免零件因高温工作环境造成损坏而故障。机内超温风扇会自动启动，当风扇停转或散热不良，热敏电阻将信号传送到CPU，停止加热。4定温控制及过热保护电路该电路主要功能为依据置于陶瓷板下方的热敏电阻（NTC）和IGBT上的热敏电阻（负温度系数），感测温度而改变电阻值得一随温度变化的电压单位传送至主控IC（CPU），CPU经A/D转换后对照温度设定值比较而作出加热或信止加热信号。5主控IC（CPU）主要功能28脚主控IC主要功能如下：（1）电源ON/OFF切换控制（2）加热火力/定温温度控制（3）各种自动功能的控制（4）无负载检知及自动关机（5）按键功能输入检知（6）机内温升过高保护（7）锅具检知（8）炉面过热告知（9）散热风扇控制6负载电流检知电路该电路中T2（比流器）串接在BG1(桥式整流器)前的线路上,因此,T2二次侧上的AC电压可得到输入电流的变化，此AC电压再经D10~D13全波整流为DC电压，该电压经分压后直接送至CPU的AD转换后，CPU根据转换后的AD值判断电流大小并控制PWM输出大小来控制功率及检知负载。7驱动回路该电路将来自脉宽调整电路输出的脉冲信号，放大到足以驱动IGBTON/OFF的信号，输入的信号脉冲信号的高电平宽度愈大，则表示火力愈强。8同步及自振电路由R5，R6，R43，R7，R8，R9和339（1组）组成同步电路，电磁炉工作时，339输出一串同步脉中，干扰振流器（锯齿波了生器），振流器由D16，D17，D18，D19，C18，R24，R25，R26，R27，R28组成，自振频率（）在PWM输出电压和同步信号脉中的绸制下，经339输出，驱动信号。9峰值控制电路由R10，R11，R12，R14，R15，C3组成谐振脉冲峰质检测电路，将峰质过高时Q3关断，CPU、IO检测为低电平，CPU将控制PWM输出减少功率，职连续出现低电平脉冲串，CPU将关闭输，停止电磁炉加热。10动态电压检测电路由R1，R2，R3，C13，和BG的两端组成电压检测电路，由CPU直接将整流后正弦波AD转换后，检测电源电压是否在160V-260V范围内。11瞬间高压控制电路由R4，R31，R47，R50，R49，R16，R17，C22，C23，C28，D6和339组成正常电压该电路不起作用，当电压有瞬间高压超过290V时，339输出低电位，锁死输出，停止加热，保护IGBT，不会过压击穿。故障1不通电和按键无反应有声无声无有电电压正常烧保险没烧保险丝正常击穿IGBT的换IGBT前换新晶振是否反应不正常有损坏故障2不起动（起动一会关机，蜂鸣声隔几秒响一次）蜂鸣声隔几秒响一次不起动起动一会停机...
