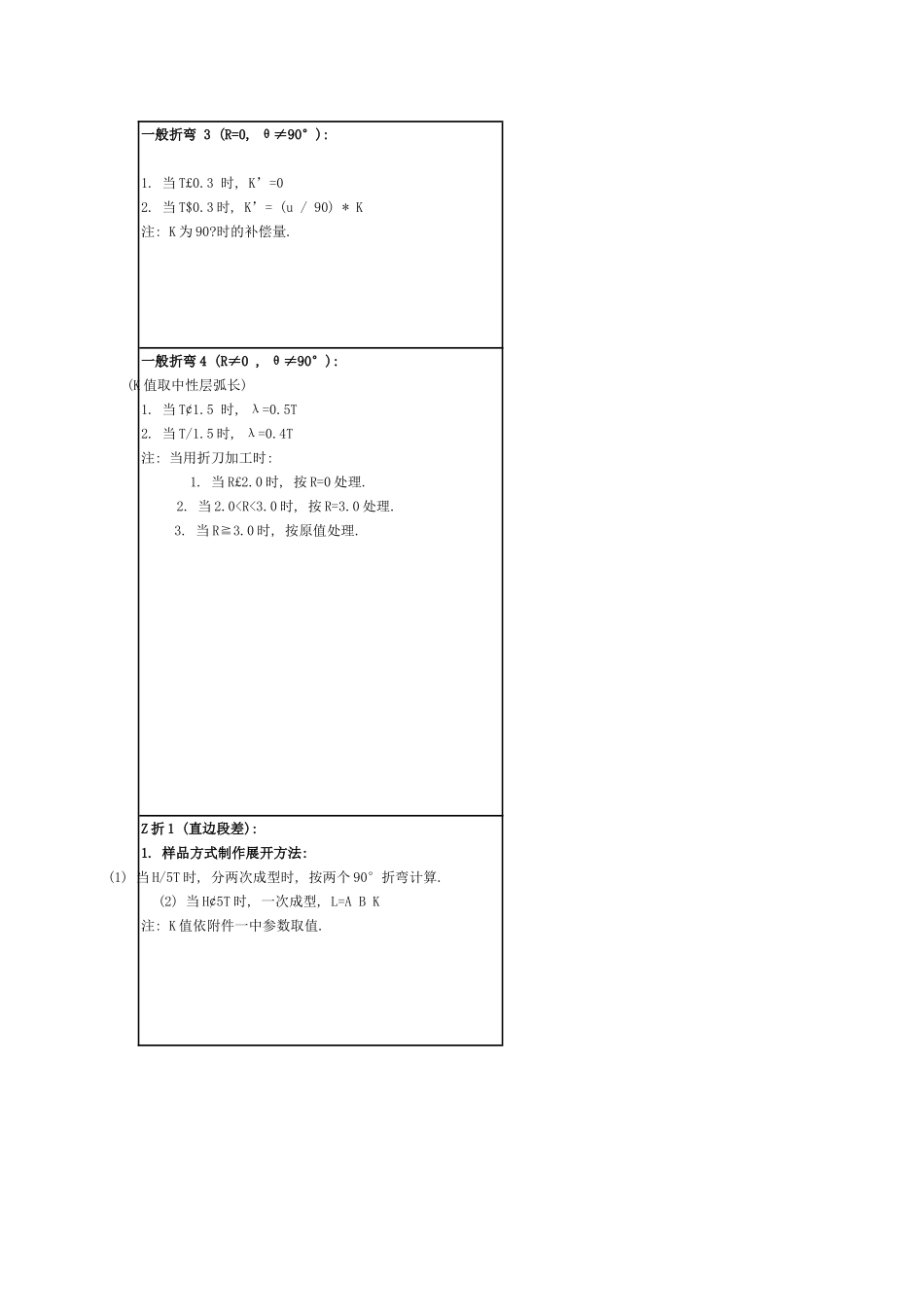

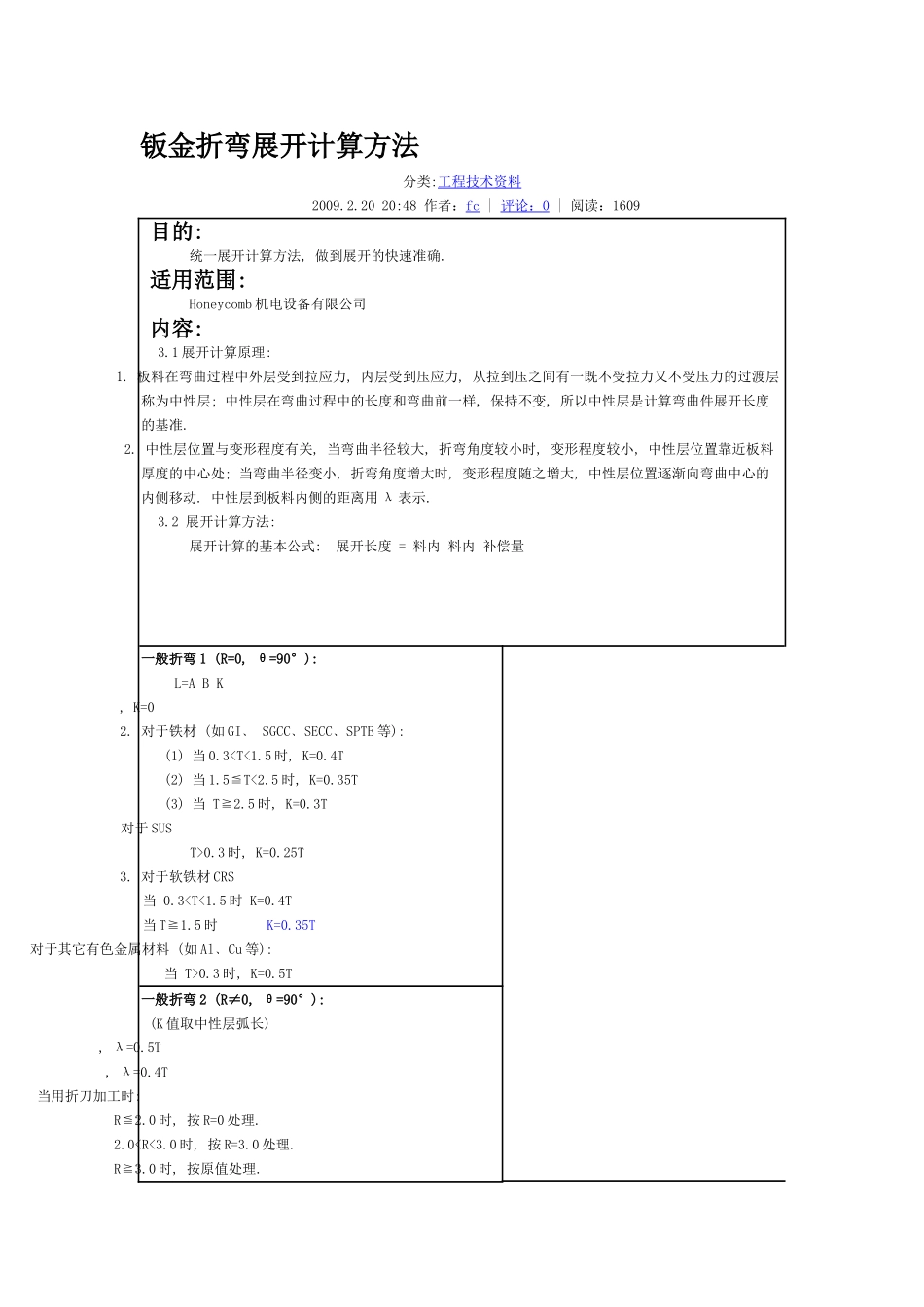

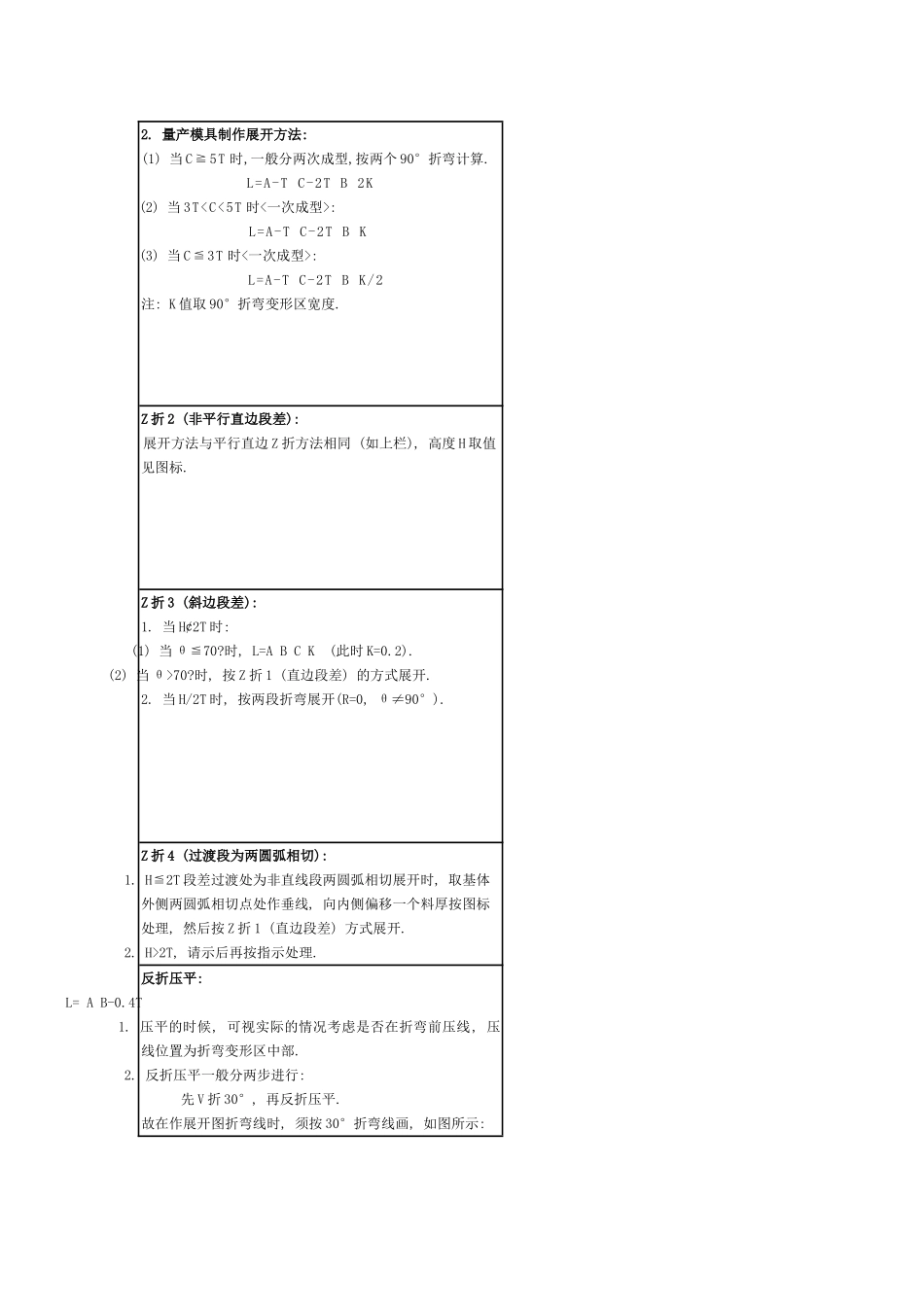

钣金折弯展开计算方法分类:工程技术资料2009.2.2020:48作者：fc|评论：0|阅读：1609目的:统一展开计算方法,做到展开的快速准确.适用范围:Honeycomb机电设备有限公司内容:3.1展开计算原理:1.板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层称为中性层;中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.2.中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处;当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.3.2展开计算方法:展开计算的基本公式:展开长度=料内料内补偿量一般折弯1(R=0,θ=90°):L=ABK,K=02.对于铁材(如GI﹑SGCC﹑SECC﹑SPTE等):(1)当0.30.3时,K=0.25T3.对于软铁材CRS当0.30.3时,K=0.5T一般折弯2(R≠0,θ=90°):(K值取中性层弧长),λ=0.5T,λ=0.4T当用折刀加工时:R≦2.0时,按R=0处理.2.0:L=A-TC-2TBK(3)当C≦3T时<一次成型>:L=A-TC-2TBK/2注:K值取90°折弯变形区宽度.Z折2(非平行直边段差):展开方法与平行直边Z折方法相同(如上栏),高度H取值见图标.Z折3(斜边段差):1.当H¢2T时:(1)当θ≦70?时,L=ABCK(此时K=0.2).(2)当θ>70?时,按Z折1(直边段差)的方式展开.2.当H/2T时,按两段折弯展开(R=0,θ≠90°).Z折4(过渡段为两圆弧相切):1.H≦2T段差过渡处为非直线段两圆弧相切展开时,取基体外侧两圆弧相切点处作垂线,向内侧偏移一个料厚按图标处理,然后按Z折1(直边段差)方式展开.2.H>2T,请示后再按指示处理.反折压平:L=AB-0.4T1.压平的时候,可视实际的情况考虑是否在折弯前压线,压线位置为折弯变形区中部.2.反折压平一般分两步进行:先V折30°,再反折压平.故在作展开图折弯线时,须按30°折弯线画,如图所示:N折:1.当N折加工方式为垫片反折压平,则按L=ABK计算,K值依附件一中参数取值.2.当N折以其它方式加工时,展开算法参见“一般折弯4(R≠0,θ≠90°)”.3.如果折弯处为直边(H段),则按两次折弯成形计算:L=ABH2K(K值取90?折弯变形区宽度).附件一:常见展开标准数据1.直边段差展开系数一览表2.常见抽牙预冲孔孔径一览表3.N折展开系数一览表
