轻钢雨棚施工方案VIP免费

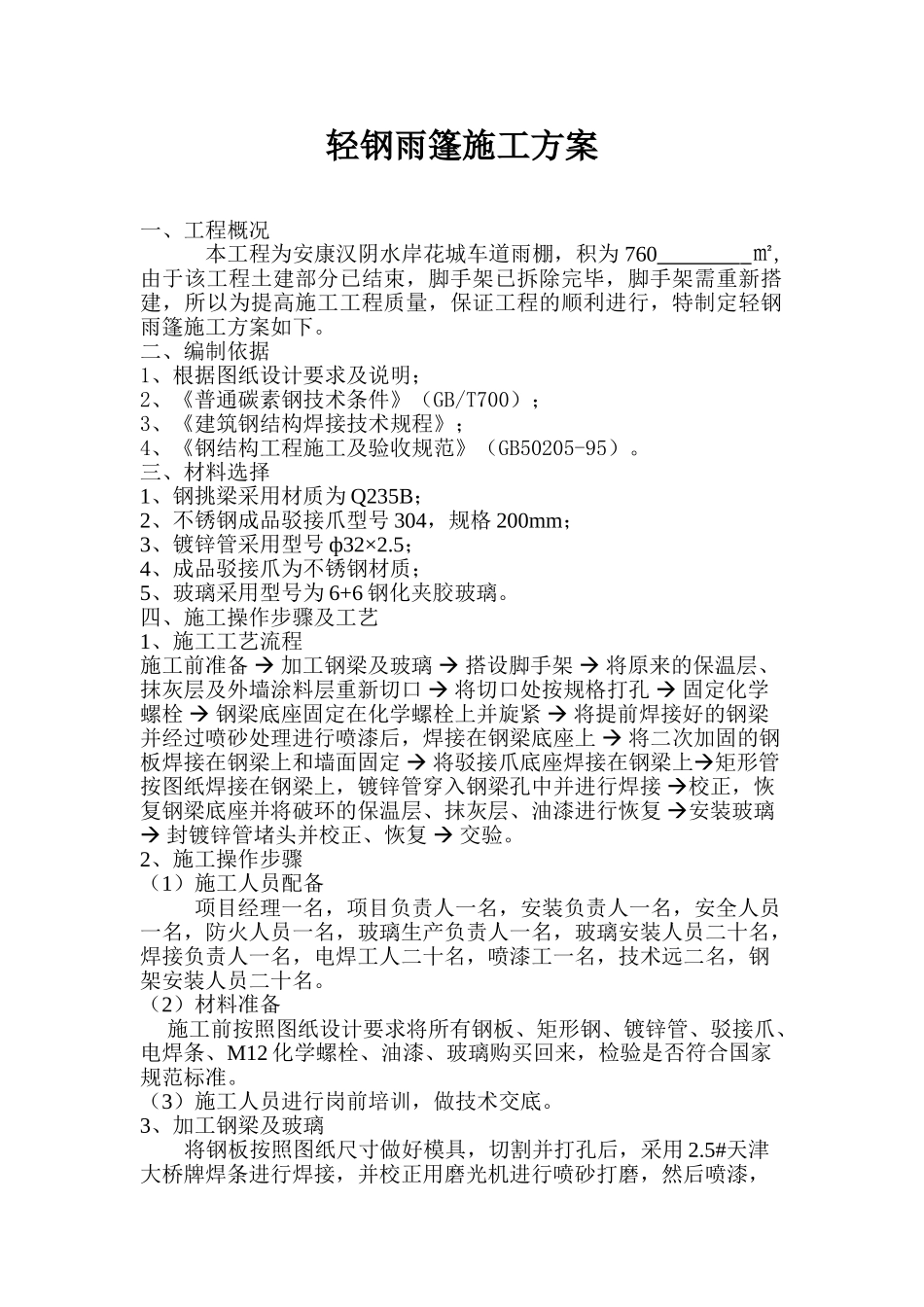

轻钢雨棚施工方案_第1页
1/3

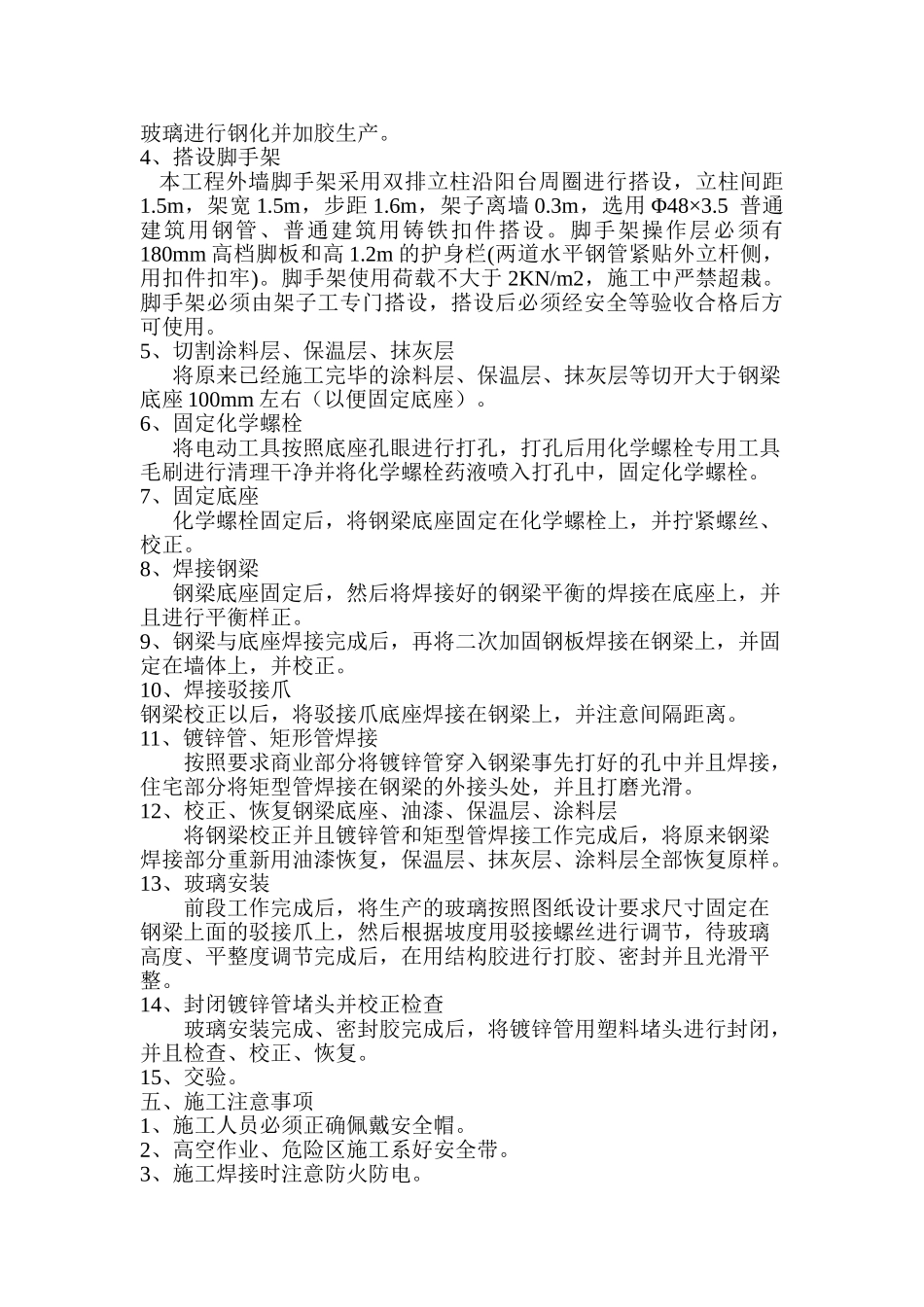

轻钢雨棚施工方案_第2页
2/3
轻钢雨棚施工方案_第3页
3/3
轻钢雨篷施工方案一、工程概况本工程为安康汉阴水岸花城车道雨棚,积为760㎡,由于该工程土建部分已结束,脚手架已拆除完毕,脚手架需重新搭建,所以为提高施工工程质量,保证工程的顺利进行,特制定轻钢雨篷施工方案如下。二、编制依据1、根据图纸设计要求及说明;2、《普通碳素钢技术条件》(GB/T700);3、《建筑钢结构焊接技术规程》;4、《钢结构工程施工及验收规范》(GB50205-95)。三、材料选择1、钢挑梁采用材质为Q235B;2、不锈钢成品驳接爪型号304,规格200mm;3、镀锌管采用型号ф32×2.5;4、成品驳接爪为不锈钢材质;5、玻璃采用型号为6+6钢化夹胶玻璃。四、施工操作步骤及工艺1、施工工艺流程施工前准备加工钢梁及玻璃搭设脚手架将原来的保温层、抹灰层及外墙涂料层重新切口将切口处按规格打孔固定化学螺栓钢梁底座固定在化学螺栓上并旋紧将提前焊接好的钢梁并经过喷砂处理进行喷漆后,焊接在钢梁底座上将二次加固的钢板焊接在钢梁上和墙面固定将驳接爪底座焊接在钢梁上矩形管按图纸焊接在钢梁上,镀锌管穿入钢梁孔中并进行焊接校正,恢复钢梁底座并将破环的保温层、抹灰层、油漆进行恢复安装玻璃封镀锌管堵头并校正、恢复交验。2、施工操作步骤(1)施工人员配备项目经理一名,项目负责人一名,安装负责人一名,安全人员一名,防火人员一名,玻璃生产负责人一名,玻璃安装人员二十名,焊接负责人一名,电焊工人二十名,喷漆工一名,技术远二名,钢架安装人员二十名。(2)材料准备施工前按照图纸设计要求将所有钢板、矩形钢、镀锌管、驳接爪、电焊条、M12化学螺栓、油漆、玻璃购买回来,检验是否符合国家规范标准。(3)施工人员进行岗前培训,做技术交底。3、加工钢梁及玻璃将钢板按照图纸尺寸做好模具,切割并打孔后,采用2.5#天津大桥牌焊条进行焊接,并校正用磨光机进行喷砂打磨,然后喷漆,玻璃进行钢化并加胶生产。4、搭设脚手架本工程外墙脚手架采用双排立柱沿阳台周圈进行搭设,立柱间距1.5m,架宽1.5m,步距1.6m,架子离墙0.3m,选用Φ48×3.5普通建筑用钢管、普通建筑用铸铁扣件搭设。脚手架操作层必须有180mm高档脚板和高1.2m的护身栏(两道水平钢管紧贴外立杆侧,用扣件扣牢)。脚手架使用荷载不大于2KN/m2,施工中严禁超栽。脚手架必须由架子工专门搭设,搭设后必须经安全等验收合格后方可使用。5、切割涂料层、保温层、抹灰层将原来已经施工完毕的涂料层、保温层、抹灰层等切开大于钢梁底座100mm左右(以便固定底座)。6、固定化学螺栓将电动工具按照底座孔眼进行打孔,打孔后用化学螺栓专用工具毛刷进行清理干净并将化学螺栓药液喷入打孔中,固定化学螺栓。7、固定底座化学螺栓固定后,将钢梁底座固定在化学螺栓上,并拧紧螺丝、校正。8、焊接钢梁钢梁底座固定后,然后将焊接好的钢梁平衡的焊接在底座上,并且进行平衡样正。9、钢梁与底座焊接完成后,再将二次加固钢板焊接在钢梁上,并固定在墙体上,并校正。10、焊接驳接爪钢梁校正以后,将驳接爪底座焊接在钢梁上,并注意间隔距离。11、镀锌管、矩形管焊接按照要求商业部分将镀锌管穿入钢梁事先打好的孔中并且焊接,住宅部分将矩型管焊接在钢梁的外接头处,并且打磨光滑。12、校正、恢复钢梁底座、油漆、保温层、涂料层将钢梁校正并且镀锌管和矩型管焊接工作完成后,将原来钢梁焊接部分重新用油漆恢复,保温层、抹灰层、涂料层全部恢复原样。13、玻璃安装前段工作完成后,将生产的玻璃按照图纸设计要求尺寸固定在钢梁上面的驳接爪上,然后根据坡度用驳接螺丝进行调节,待玻璃高度、平整度调节完成后,在用结构胶进行打胶、密封并且光滑平整。14、封闭镀锌管堵头并校正检查玻璃安装完成、密封胶完成后,将镀锌管用塑料堵头进行封闭,并且检查、校正、恢复。15、交验。五、施工注意事项1、施工人员必须正确佩戴安全帽。2、高空作业、危险区施工系好安全带。3、施工焊接时注意防火防电。六、工程质量保证措施1、安全施工措施为了保证该工程的安全工作,特制订如下保证措施(1)在公司的具体领导下,委派专职安全员一名具体分管该项工作。(2)选派高素质的施工人员具体施...
