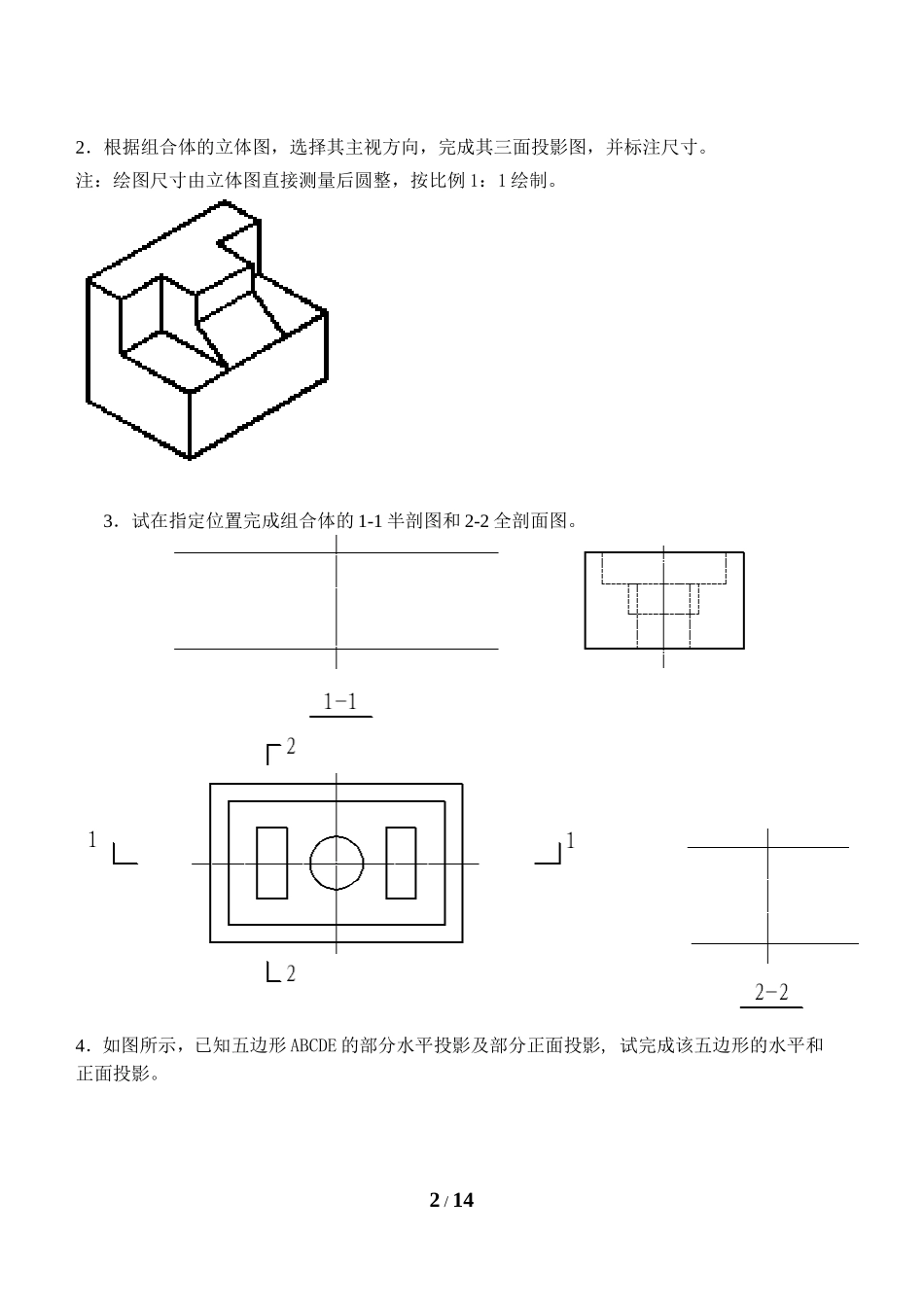

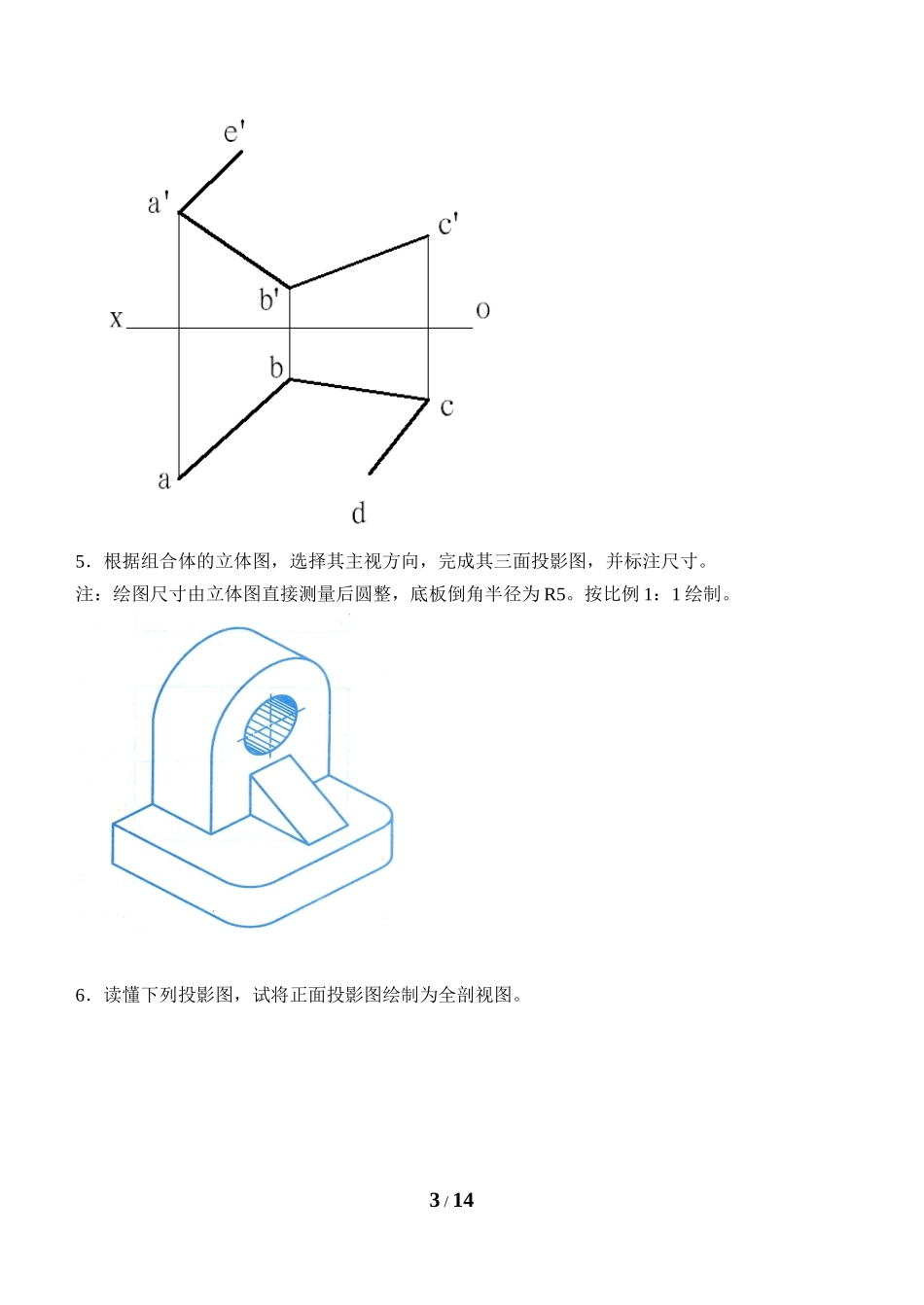

《土建工程制图》复习题（本科）一、简答题1．简述平面体截交线的特点及基本作图方法。2．结构施工图主要包括哪些内容？3．试说明剖面图标注的包括哪些内容？如何标注？4．简述在建筑平面图中如何标注门窗？5．简述平面体与平面体相贯线的特点及基本作图方法。6．简要说明下列图样中编号为①②③钢筋的直径、数量及作用。二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC的其余两个投影。1/142．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影,试完成该五边形的水平和正面投影。2/145．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。按比例1：1绘制。6．读懂下列投影图，试将正面投影图绘制为全剖视图。3/147．如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影,试完成该四边形的正面投影。4/148.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。9.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。5/1410．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。11．已知组合体的正面和侧面水平投影，试完成其水平投影图。6/14参考答案一、简答题：1．简述平面体截交线的特点及基本作图方法。参考答案：平面体的截交线是平面多边形。该多边形的各顶点是截平面与平面体相应棱线或底边的交点；多边形的各边是截平面与立体表面(棱面或底面)的交线，其边数是截平面所截立体表面的个数，即有几个表面与截平面相交就是几边形。求作平面体截交线的问题可归纳为求平面体上参与相交的各棱线、底边边线与截平面的交点问题，或是求平面体上参与相交的各棱面、底面与截平面的交线问题。并依此连接各交点形成截交线；最后判断可见性。2．结构施工图主要包括哪些内容？参考答案：结构施工图包括三方面的内容：首先是结构设计与施工总说明，如抗震设计、场地土质类型及地基情况、基础与地基的连接，各承重构件的选材、规格、施工注意事项等。其次是结构布置图，按构造又可分为，基础平面布置图、楼层平面布置图、屋面结构平面布置图等，主要表示各构件的位置、数量、型号、相互联系等。最后是结构构件详图，它主要表示单个构件的构造、形状、材料、尺寸以及施工工艺等要求。3．试说明剖面图标注的包括哪些内容？如何标注？参考答案：面图标注的主要包括：（1）剖切位置，采用粗短线表示剖切位置；（2）投影方向；采用粗短线来表示投影方向；（3）剖面图的名称；采用阿拉伯数字来表示剖切名称；（4）剖面线。7/14一般采用45°细实线表示。4．简述在建筑平面图中如何标注门窗？参考答案：在平面图中，门、窗、楼梯，浴盆、坐便器等一般都用图例表示。在绘制门、窗图例时应注明门窗名称代号。如M1、M2、……，表示门；C1、C2、……，表示窗。同一编号的门窗，其类型、构造、尺寸都相同。门窗洞口的型式、大小及凸出的窗台等都按实际投影绘出。5．简述平面体与平面体相贯线的特点及基本作图方法。参考答案：通常平面体的相贯线是封闭的空间折线，特殊情况下可以是不封闭的空间折线或封闭的平面多边形。相贯线的每一直线段都是两平面体表面的交线，折线的顶点是一个平面体的棱线与另一平面体表面的交点。因此求相贯线就是求两平面体表面的交线及棱线与表面的交点。6．简要说明下列图样中编号为①②③钢筋的直径、数量及作用。参考答案：①架立筋，数量为2根，直径为12mmⅠ级钢筋。②受力筋，数量为3根，直径为16mmⅠ级钢筋。③箍筋，直径为6mmⅠ级钢筋,安装间隔距离为200mm。二、绘图题：1.参考答案，如图所示。8/142.参考答案，如图所示。3．参考答案，如图所示。9/144．参考答案：如下图。5.参考答案：如下图。10/146.参考答案：如下图。7．参考答案1...
