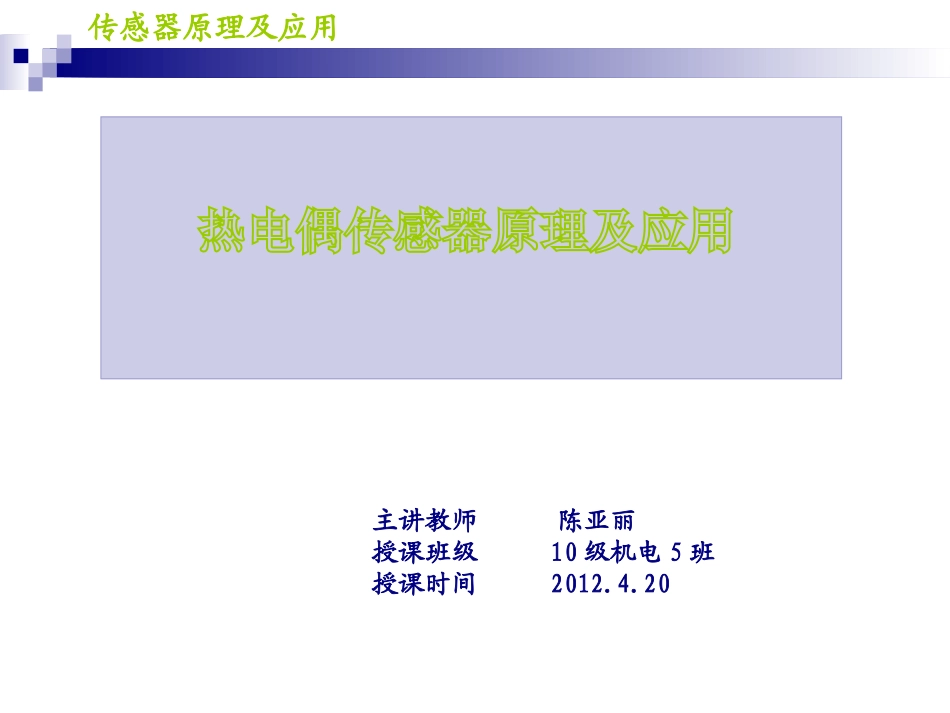

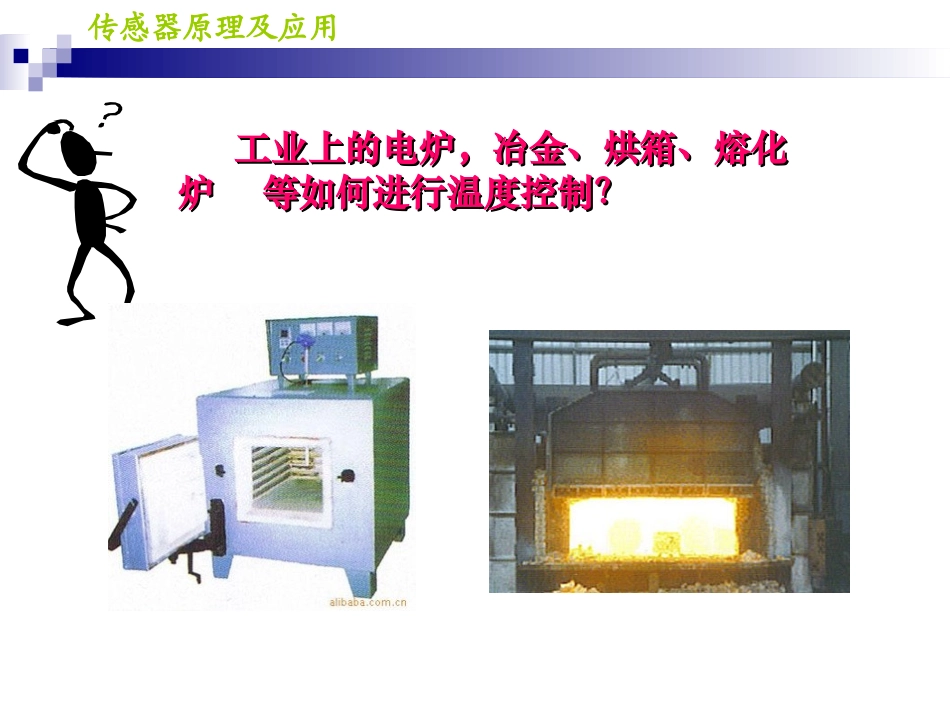

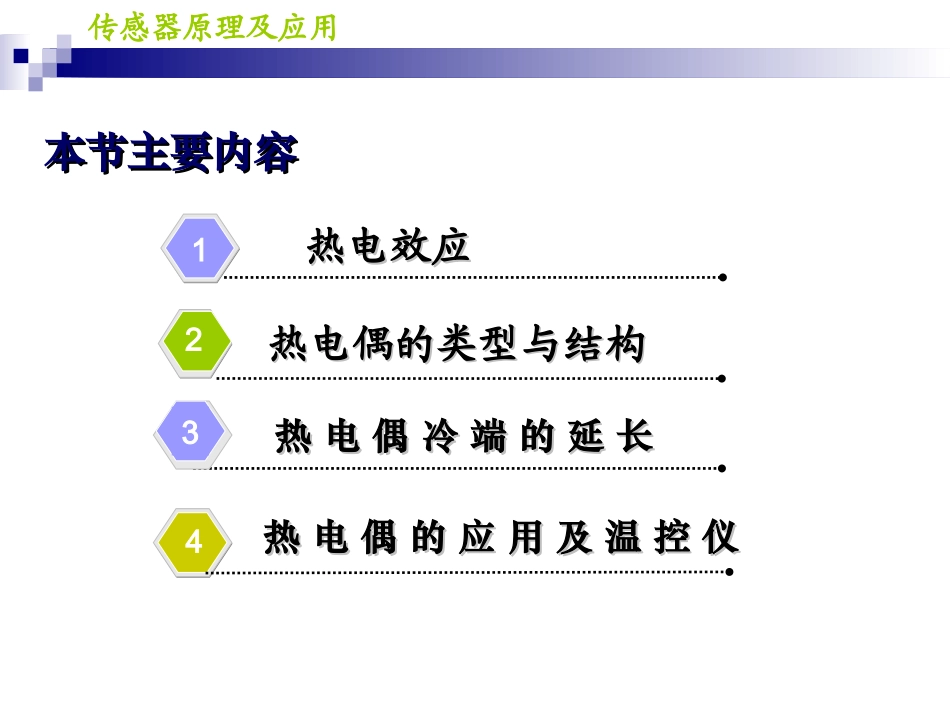

传感器原理及应用主讲教师陈亚丽授课班级10级机电5班授课时间2012.4.20传感器原理及应用3热电偶冷端的延长热电偶冷端的延长热电偶的应用及温控仪热电偶的应用及温控仪421热电效应热电效应2热电偶的类型与结构热电偶的类型与结构本节主要内容本节主要内容传感器原理及应用工业上的电炉，冶金、烘箱、熔化工业上的电炉，冶金、烘箱、熔化炉等如何进行温度控制？炉等如何进行温度控制？传感器原理及应用热电极A测量端（工作端、热端）热电势热电极B自由端（参考端、冷端）结论：当两个结点温度不相同时，回路中将产生电动势。热电偶冷端的延长热电偶的工作原理—热电效应BAABNNekTTeln)(传感器原理及应用热电偶名称分度号测温范围特点应用铂铑30-铂铑6B0~1700℃测温上限高，性能稳定。冶金等高温领域，在（1200℃~1600℃）可用作标准温度计使用。铂铑10-铂S0~1600℃性能稳定，抗氧化，准确度高，输出热电势小适于氧化性、惰性气体中工作，在（419.58℃~1084.88℃）用作标准标准温度计使用。镍铬-镍硅K200~1200℃测温范围宽，热电势大且近似为线性，价格便宜，稳定性较差，负极有导磁性应用最广镍铬-康铜E-200~900℃热电势最大适于氧化性、惰性气体中工作铁-康铜J-200~750℃价格便宜，热电势较大，极易氧化铜-康铜T-200~400℃精度高，在0~-200℃范围内，可制成标准热电偶一般用于实验室和科研中进行低温测量表表8-18-1我国生产热电偶我国生产热电偶热电偶的种类热电偶名称分度号测温范围特点应用铂铑30-铂铑6B0~1700℃测温上限高，性能稳定。冶金等高温领域，在（1200℃~1600℃）可用作标准温度计使用。铂铑10-铂S0~1600℃性能稳定，抗氧化，准确度高，输出热电势小适于氧化性、惰性气体中工作，在（419.58℃~1084.88℃）用作标准标准温度计使用。镍铬-镍硅K200~1200℃测温范围宽，热电势大且近似为线性，价格便宜，稳定性较差，负极有导磁性应用最广镍铬-康铜E-200~900℃热电势最大适于氧化性、惰性气体中工作铁-康铜J-200~750℃价格便宜，热电势较大，极易氧化铜-康铜T-200~400℃精度高，在0~-200℃范围内，可制成标准热电偶一般用于实验室和科研中进行低温测量热电偶名称分度号测温范围特点应用铂铑30-铂铑6B0~1700℃测温上限高，性能稳定。冶金等高温领域，在（1200℃~1600℃）可用作标准温度计使用。铂铑10-铂S0~1600℃性能稳定，抗氧化，准确度高，输出热电势小适于氧化性、惰性气体中工作，在（419.58℃~1084.88℃）用作标准标准温度计使用。镍铬-镍硅K200~1200℃测温范围宽，热电势大且近似为线性，价格便宜，稳定性较差，负极有导磁性应用最广镍铬-康铜E-200~900℃热电势最大适于氧化性、惰性气体中工作铁-康铜J-200~750℃价格便宜，热电势较大，极易氧化铜-康铜T-200~400℃精度高，在0~-200℃范围内，可制成标准热电偶一般用于实验室和科研中进行低温测量传感器原理及应用热电偶的结构传感器原理及应用热电偶冷端的延长T1T2T0T0BAEA’只要T1、T0不变，接入AˊBˊ后不管接点温度T2如何变化，都不影响总热电势。这便是引入补偿导线原理。当在原来热电偶回路中分别引入与导体材料A、B同样热电特性的材料A′、B′(如图)即引入所谓补偿导线时，当EAA΄(T2)=EBB΄(T2)，则回路总电动势为EAB=EAB(T1)–EAB(T0)T2热电偶补偿导线接线图B′传感器原理及应用（（11）热电偶应用－烧结工艺）热电偶应用－烧结工艺热电偶的应用与温控仪传感器原理及应用（（22）热电偶应用－煤气生产工艺）热电偶应用－煤气生产工艺传感器原理及应用轨装式温度变送器轨装式温度变送器（（33）温控仪对炉温测温控制）温控仪对炉温测温控制它能将热电偶（或热电阻）的输入信号线性地转换成与温度成比例的电流（电压）信号，供给显示、控制仪表及计算机集散系统，广泛用于冶金、石油化工、热电站、纺织、造纸等行业的测温控制系统中。传感器原理及应用XMT-101XMT-101系列温控器接线原理图系列温控器接线原理图传感器原理及应用温控器实物图温控器实物图当温度控制器测得的温度达到设定值时，5-6两端开路，交流接触器失电，电炉回路被切断。注意：图中还有一根线漏接，请指正！LL11L2LL33传感器原理及...
