第八章 脱粒机械111VIP免费

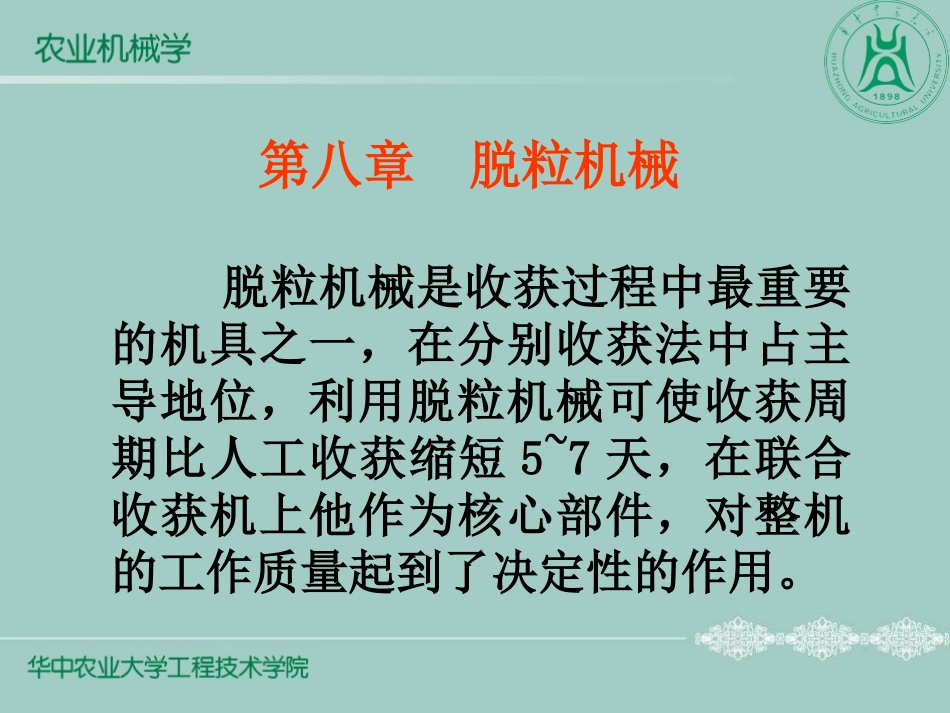

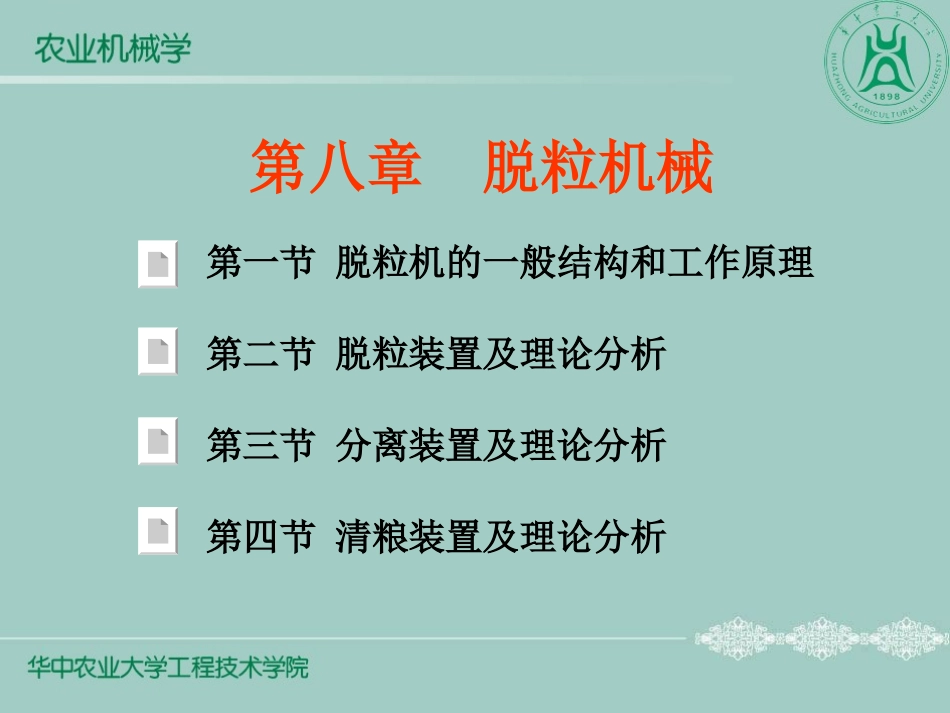

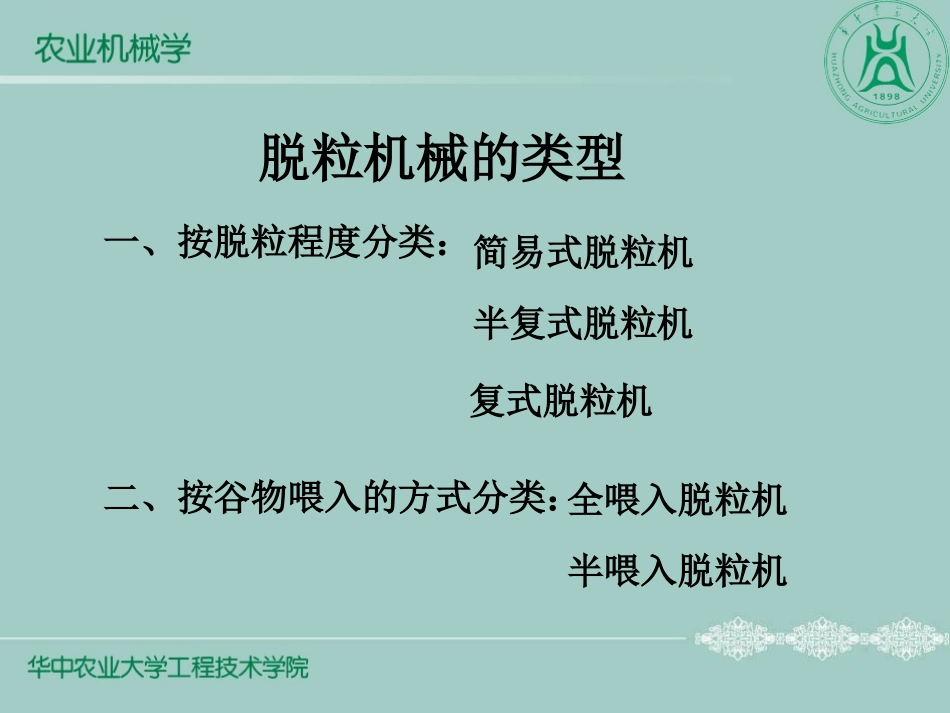

第八章脱粒机械第一节脱粒机的一般结构和工作原理第二节脱粒装置及理论分析第三节分离装置及理论分析第四节清粮装置及理论分析第八章脱粒机械脱粒机械是收获过程中最重要的机具之一，在分别收获法中占主导地位，利用脱粒机械可使收获周期比人工收获缩短5~7天，在联合收获机上他作为核心部件，对整机的工作质量起到了决定性的作用。脱粒机械的类型一、按脱粒程度分类：简易式脱粒机半复式脱粒机复式脱粒机二、按谷物喂入的方式分类：全喂入脱粒机半喂入脱粒机简易式脱粒机——只有脱粒装置，不能分离和清粮，处理结果为混合物，尚需后续加工处理。脱粒滚筒脱粒凹版机壳谷物长茎秆籽粒混合物半复式脱粒机——有脱粒、分离和清粮功能，能获得比较干净的籽粒，但脱粒不太彻底，仍有少量的混合物。复式脱粒机——除了有脱粒、分离、清粮功能外，还设有复脱、复清和分级装置，能获得不同级别的干净籽粒。第一节脱粒机的一般结构和工作原理一、脱粒机的一般组成二、脱粒机的工作原理三、脱粒机的工艺流程脱粒机一般包括以下主要部分：脱粒装置、分离装置、清粮装置、传动装置和机架等。其中，脱粒装置、分离装置、清粮装置是脱粒机械的三大组成部分，也是本章的主要讲述内容。一、脱粒机的一般组成籽粒滑板脱粒机械的一般结构组成及工作原理风机清粮筛脱粒装置分离装置茎秆逐稿轮喂入轮杂余谷物二、脱粒机械的工作原理被割谷物经脱粒机械的喂入口进入由脱粒滚筒和凹版组成的脱粒间隙进行打击和搓擦后，短脱出物通过栅格状凹版进入由清选筛和风机组成的清粮装置进行清选。长脱出物则进入分离装置进行茎秆与籽粒的分离，长茎秆被排出机外，而籽粒等短脱出物则通过分离装置上的筛孔进入下方的清粮装置进行清选；在风机和清选筛的联合作用下，颖壳等细小轻杂物被吹出机外，干净的籽粒经由籽粒收集装置进入集粮装置。三、脱粒机的工艺流程谷物脱粒装置短脱出物长脱出物分离机构清粮装置茎秆杂余机外籽粒机外短脱出物70%籽粒思考题1、脱粒机械的分类方式？2、脱粒机械的一般构成？3、脱粒机械的一般工作原理或工艺流程？第二节脱粒装置及理论分析一、脱粒装置的功用与技术要求二、谷物的脱粒特性与脱粒原理三、脱粒装置的类型四、切流纹杆滚筒式脱粒装置五、切流钉齿滚筒式脱粒装置六、脱粒装置的功率消耗第二节脱粒装置及理论分析脱粒装置是脱粒机械和联合收获机上的核心工作部件，尤其是对于简易式脱粒机而言更是核心的核心。脱粒装置工作性能的优劣对其他辅助工作部件的影响是很敏感的，在很大程度上决定了整个系统的工作质量和生产率，脱粒机械和联合收获机的设计与选型均是依据脱粒装置的参数来确定的。一、脱粒装置的功用与技术要求将谷粒从穗轴上脱离下来，并有一定的分离能力。1、脱粒装置的功用2、质量要求脱粒干净，脱净率＞99%破碎率小，破碎率＜0.5%小麦不破皮水稻不脱壳功率消耗小，结构紧凑，通用性好。二、谷物的脱粒特性与脱粒原理1、谷物的脱粒特性谷物的脱粒特性——主要是指谷物的脱粒难易程度，这种难易程度主要取决于谷粒与谷穗之间的连接强度，而他们之间的连接强度与作物的品种、成熟度和湿度有直接的关系，随着这些因素的改变，破坏谷粒与谷穗之间的连接所需要的能量也是不相同的。脱粒的难易程度通常用脱下一颗籽粒所需要的功来表示。常用的方法有：牵拉法、冲击法等。试验结果表明，小麦的脱粒功A=30g.cm，小麦的脱粒功小于水稻的脱粒功。P2、谷物的脱粒原理⑴冲击脱粒：靠脱粒元件与谷物穗头的相互冲击作用而进行脱粒。冲击速度越高，脱粒能力越强，但破碎率也越大。⑵搓擦脱粒：靠脱粒元件与谷物之间，以及谷物与谷物之间的相互摩擦而使谷物脱粒。脱粒装置的脱粒间隙的大小至关重要。⑶梳刷脱粒：靠脱粒元件对谷物施加拉力而进行的脱粒。⑷碾压脱粒：靠脱粒元件对谷物施加挤压力而进行的脱粒。此时作用在谷物上的力主要是沿谷粒表面的法向力。⑸振动脱粒：靠脱粒元件对谷物施加高频振动而进行的脱粒。上述几种脱粒方式是在长期的生产实践过程中总结而来的，不同的作物种类和作物品种、不同的贮存方式和后加工方式，其脱粒方法也不同，也就是说，选择何种脱粒方法完...
