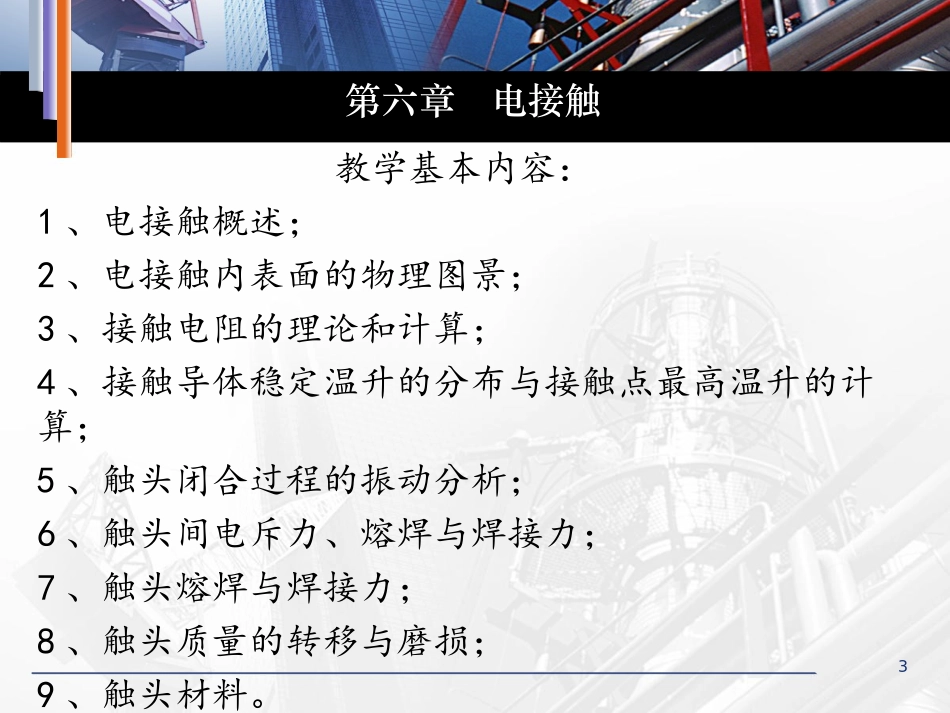

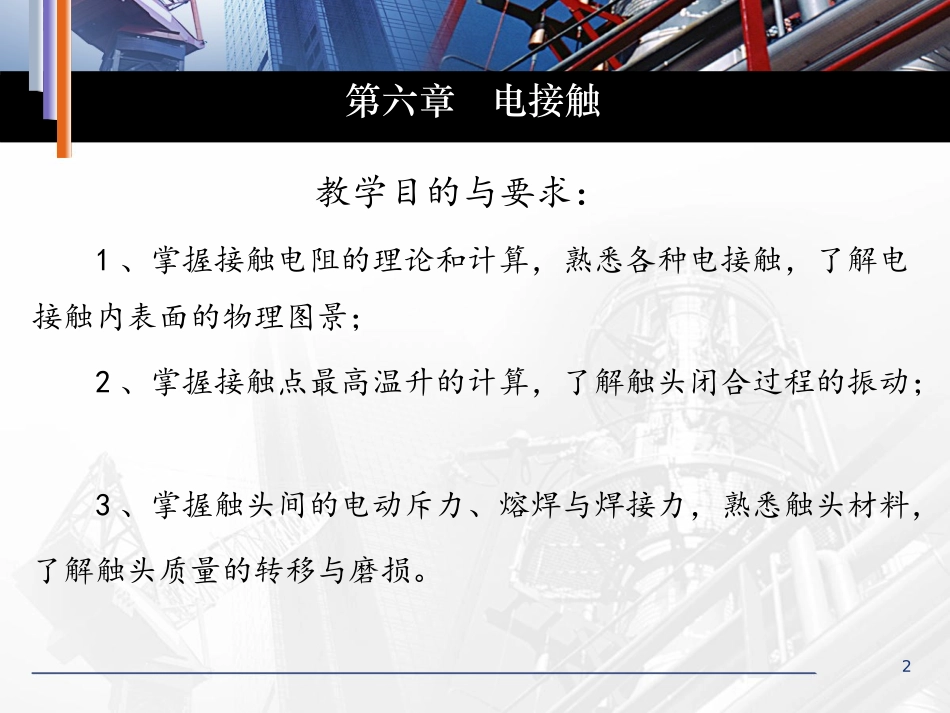

1电接触：导体与导体之间相互接触（传递电流或电信号）。内容提要电接触的类型与要求接触电阻及其影响因素开关电器的触头电接触材料第七章电接触教学目的与要求：1、掌握接触电阻的理论和计算，熟悉各种电接触，了解电接触内表面的物理图景；2、掌握接触点最高温升的计算，了解触头闭合过程的振动；3、掌握触头间的电动斥力、熔焊与焊接力，熟悉触头材料，了解触头质量的转移与磨损。2第六章电接触教学基本内容：1、电接触概述；2、电接触内表面的物理图景；3、接触电阻的理论和计算；4、接触导体稳定温升的分布与接触点最高温升的计算；5、触头闭合过程的振动分析；6、触头间电斥力、熔焊与焊接力；7、触头熔焊与焊接力；8、触头质量的转移与磨损；9、触头材料。3第六章电接触教学重点与难点：1、接触电阻的理论和计算；2、接触点最高温升的计算；3、斑点的温度θm和接触电阻Rj的大小。通过本章的学习，学生应掌握电器开关中接触电阻所涉及的因素，电器设计中接触点最高温升的计算，如何降低触头闭合过程中的振动。4第六章电接触5本章基本内容1、电接触的定义和分类;2、接触电阻的组成、减小措施和计算;3、接触电阻的Φ-θ理论与计算;4、触头间电动斥力计算;5、电接触新材料；6、欧洲两指令及对策。6一、电接触及其可能出现的问题：1、任一导电系统都有电流流过导体，或是由一个导体通过导体与导体间的接触处传到另一个导体。2、可能出现的问题：（1）两导体接触后，接触处会出现局部高温，严重时可达接触导体材料的熔点；（2）触头在通断过程中，触头间会产生电弧，其高使触头表面熔化和气化，使触头材料损失，或导致触头的熔焊。3、主要分析对象：接触电阻、温升、熔焊和磨损等。§6-１电接触的分类和要求7二、电接触的定义和分类：1、电接触是导体与导体的接触处；也称电接触是2个或n个导体通过机械方式连接，使电流得以通过的状态。2、电接触的分类1：按结构形式不同，分三种。(1)固定电接触：用螺钉、铆钉等将母线与母线固定连接在一起，是既无相对移动也无相对分合的电接触方式。(2）滑动和滚动电接触：触头能作相对滑动和滚动，但不相互分离，它们的相对运动方向与接触表面平行。§6-１电接触的分类和要求8(3)可分、合电接触：①定义：可分合电接触又叫触头或触点，是指可随时分开和闭合的电接触，常由动、静触头组成。为防止电弧将主触头烧损，有时是将主、副和弧触头并联在一起使用。②触头根据控制电流的大小分为：弱电流触头(几个培以下，如继电器的触头)、中电流触头(几个安培~几百个安培，如低压断路器的触头)和强电流触头(几百个安培以上，如高压断路器和部分低压断路器)。§6-１电接触的分类和要求9③触头有关参数和指标：a工作参数(使用条件参数)：UN、IN、工作制、操作频率、通电持续率(即TD％)；b触头极数：直流有单极与双极；交流有3、4、5极等；c断口数：单断口和双断口；§6-１电接触的分类和要求10d、结构参数：开距：触头完全断开时，动静触头间的最短距离；超程：当动静触头完全闭合后，移开动(或静)触头后，静(或动)触头将要移动的距离。初压力：动静触头刚刚接触时，每个触头上承受的压力。终压力：动静触头完全闭合后，每个触头上承受的压力。§6-１电接触的分类和要求11e、特性指标：包括“容许温升；电动稳定性和动稳定电流和电寿命（在规定的电路参数下，能正常通断规定的负载电流的操作次数）”等。3、电接触的分类2：按接触面积大小不同，分点、线、面接触三种。§6-１电接触的分类和要求12三、对电接触的主要要求电接触的工作面临:（1）长期工作电流作用；（2）开断与关合过程中的电弧作用。电接触的可靠性对电器的电接触，特别是可分触头的工作可靠性是很重要的。如果触头的材料、结构或制造质量不好，触头在工作过程中就会发生严重损坏或因电弧而熔焊，电器工作的可靠性就无法保证。§6-１电接触的分类和要求13四、为保证电接触长期稳定而可靠工作，必须做到：1、电接触在长期通过额定电流时，温升不超过国家标准规定的数值，而且温升长期保持稳定；2、电接触在短时通过短路电流或脉冲电流时，接触处不发生熔焊或松弛；3、可分合接触...
