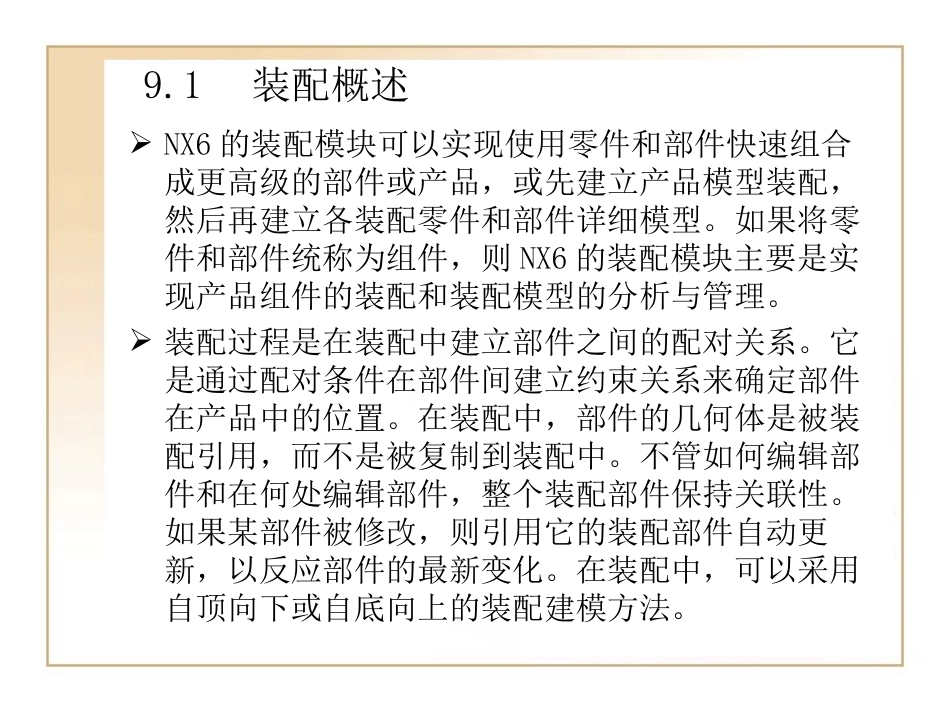

第9章装配装配功能是将产品的各个部件进行组织和定位操作的一个过程，通过装配操作，系统可以形成产品的总体结构、绘制装配图和检查部件之间是否发生干涉等。SIEMENSNX6装配功能模块不仅能快速组合零部件成为产品，而且在装配中，可以参照其他部件进行部件关联设计，并可对装配模型进行间隙分析、重量管理等操作。通过SIEMENSNX6系统，用户可以在计算机上进行虚拟装配仿真，以及早发现部件配合之间存在的问题。装配模型生成后，用户还可建立爆炸视图，并将其引入到装配工程图中。本章将介绍SIEMENSNX6装配模块中各种操作功能的使用方法，使用户能够掌握装配操作的主要功能，同时还能够按照工程实践的要求快捷准确地创建一个完整的装配模型，实现实际装配部件的电子化。9.1装配概述NX6的装配模块可以实现使用零件和部件快速组合成更高级的部件或产品，或先建立产品模型装配，然后再建立各装配零件和部件详细模型。如果将零件和部件统称为组件，则NX6的装配模块主要是实现产品组件的装配和装配模型的分析与管理。装配过程是在装配中建立部件之间的配对关系。它是通过配对条件在部件间建立约束关系来确定部件在产品中的位置。在装配中，部件的几何体是被装配引用，而不是被复制到装配中。不管如何编辑部件和在何处编辑部件，整个装配部件保持关联性。如果某部件被修改，则引用它的装配部件自动更新，以反应部件的最新变化。在装配中，可以采用自顶向下或自底向上的装配建模方法。SIEMENSNX6系统中装配功能具有以下特点：1.组件几何体是被虚拟指向装配文件，而不是拷贝复制到装配文件中；2.用户可以利用自顶向下或自底向上的方法建立装配；3.多部件可以同时被打开和编辑；4.组件几何体可以在装配的上下文范围中建立和编辑；5.组件相关性是在全装配文件中进行维护的，用户不必关心编辑是在何处和怎样进行操作的；6.一个装配的图形表示可以得到简化，而不必去编辑下属的各个几何体；7.装配件会自动更新，以反映引用部件最后的效果；8.装配条件通过规定在组件间的约束关系，使其在装配件中进行定位；9.装配导航器提供装配结构的图形显示，以利于其他功能中使用选择和操纵组件；10.可以在其他应用中，特别是在制图和制造应用中利用装配功能9.1.1装配基本概念在装配中用到的术语很多，下面介绍在装配过程中经常用到的一些术语。装配部件：是指由零件和子装配构成的部件。在NX中可以向任何一个prt文件中添加部件构成装配，因此任何—个prt文件都可以作为装配部件。在UG装配学习中，零件和部件不必严格区分。需要注意的是，当存储一个装配时，各部件的实际几何数据并不是存储在装配部件文件中，而存储在相应的部件或零件文件中。子装配：是指在高一级装配中被用作组件的装配，子装配也拥有自己的组件。其是一个相对的概念，任何一个装配部件可在更高级装配中用作子装配。组件部件：是指装配中的组件指向的部件文件或零件，即装配部件链接到部件主模型的指针实体。组件：是指按特定位置和方向使用在装配中的部件。组件可以是由其他较低级别的组件组成的子装配。装配中的每个组件仅包含一个指向其主几何体的指针。在修改组件的几何体时，会话中使用相同主几何体的所有其他组件将自动更新。主模型：是指供UG模块共同引用的部件模型。同一主模型，可同时被工程图、装配、加工、机构分析和有限元分析等模块引用，当主模型修改时，相关应用自动更新。自顶向下装配：是指在上下文中进行装配，即在装配部件的顶级向下产生子装配和零件的装配方法。先在装配结构树的顶部生成一个装配，然后下移一层，生成子装配和组件。自底向上装配：自底向上装配是先创建部件几何模型，再组合成子装配，最后生成装配部件的装配方法。混合装配：是将自顶向下装配和自底向上装配结合在一起的装配方法。9.1.2装配方法在SIEMENSNX6系统中，产品装配方法有自底向上装配、、自顶向下装配和混合装配3种方法。自底向上的装配方法是真实装配过程的体现；而自顶向下的装配方法是在装配中参照其他零部件对当前工作部件进行设计的方法；混合装配方法是自底向上和自顶而下装配混...
