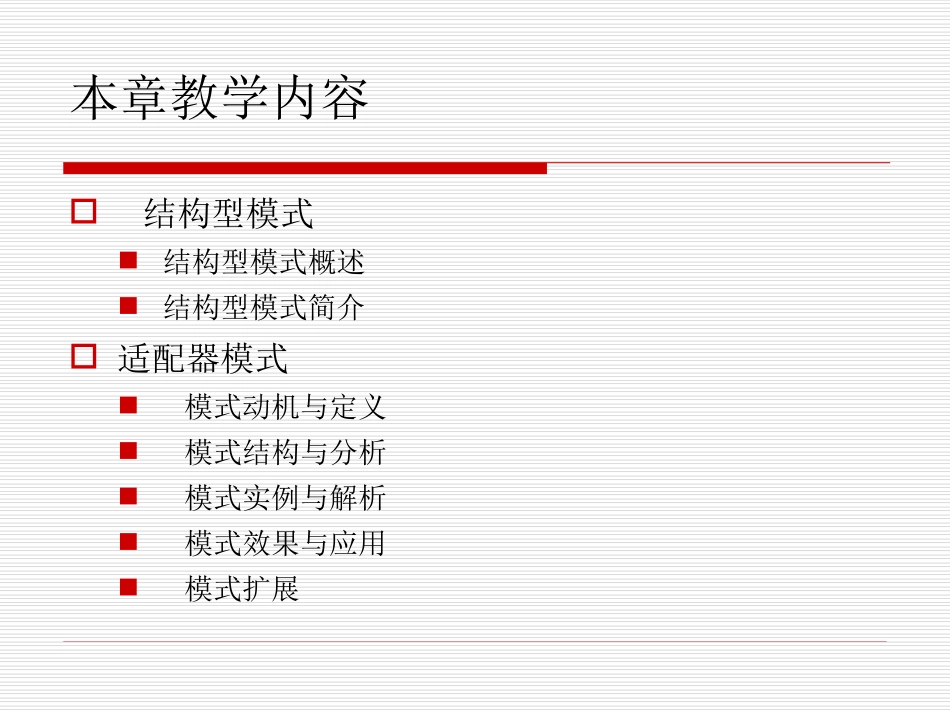

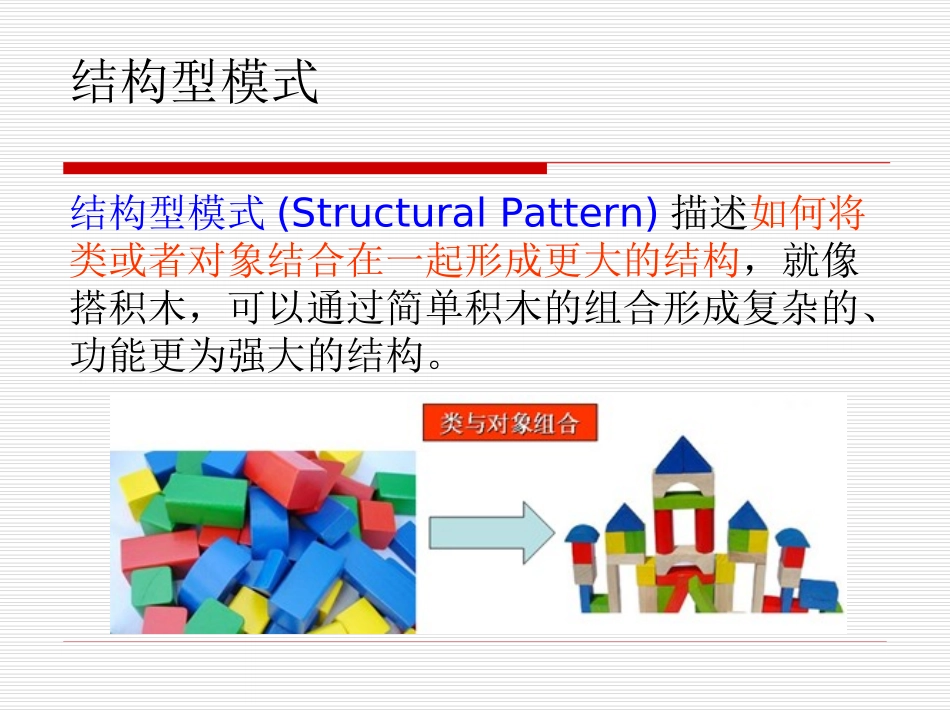

第9章第9章适配器模式适配器模式欧阳宏基信息工程学院本章教学内容结构型模式结构型模式概述结构型模式简介适配器模式模式动机与定义模式结构与分析模式实例与解析模式效果与应用模式扩展结构型模式结构型模式(StructuralPattern)描述如何将类或者对象结合在一起形成更大的结构,就像搭积木,可以通过简单积木的组合形成复杂的、功能更为强大的结构。结构型模式结构型模式可以分为类结构型模式和对象结构型模式:(1)类结构型模式关心类的组合,由多个类可以组合成一个更大的系统,在类结构型模式中一般只存在继承关系和实现关系。(2)对象结构型模式关心类与对象的组合,通过关联关系使得在一个类中定义另一个类的实例对象,然后通过该对象调用其方法。根据“合成复用原则”,在系统中尽量使用关联关系来替代继承关系,因此大部分结构型模式都是对象结构型模式。结构型模式结构型模式简介适配器模式(Adapter)桥接模式(Bridge)组合模式(Composite)装饰模式(Decorator)外观模式(Facade)享元模式(Flyweight)代理模式(Proxy)适配器模式模式动机适配器模式动机通常情况下,客户端可以通过目标类的接口访问它所提供的服务。有时,现有的类可以满足客户类的功能需要,但是它所提供的接口不一定是客户类所期望的,这可能是因为现有类中方法名与目标类中定义的方法名不一致等原因所导致的。在这种情况下,现有的接口需要转化为客户类期望的接口,这样保证了对现有类的重用。适配器模式可以完成这样的转化。适配器模式动机适配器模式中可以定义一个包装类,包装不兼容接口的对象,这个包装类指的就是适配器(Adapter),它所包装的对象就是适配者(Adaptee),即被适配的类。适配器提供客户类需要的接口,当客户类调用适配器的方法时,在适配器类的内部将调用适配者类的方法,而这个过程对客户类是透明的,客户类并不直接访问适配者类。适配器模式的定义适配器模式(AdapterPattern):将一个接口转换成客户希望的另一个接口,适配器模式使接口不兼容的那些类可以一起工作,其别名为包装器(Wrapper)。适配器模式既可以作为类结构型模式,也可以作为对象结构型模式。适配器模式角色与结构适配器模式包含如下角色:•Target:目标抽象类•Adapter:适配器类•Adaptee:适配者类•Client:客户类(1)类适配器Adapter+request()...Target+request()...Adaptee+specificRequest()...ClientspecificRequest();适配器模式角色与结构(2)对象适配器adapteeAdapter+request()...Adaptee+specificRequest()...Clientadaptee.specificRequest();Target+request()...适配器模式核心代码典型的类适配器代码:publicclassAdapterextendsAdapteeimplementsTarget{publicvoidrequest(){specificRequest();}}适配器模式核心代码典型的对象适配器代码:publicclassAdapterextendsTarget{privateAdapteeadaptee;publicAdapter(Adapteeadaptee){this.adaptee=adaptee;}publicvoidrequest(){adaptee.specificRequest();}}适配器模式实例与解析实例一:仿生机器人现需要设计一个可以模拟各种动物行为的机器人,在机器人中定义了一系列方法,如机器人叫喊方法cry()、机器人移动方法move()等。如果希望在不修改已有代码的基础上使得机器人能够像狗一样叫,像狗一样跑,使用适配器模式进行系统设计。适配器模式实例与解析建源文件:模拟机器人DogAdapter++cry()move()...:void:voidRobot++cry()move()...:void:voidDog++wang()run()...:void:void适配器模式实例与解析实例二:加密适配器某系统需要提供一个加密模块,将用户信息(如密码等机密信息)加密之后再存储在数据库中,系统已经定义好了数据库操作类。为了提高开发效率,现需要重用已有的加密算法,这些算法封装在一些由第三方提供的类中,有些甚至没有源代码。使用适配器模式设计该加密模块,实现在不修改现有类的基础上重用第三方加密方法。适配器模式实例与解析ciphercipherDataOperator{abstract}-password:String+++setPassword(Stringpassword)getPassword()doEncrypt(intkey,Stringps)...:void:String:StringCipherAdapter...
