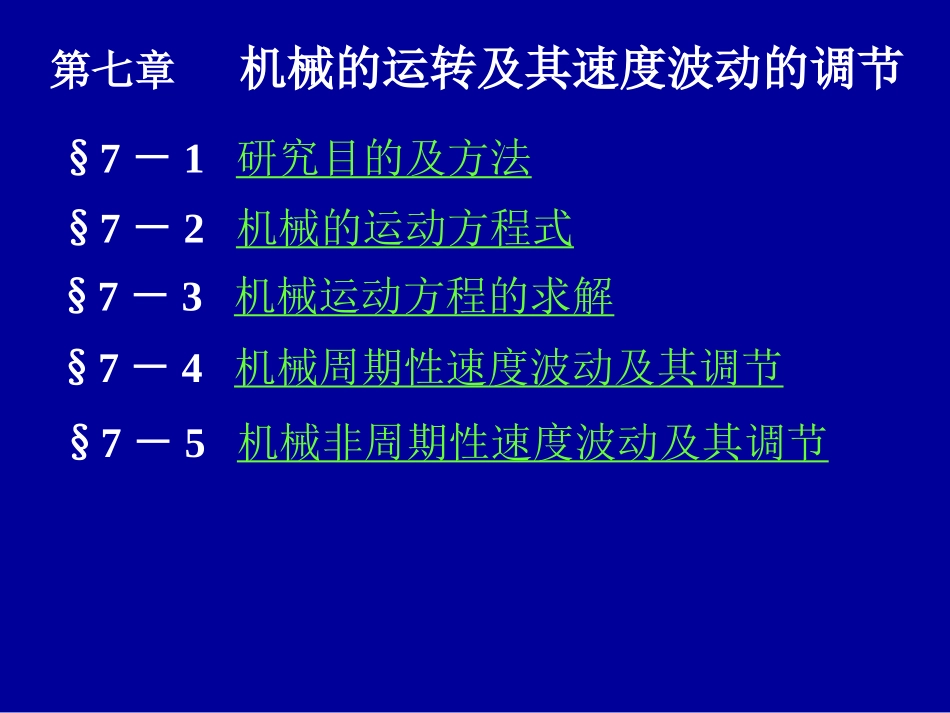

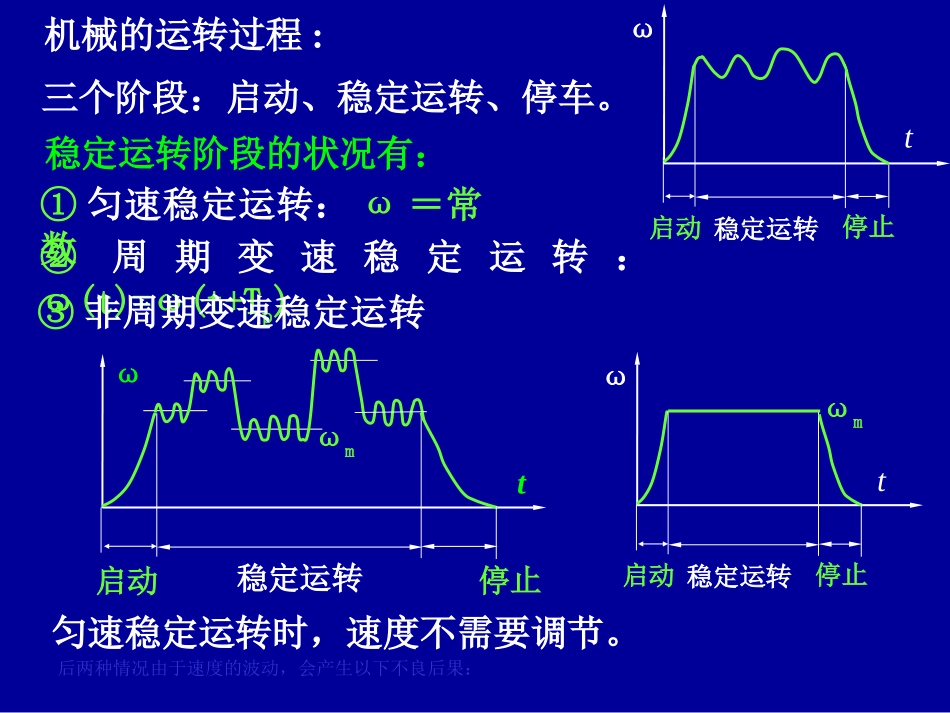

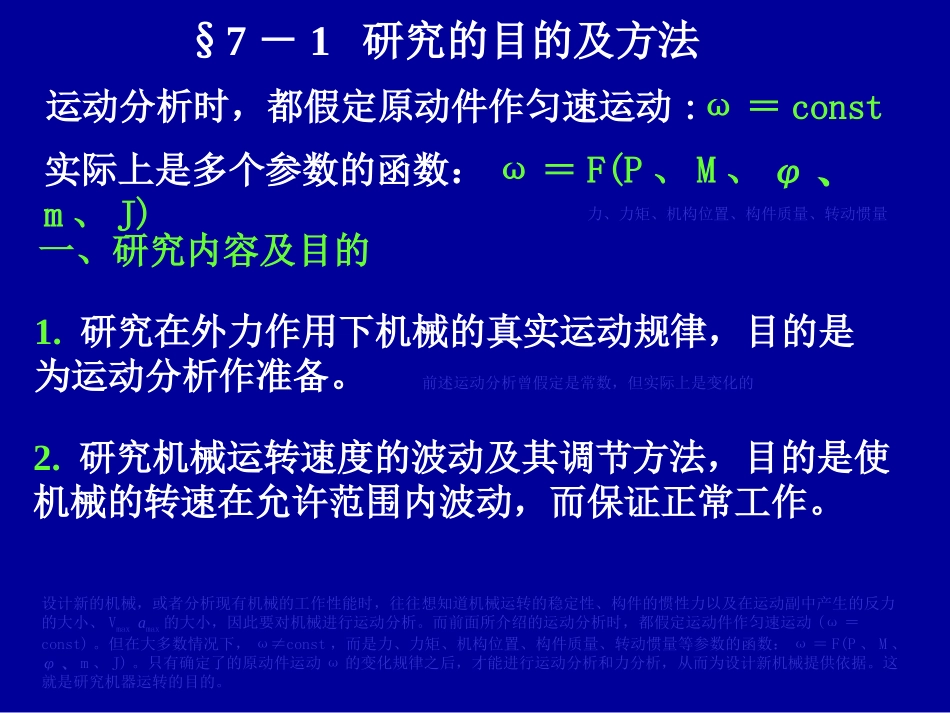

第七章机械的运转及其速度波动的调节§7－1研究目的及方法§7－2机械的运动方程式§7－3机械运动方程的求解§7－4机械周期性速度波动及其调节§7－5机械非周期性速度波动及其调节§7－1研究的目的及方法一、研究内容及目的1.研究在外力作用下机械的真实运动规律，目的是为运动分析作准备。前述运动分析曾假定是常数，但实际上是变化的设计新的机械，或者分析现有机械的工作性能时，往往想知道机械运转的稳定性、构件的惯性力以及在运动副中产生的反力的大小、Vmaxamax的大小，因此要对机械进行运动分析。而前面所介绍的运动分析时，都假定运动件作匀速运动(ω＝const)。但在大多数情况下，ω≠const，而是力、力矩、机构位置、构件质量、转动惯量等参数的函数：ω＝F(P、M、φ、m、J)。只有确定了的原动件运动ω的变化规律之后，才能进行运动分析和力分析，从而为设计新机械提供依据。这就是研究机器运转的目的。2.研究机械运转速度的波动及其调节方法，目的是使机械的转速在允许范围内波动，而保证正常工作。运动分析时，都假定原动件作匀速运动:ω＝const实际上是多个参数的函数：ω＝F(P、M、φ、m、J)力、力矩、机构位置、构件质量、转动惯量作者：潘存云教授作者：潘存云教授作者：潘存云教授机械的运转过程:稳定运转阶段的状况有：①匀速稳定运转：ω＝常数稳定运转②周期变速稳定运转：ω(t)=ω(t+Tp)启动三个阶段：启动、稳定运转、停车。③非周期变速稳定运转tω停止ωmtω稳定运转启动停止启动ωmtω稳定运转停止匀速稳定运转时，速度不需要调节。后两种情况由于速度的波动，会产生以下不良后果：速度波动产生的不良后果：①在运动副中引起附加动压力，加剧磨损，使工作可靠性降低。②引起弹性振动，消耗能量，使机械效率降低。③影响机械的工艺过程，使产品质量下降。④载荷突然减小或增大时，发生飞车或停车事故。为了减小这些不良影响，就必须对速度波动范围进行调节。二、速度波动调节的方法1.对周期性速度波动，可在转动轴上安装一个质量较大的回转体（俗称飞轮）达到调速的目的。2.对非周期性速度波动，需采用专门的调速器才能调节。本章仅讨论飞轮调速问题。作者：潘存云教授ωMd三、作用在机械上的驱动力和生产阻力驱动力是由原动机提供的动力，根据其特性的不同，它们可以是不同运动参数的函数：蒸汽机与内然机发出的驱动力是活塞位置的函数：电动机提供的驱动力矩是转子角速度的函数：机械特性曲线－原动机发出的驱动力（或力矩）与运动参数之间的函数关系曲线。当用解析法研究机械在外力作用下，驱动力必须以解析表达式给出。一般较复杂工程上常将特性曲线作近似处理，如用通过额定转矩点N的直线NC代替曲线NCMd=M(s)Md=M()BN交流异步电动机的机械特性曲线ACMd=Mn(0－)/(0－n)其中Mn－额定转矩ω00－同步角速度机器铭牌ωnn－额定角速度ω工作转速生产阻力取决于生产工艺过程的特点，有如下几种情况：①生产阻力为常数，如车床；②生产阻力为机构位置的函数，如压力机;③生产阻力为执行构件速度的函数，如鼓风机、搅拌机等；驱动力和生产阻力的确定，涉及到许多专门知识，已超出本课程的范围。本课程所讨论机械在外力作用下运动时，假定外力为已知。④生产阻力为时间的函数，如球磨机、揉面机等；作者：潘存云教授xy123s2OABφ1一、机器运动方程的一般表达式动能定律：机械系统在时间△t内的的动能增量△E应等于作用于该系统所有各外力的元功△W。举例：图示曲柄滑块机构中，设已知各构件角速度、质量、质心位置、质心速度、转动惯量,驱动力矩M1，阻力F3。动能增量为：外力所作的功：dW=NdtdE=d(J1ω21/2§7－2机械的运动方程式写成微分形式：dE=dW瞬时功率为：N=M1ω1+F3v3cosα3=M1ω1－F3v3ω2＋Js2ω22/2＋m2v2s2/2＋m3v23/2)M1ω1v2F3v3=(M1ω1+F3v3cosα3)dt运动方程为：d(J1ω21/2＋Jc2ω22/2＋m2v2c2/2＋m3v23/2)推广到一般，设有n个活动构件，用Ei表示其动能。则有：设作用在构件i上的外力为Fi，力矩Mi为，力Fi作用点的速度为vi。则瞬时功率为：机器运动方程的一般表达式为：式中αi为Fi与vi之间的夹角，Mi与ωi方向相同时取“＋”，...
