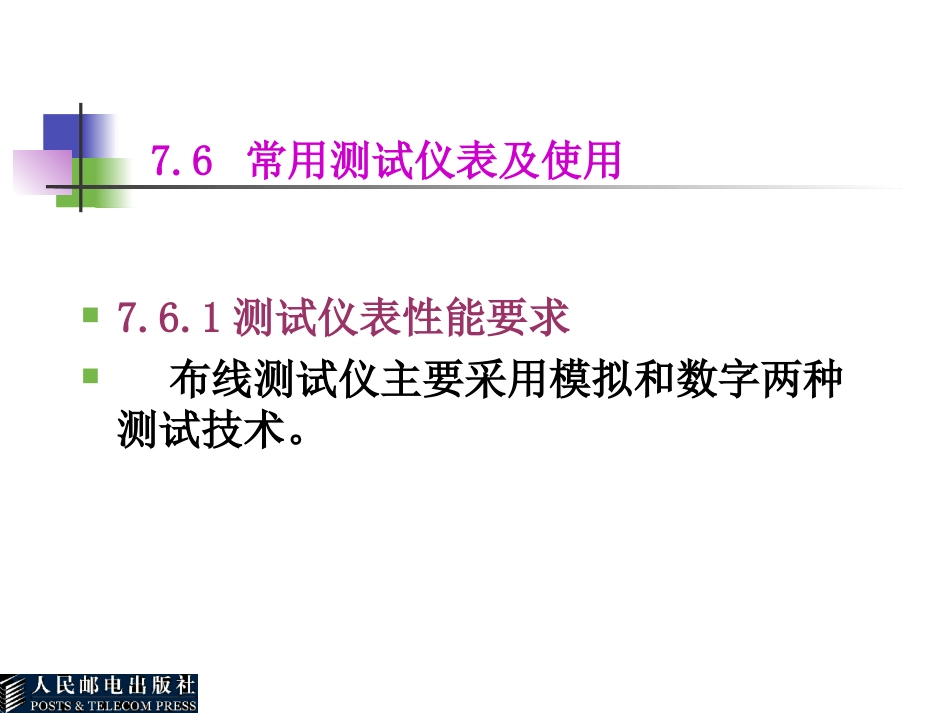

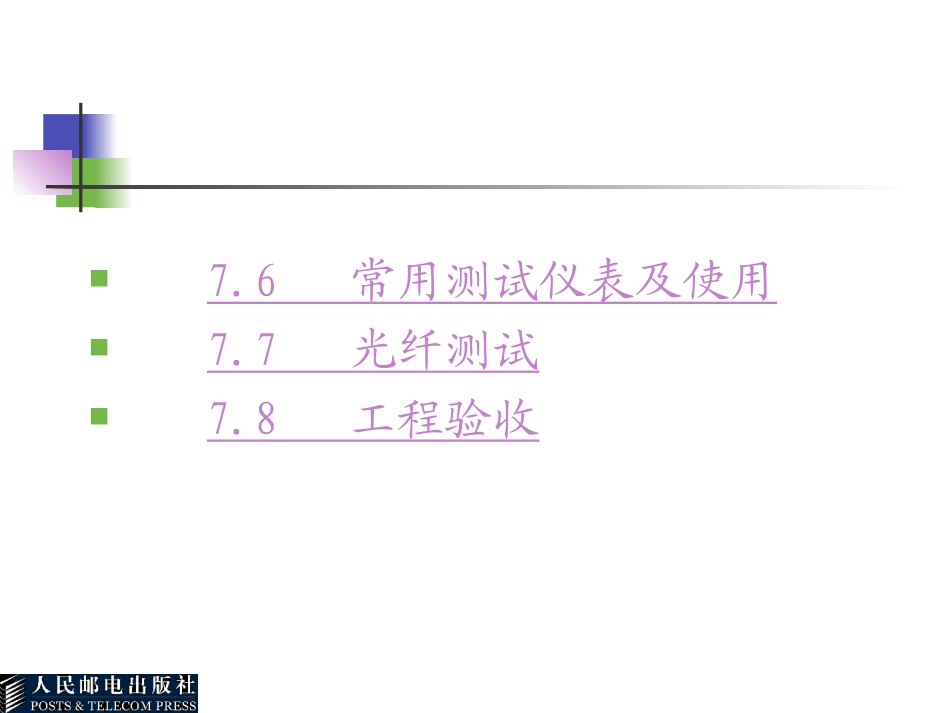

7.6常用测试仪表及使用7.7光纤测试7.8工程验收7.6常用测试仪表及使用7.6.1测试仪表性能要求布线测试仪主要采用模拟和数字两种测试技术。模拟技术是传统的测试技术，主要采用频率扫描来实现，即每个测试频点都要发送相同频率的测试信号进行测试，数字技术则是通过发送数字信号完成测试。对于5e类和6类综合布线系统，现场认证测试仪器必须符合ANSI/TIA/EIA568B.2-1或ISO/IEC11801的要求。一般要求测试仪应能同时具有认证精度和故障查找能力。1．测试仪的基本要求（1）精度是综合布线测试仪的基础，所选择的测试仪既要满足永久链路认证精度，又要满足通道的认证精度。测试仪的精度是有时间限制的，精度的测试仪器必须在使用一定时间后进行校准。（2）精确的故障定位及快速的测试速度，带有远端器的测试仪6类电缆时，近端串扰应进行双向测试，即对同一条电缆必须测试两次。而带有智能远端器的测试仪，可实现双向测试一次完成。（3）测试仪结果与PC连接在一起，把测试的数据传送到PC，便于打印输出与保存。2．测试仪的精度测试仪的精度决定了测试仪对被测链路的可信程度，即被测链路是否真的达到了测试标准的要求。在ANSI/TIA/EIA568B.2-1附录B中给出了永久链路、基本链路和通道的性能参数，以及对衰减和近端串扰测量精度的计算。综合布线认证测试，最好都使用III级精度的测试仪。测试仪精度的可信度，产品厂商通常是通过获得第三方专业机构的认证来证明，如美国安全检测实验室的UL认证等。FLUKEDSP-4x00系列产品都获得了UL、ETLSEMKO的三级精度认证。理想的电缆测试仪首先应在性能指标上同时满足通道和永久链路的III级精度要求，同时在现场测试中还要有较快的测试速度。在要测试成百上千条链路的情况下，测试速度哪怕只相差几秒都将对整个综合布线的测试时间产生很大的影响。目前最快的认证测试仪表是FLUKE公司2004年推出的DTX系列电缆认证测试仪，12秒即完成一条6类链路测试。此外，测试仪能故障定位也是十分重要的，因为测试目的是要得到良好的链路，而不仅仅是辨别好坏。测试仪能迅速得出在一条坏链路中的故障部件的位置。对测试仪还需要考虑的方面有：测试仪应支持近端串扰的双向测试、测试结果可转储打印、操作简单、使用方便，以及支持多种类型电缆的测试。在使用6类测试仪测试6类通道或永久链路时，必须使用该厂商专用测试连接路线连接测试仪和被测系统。不同厂商的6类之间互不兼容，如SYSTIMAXGigaSPEED系统应使用GigaSPEED专用跳线连接。为了兼容各个厂家的产品，测试仪公司生产了多种“专用适配器”。所谓“专用”是指，所有的电缆链路中的必须是同一厂家的产品。来自不同厂商的元件可以互用的可能性很小，特别是接插件、甚至在支持的带宽上都在差别。当使用A厂商的6类8芯插头插入B厂商的6类插座，这种连接可能达不到6类的传输性能指标。也就是说，在当时的情况下，用户在工程中安装的这些6类系统必须是同一家的产品才会有保障。同样的问题也影响了测试，不使用符合厂家标准的测试仪测试结果是有问题的，也是不被认可的。所以测试那个厂家产品组成的链路，就需要配置和该厂家相匹配的6类测试器，这在当时应该是测试6类的最合理的解决办法。但是，最终的解决办法只有一个，那就是需要有一个统一的标准，对所有的厂家进行约束。3．远端接头补偿功能不同长度的通道会给出不同数量的反射串扰。使用数字信号处理（DSP）技术，测试仪能够排除通道连接点的串扰。但是，当测试NEXT时，测试仪只排除了近端的串扰，而没有排除远端对NEXT测试的影响。这一问题已反映在标准精度的要求上。7.6.2验证测试仪表使用验证测试仪用于施工过程中由施工人员边施工边测试，以保证所完成的每一个连接的正确性。此时只测试电缆的通断、长度等项目的测试。下面介绍四种典型的验证测试仪表，其中后三种是FLUKE公司的MicroTools系列产品。1．简易布线通断测试仪它是最简单的电缆通断测试仪，包括主机和远端机，测试时，线缆两端分别连接上主机和远端机，根据显示灯的闪烁次序就能判断双绞线8芯线的通断情况，但不能...
