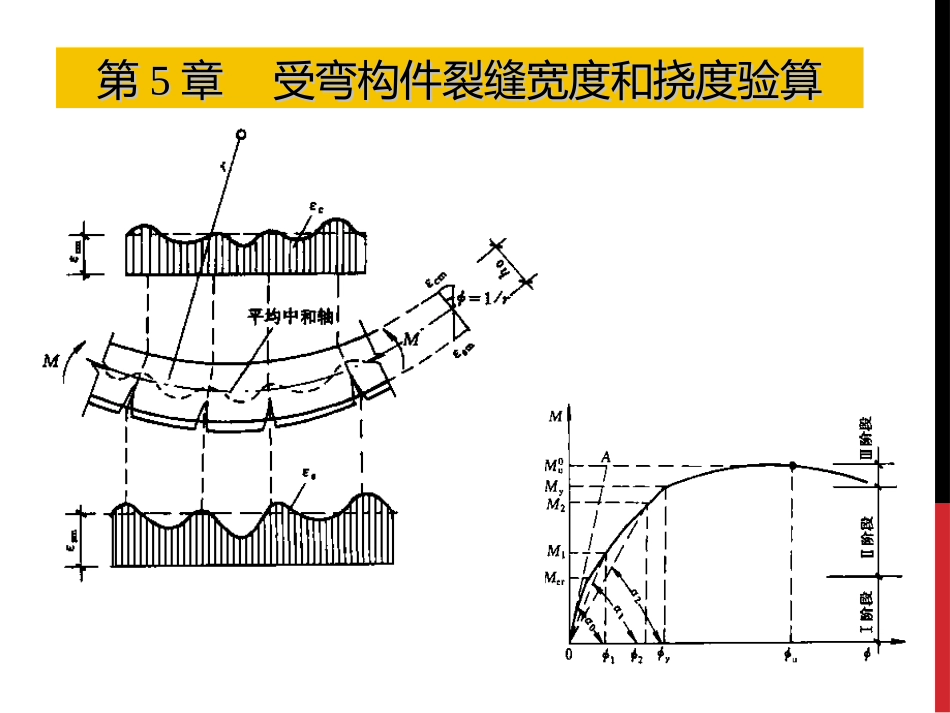

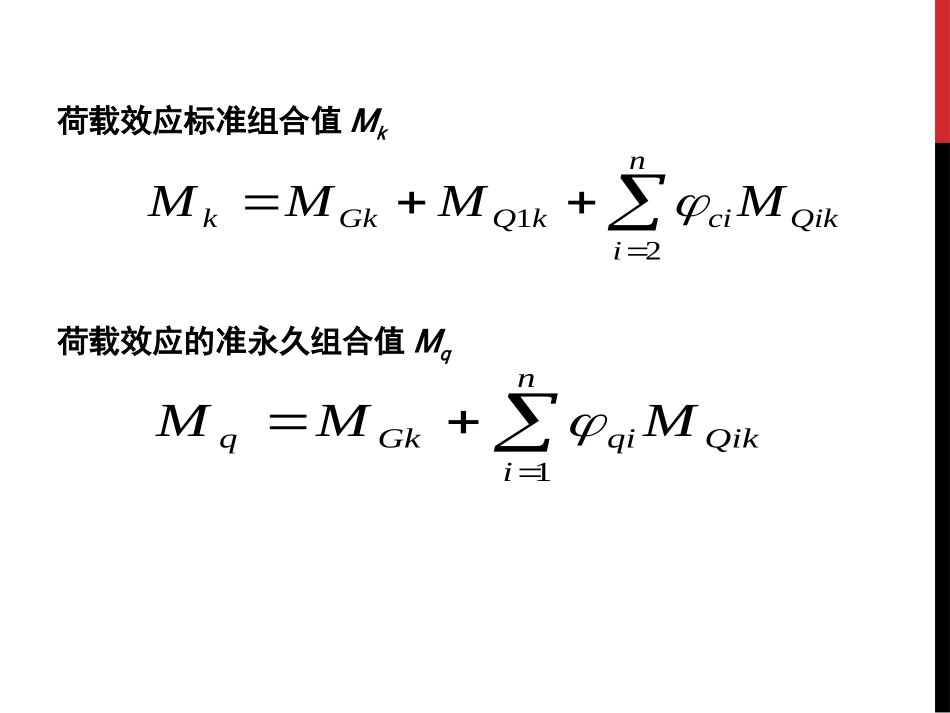

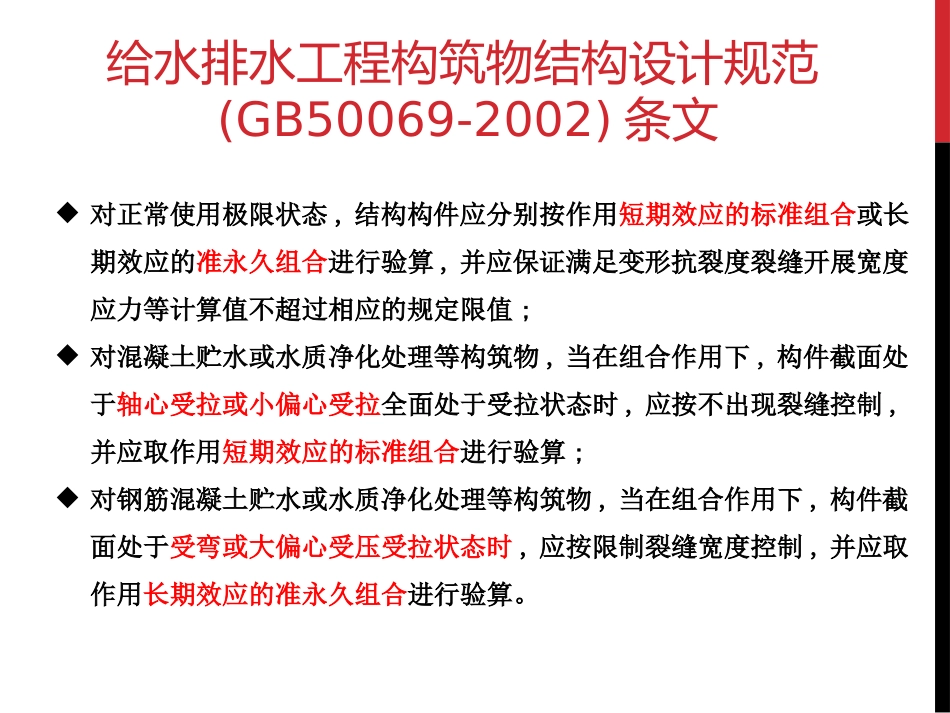

第第55章受弯构件裂缝宽度和挠度验算章受弯构件裂缝宽度和挠度验算给水排水工程构筑物结构设计规范(GB50069-2002)条文对正常使用极限状态,结构构件应分别按作用短期效应的标准组合或长期效应的准永久组合进行验算,并应保证满足变形抗裂度裂缝开展宽度应力等计算值不超过相应的规定限值;对混凝土贮水或水质净化处理等构筑物,当在组合作用下,构件截面处于轴心受拉或小偏心受拉全面处于受拉状态时,应按不出现裂缝控制,并应取作用短期效应的标准组合进行验算;对钢筋混凝土贮水或水质净化处理等构筑物,当在组合作用下,构件截面处于受弯或大偏心受压受拉状态时,应按限制裂缝宽度控制,并应取作用长期效应的准永久组合进行验算。荷载效应标准组合值Mk荷载效应的准永久组合值MqniQikcikQGkkMMMM21niQikqiGkqMMM1PP=0~P=0~Pcrcr第5章裂缝宽度和变形的验算5.15.1裂缝宽度验算裂缝宽度验算▲▲三个基本概念三个基本概念wwPP=P=PcrcrffttllPP=P=Pkk5.2.15.2.1裂缝出现、分布与开展的规律裂缝出现、分布与开展的规律（以轴心受拉构件为例）11、开裂的临界状态、开裂的临界状态N1=0~Ncr钢筋钢筋ss粘结应力粘结应力混凝土混凝土ccAB混凝土实际强度混凝土实际强度第5章裂缝宽度和变形的验算22、第一批裂缝出现后、第一批裂缝出现后N2=NcrAB混凝土混凝土cc钢筋钢筋ss粘结应力粘结应力混凝土实际强度混凝土实际强度第5章裂缝宽度和变形的验算33、第二批裂缝出现的瞬间、第二批裂缝出现的瞬间Nk>N3>NcrAB混凝土混凝土cc钢筋钢筋ss粘结应力粘结应力混凝土实际强度Cll>2l注：注：l为通过粘结应力的积累可使砼达到ft的长度。第5章裂缝宽度和变形的验算44、第二批裂缝出现后、第二批裂缝出现后（裂缝已出齐）（裂缝已出齐）Nk>N4>N3>NcrAB混凝土混凝土cc钢筋钢筋ss粘结应力粘结应力混凝土实际强度混凝土实际强度Clmlml
