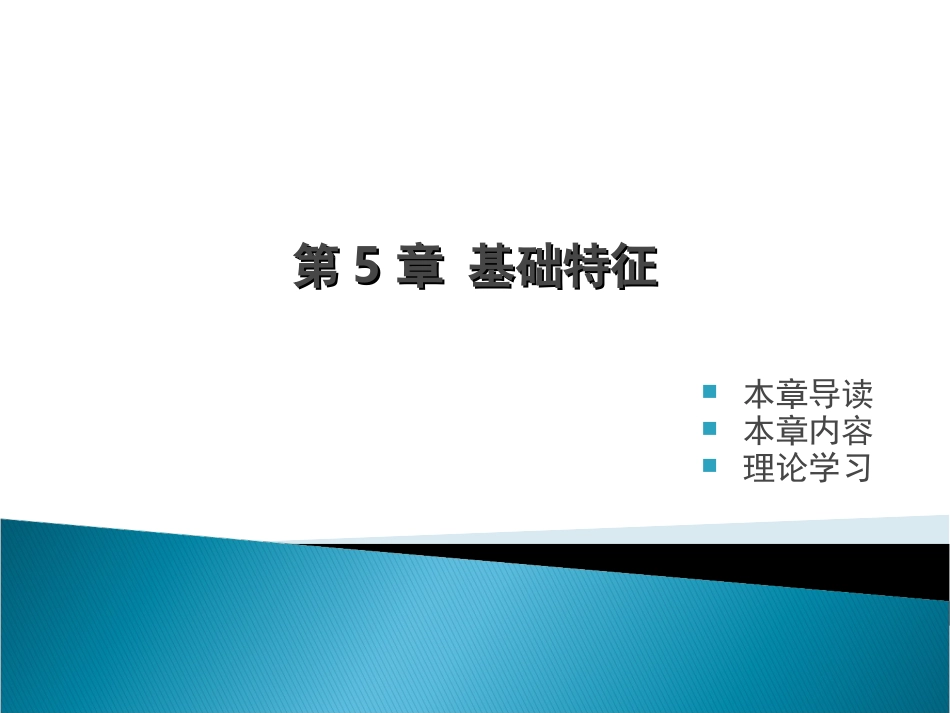

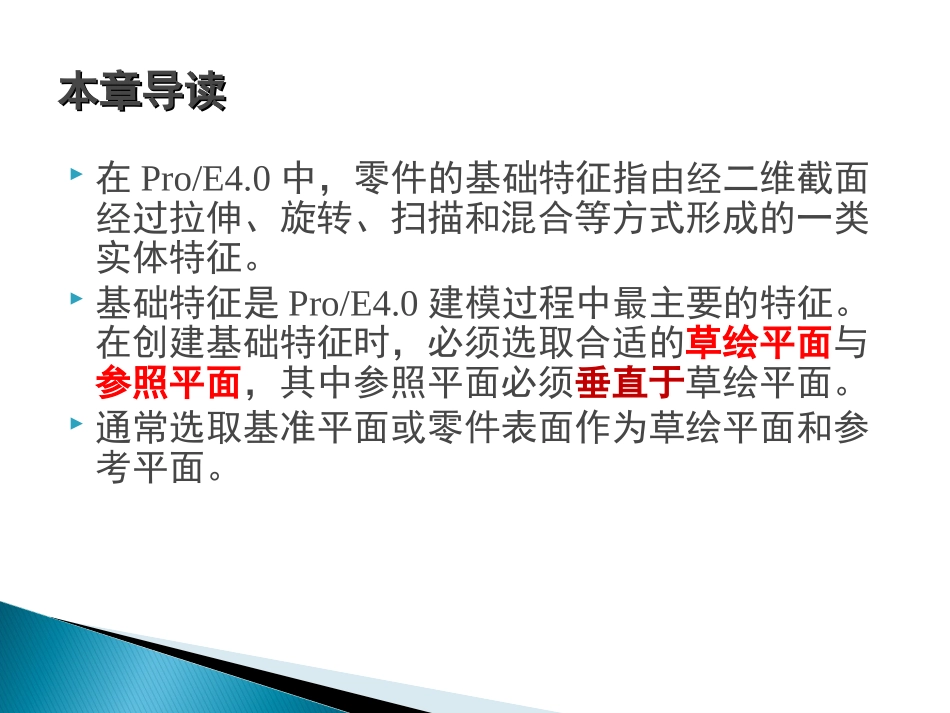

第第55章基础特征章基础特征本章导读本章内容理论学习在Pro/E4.0中，零件的基础特征指由经二维截面经过拉伸、旋转、扫描和混合等方式形成的一类实体特征。基础特征是Pro/E4.0建模过程中最主要的特征。在创建基础特征时，必须选取合适的草绘平面与参照平面，其中参照平面必须垂直于草绘平面。通常选取基准平面或零件表面作为草绘平面和参考平面。本章导读本章导读5.1基础特征概述5.2拉伸特征5.3旋转特征5.4扫描特征5.5混合特征5.6上机练习小结本章内容本章内容基础实体特征指的是利用拉伸、旋转、扫描、混合四种造型工具所建构的实体特征，分别称之为拉伸、旋转、扫描、混合特征5.15.1基础特征概述基础特征概述3D建模是在三维空间中进行的，建立的3D模型具有长度、宽度、高度三个方向的尺寸。PROE的三维建模是在2D截面草绘的基础上，运用拉伸、旋转、扫描、混合等工具完成的。(在确定设计模板为”mmns_prt_solid”之后，一般直接选用Pro/ENGINEER系统提供的默认空间坐标系（包括原点、坐标轴和基准平面)作为工作坐标系，调用相应的特征造型工具,进而明确草绘平面以及相关参照，按照需要的设计参数绘制二维草绘截面即可完成三维特征建模设计。)三维建模方法三维建模方法1.草绘平面2.参考平面3.草绘参照4.草绘截面知识要点知识要点在其上进行绘制二维草绘截面几何图形的参考平面。知识要点知识要点11：草绘平面：草绘平面(1).拉伸特征草绘平面一：基准平面TOP图5-1在TOP面上拉伸圆柱体知识要点知识要点11：草绘平面：草绘平面(2).拉伸特征草绘平面二：基准平面FRONT图5-2在FRONT面上拉伸圆柱体知识要点知识要点11：草绘平面：草绘平面(3).拉伸特征草绘平面三：基准平面RIGHT图5-3在RIGHT面上拉伸圆柱体知识要点知识要点11：草绘平面：草绘平面(4).拉伸特征草绘平面四：圆柱右端面图5-4在圆柱右端面上拉伸圆柱体知识要点知识要点11：草绘平面：草绘平面草绘截面时控制草绘平面视图方向的平面。知识要点知识要点22：参考平面：参考平面(1).参考平面一：基准平面TOP（参考平面必须和草绘平面互相垂直）图5-5在圆柱右端面上拉伸六棱柱体，TOP面为草绘参考面知识要点知识要点22：参考平面：参考平面(2).参考平面二：参考平面也可以是模型上垂直于草绘平面的平表面。（参考平面必须和草绘平面互相垂直）图5-6在六面体上底面拉伸圆柱体，六面体前端面或右端面为草绘参考面知识要点知识要点22：参考平面：参考平面是在草绘平面上绘制草绘截面时用于对草绘截面进行定位约束的两个互相垂直的定位参考。(上述参考平面可以作为草绘参照之一，同时还必须再选取一个与之垂直的另一个基准面、基准线或特征边线作为第二个草绘参照，才能完成对草绘截面的完全定位约束。PROE三维建模要求参数化全约束指的就是对所有三维特征尺寸必须完全定位约束，否则模型设计无法进行。)知识要点知识要点33：草绘参照：草绘参照(1).草绘参照一：（两个互相垂直的参考平面可以作为草绘截面的定位参照，两个参考平面必须和草绘平面互相垂直）图5-7在六面体上底面拉伸圆柱体，六面体前端面、右端面为圆柱定位参照面知识要点知识要点33：草绘参照：草绘参照(2)草绘参照二：（两个互相垂直的实体边线也可以作为草绘截面的定位参照，两个边线必须互相垂直）图5-8在六面体上底面拉伸圆柱体，六面体上底面两个边线为圆柱定位参照知识要点知识要点33：草绘参照：草绘参照(3).草绘参照三：（基准轴线也可以作为草绘截面的定位参照，此时基准轴线必须和草绘平面垂直）图5-9在六面体上底面创建圆柱孔，六面体上底面轴线为圆柱定位参照知识要点知识要点33：草绘参照：草绘参照利用拉伸、旋转、扫描、混合四种造型工具，所建构的不同的实体特征，每一个实体特征的建立，要求草绘出不同的或者开放的、或者封闭的几何图形。知识要点知识要点4:4:草绘截面草绘截面拉伸是定义三维几何的一种基本方法，他是将二维截面延伸到垂直于草绘平面的指定距离处来形成实体。通常数合于创建比较规则的实体。拉伸特征是最基本的基础特征之一。5.2.1拉伸工具操作面板5.2.2拉伸特征类型5.2.3拉伸深度设置5.2.4...
