湖南大学电气与信息工程学院第10讲电力系统仿真三三

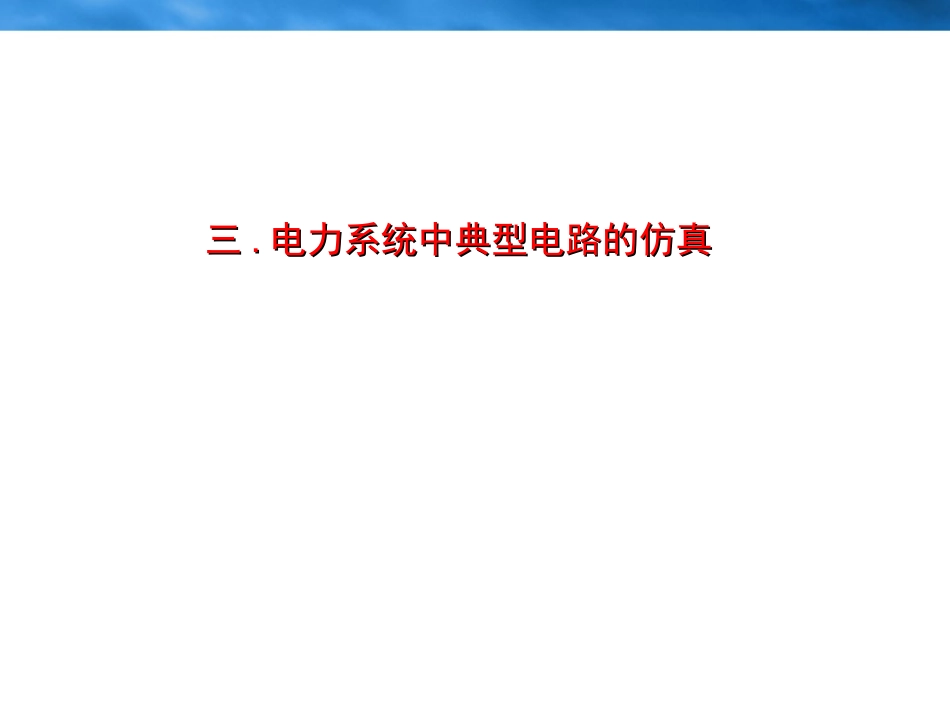

电力系统中典型电路的仿真电力系统中典型电路的仿真三
典型电路的仿真1
直流电路仿真2
开关电路仿真3
整流滤波电路4
电力系统故障分析三
典型电路的仿真SimPowerSystems库中大多数模块不是理论上的理想器件,只要求外特性与实际基本相符,不考虑内部细微结构
所以利用他们构建理想电路,在使用模块之前首先必须熟悉此模块所代表实际电子器件的原理及性能
其次要仔细阅读模块的说明和参数设置,以避免出乎意料的仿真误差和计算结果分析上的困惑
在此基础上才能正确搭建电路仿真图
直流电路仿真例2:求图中结点电压V1,V2,V3
电阻,DC电压源,DC电流源直流电路由电阻,独立源,受控源组成注意事项:1
模块库中没有直流受控电流源,可对“ACCurrentSource”模块进行适当设置:将频率设置0
模块库中没有单独的电阻模块,可对“SeriesRLCBranch”模块进行适当设置:将电感L设为0,电容C设为inf
Simulink的“Display”模块不能直接接在被测元件两端测量电压,需以“VoltageMeasurement”模块作为连接
开关电路构建一个包含一个负载,开关,分别由交流电源和直流电源供电的简单回路
观察开关元件的使用方法
直流电源供电回路2
交流电源开关回路为便于观察,将交流电频率设为1结论分析:1.IdealSwitch一般用于直流电路
breaker模块一般用于交流电路,breaker的执行能从一个外部Simulink信号或者是从一个内部的控制定时器控制一个电路的断开和闭合的状态
但需有过零点,故不适合直流电路
当与电源连接时,breaker模块必须设置过渡电阻、过渡电容,一般将Rs设置一个较大的值,Cs设置为inf
断路器内部电阻不能设置为0
不同的仿真算法和步长,会有很大差别,br
