第08章 UG特征的操作与编辑VIP专享VIP免费

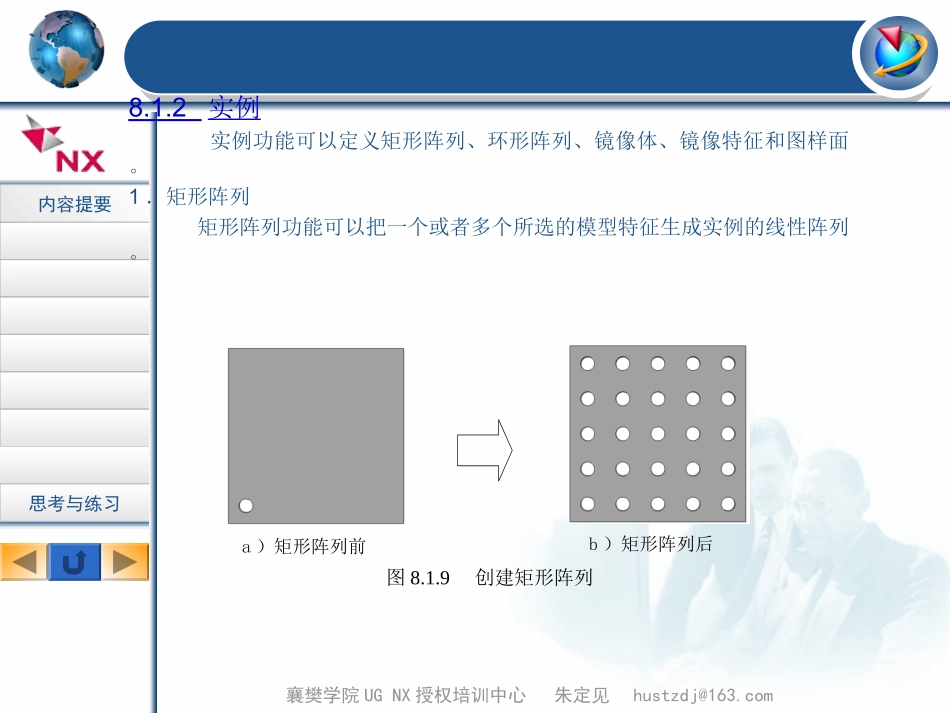

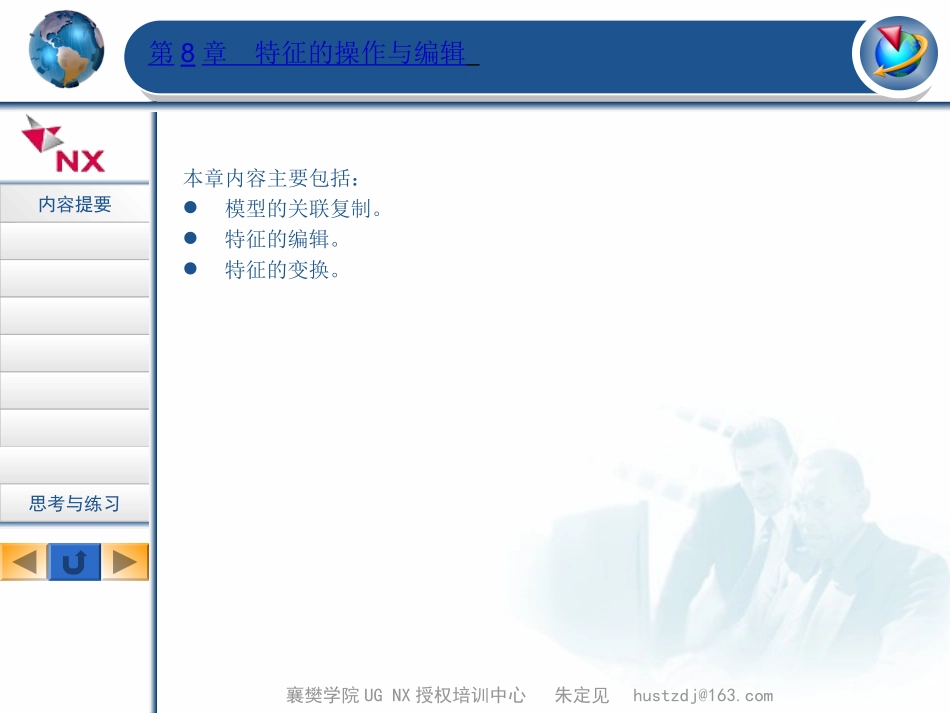

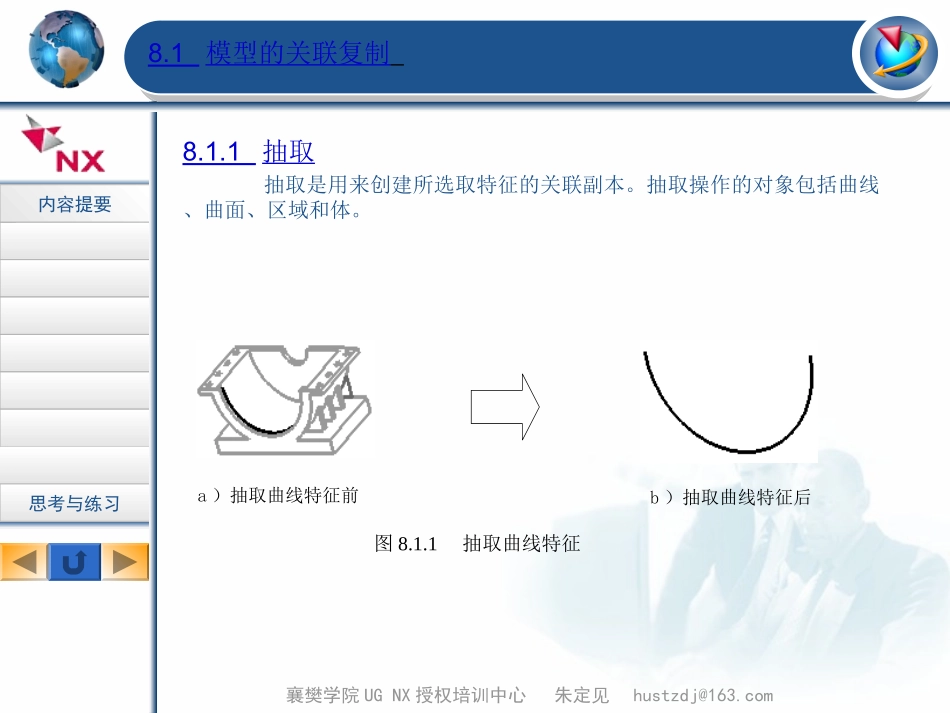

内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com本章内容主要包括：模型的关联复制。特征的编辑。特征的变换。第8章特征的操作与编辑内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.1.1抽取抽取是用来创建所选取特征的关联副本。抽取操作的对象包括曲线、曲面、区域和体。8.1模型的关联复制图8.1.1抽取曲线特征a）抽取曲线特征前b）抽取曲线特征后内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.1.2实例实例功能可以定义矩形阵列、环形阵列、镜像体、镜像特征和图样面。1．矩形阵列矩形阵列功能可以把一个或者多个所选的模型特征生成实例的线性阵列。图8.1.9创建矩形阵列a）矩形阵列前b）矩形阵列后内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com2．环形阵列环形阵列功能可以把一个或者多个所选的模型特征生成实例的圆周阵列。图8.1.14创建环形阵列b）环形阵列后a）环形阵列前选取实例特征内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com3．镜像体镜像体功能可以将所选的特征相对于一个平面或基准平面（称为镜像中心平面）进行镜像，从而得到所选的特征的一个副本。图8.1.22镜像体特征b）镜像体特征后a）镜像体特征前选取实例特征内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.2.1编辑参数编辑参数用于在创建特征时使用的方式和参数值的基础上编辑特征。8.2特征的编辑图8.2.1编辑参数b）编辑参数后a）编辑参数前选取编辑特征内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.2.2编辑定位【编辑定位】命令用于对目标特征重新定义位置，包括修改、添加和删除定位尺寸。图8.2.6创建环形阵列b）编辑定位后a）编辑定位前内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.2.3特征移动特征移动用于把无关联的特征移到需要的位置。图8.2.11特征移动b）特征移动后a）特征移动前内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.2.4特征重排序特征重排序可以改变特征应用于模型的次序，即将重定位特征移至选定的参考特征之前或之后。图8.2.15模型树b）特征重排序后a）特征重排序前内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.2.5特征的抑制与取消抑制特征的抑制操作可以从目标特征中移除一个或多个特征，当抑制相互关联的特征时，关联的特征也将被抑制。图8.2.18抑制特征b）抑制特征后a）抑制特征前内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.3.1平移变换平移变换用于把所选对象进行平移或复制到其他位置。8.3特征的变换图8.3.7特征平移内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.3.2比例变换比例变换用于对所选对象进行成比例的放大或缩小。图8.3.9比例变换a）比例变换前b）比例变换后内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.3.3绕点旋转绕点旋转命令用于把所选特征绕旋转轴（与ZC轴平行）旋转指定的角度。图8.3.12绕点旋转b）绕点旋转后a）绕点旋转前选取特征内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.3.4用直线作镜像用直线作镜像是将所选特征相对于选定的一条直线（镜像中心线）作镜像。图8.3.16用直线作镜像b）用直线作镜像后a）用直线作镜像前选取此圆环选取这两点内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.3.5变换命令中的矩形阵列矩形阵列主要用于将选中的对象从指定的原点开始，沿所给方向生成一个等间距的矩形阵列。图8.3.19矩形阵列a）矩形阵列前b）矩形阵列后内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.3.6变换命令中的环形阵列环形阵列用于将选中的对象从指定的原点开始，绕阵列的中心生成一个等角度间距的环形阵列。图8.3.22环形阵列a）环形阵列前b）环形阵列后内容提要思考与练习襄樊学院UGNX授权培训中心朱定见hustzdj@163.com8.3.7重定位重定位用于将所选的对象相对于参考坐标系移动到目标坐标系中。...
