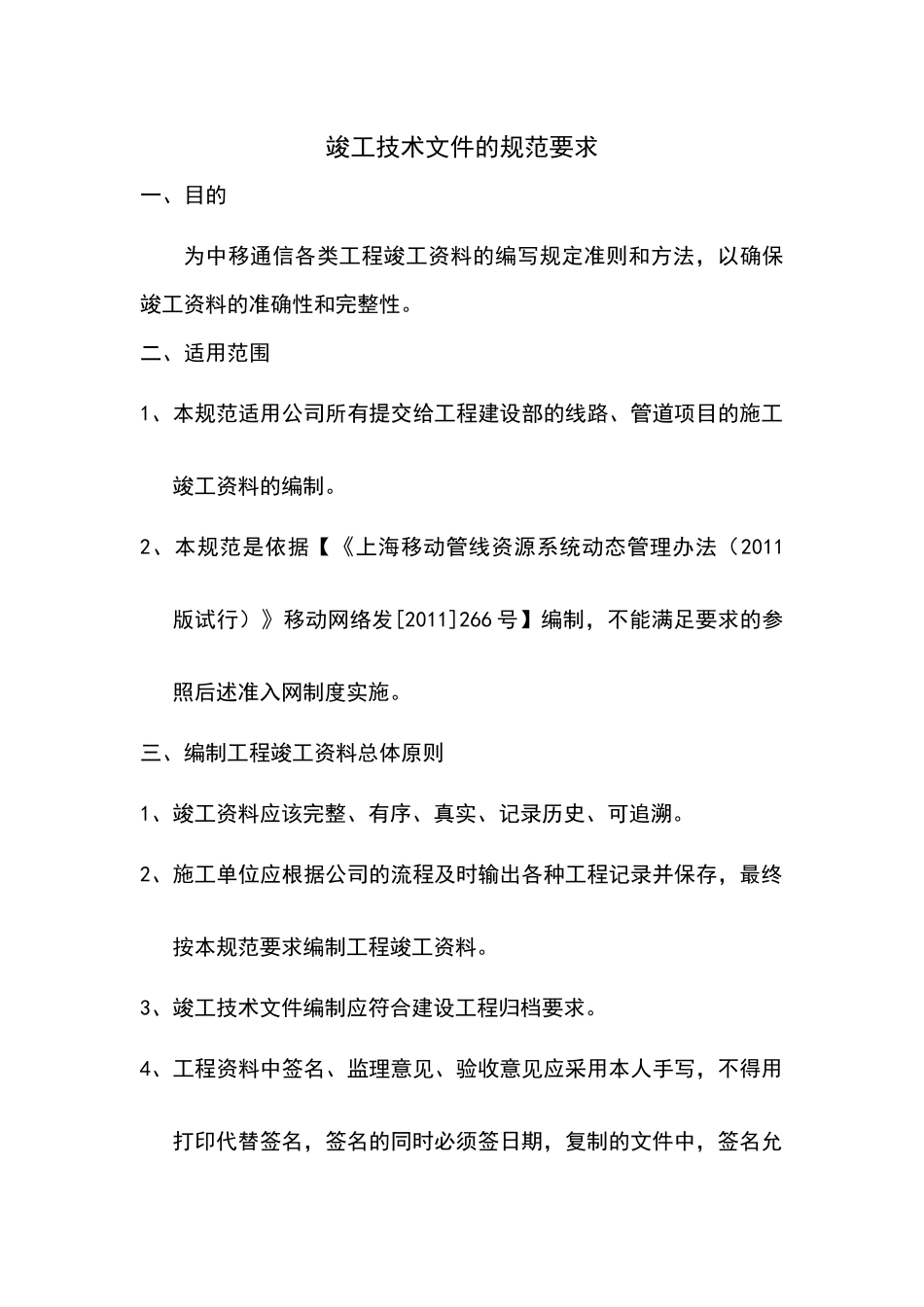

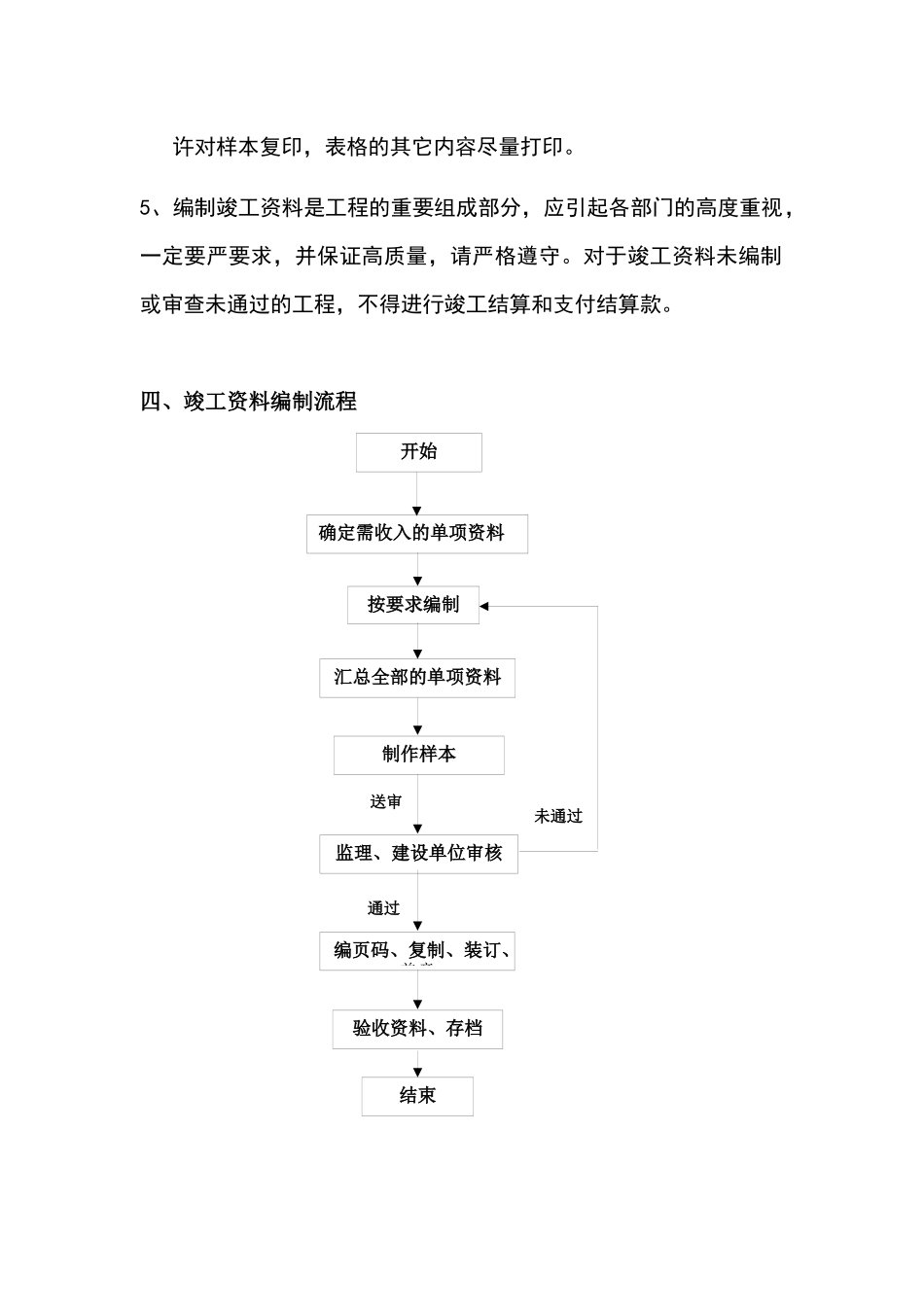

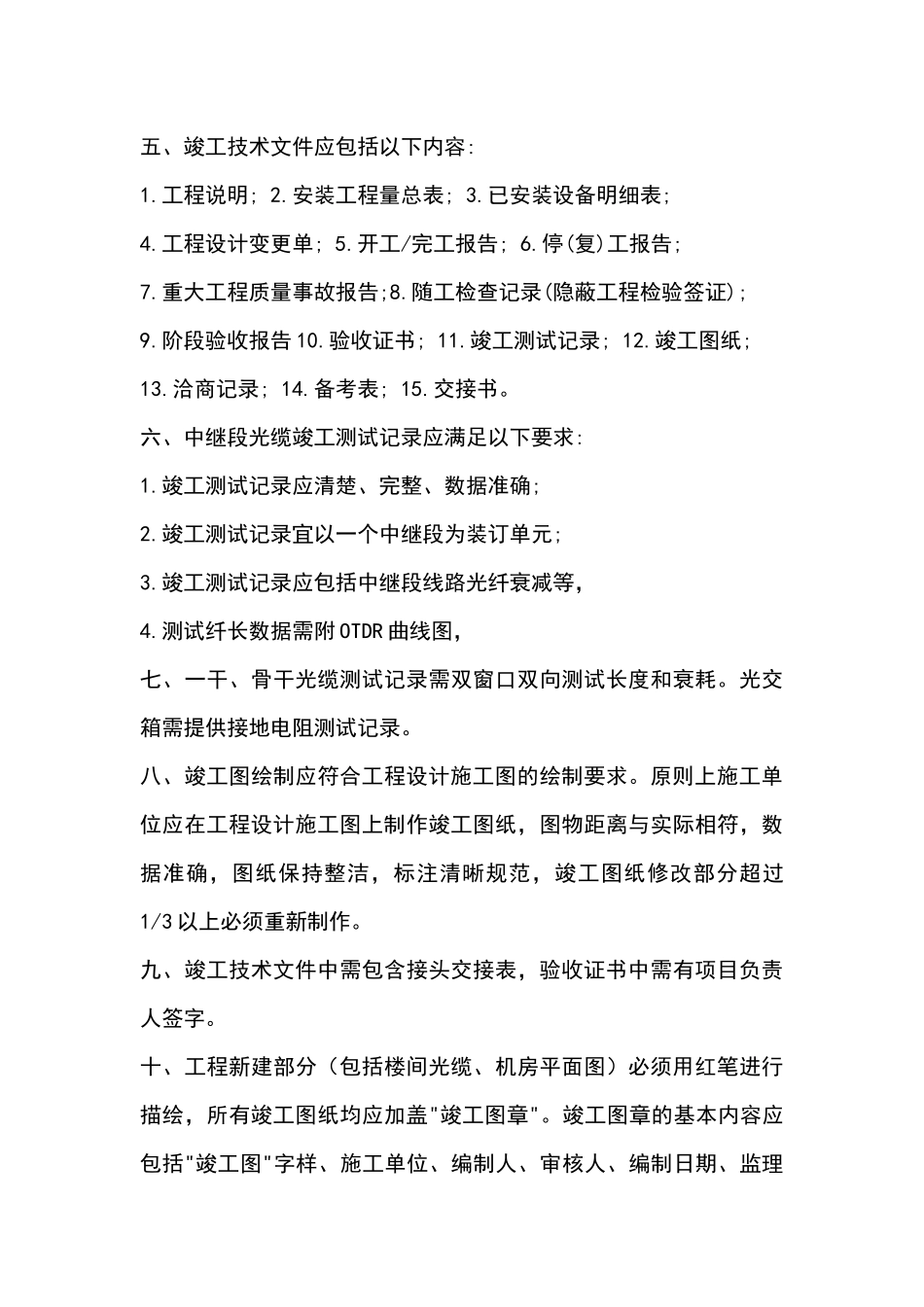

竣工技术文件的规范要求一、目的为中移通信各类工程竣工资料的编写规定准则和方法，以确保竣工资料的准确性和完整性。二、适用范围1、本规范适用公司所有提交给工程建设部的线路、管道项目的施工竣工资料的编制。2、本规范是依据【《上海移动管线资源系统动态管理办法（2011版试行）》移动网络发[2011]266号】编制，不能满足要求的参照后述准入网制度实施。三、编制工程竣工资料总体原则1、竣工资料应该完整、有序、真实、记录历史、可追溯。2、施工单位应根据公司的流程及时输出各种工程记录并保存，最终按本规范要求编制工程竣工资料。3、竣工技术文件编制应符合建设工程归档要求。4、工程资料中签名、监理意见、验收意见应采用本人手写，不得用打印代替签名，签名的同时必须签日期，复制的文件中，签名允许对样本复印，表格的其它内容尽量打印。5、编制竣工资料是工程的重要组成部分，应引起各部门的高度重视，一定要严要求，并保证高质量，请严格遵守。对于竣工资料未编制或审查未通过的工程，不得进行竣工结算和支付结算款。四、竣工资料编制流程通过未通过开始确定需收入的单项资料按要求编制汇总全部的单项资料制作样本监理、建设单位审核编页码、复制、装订、盖章验收资料、存档送审结束五、竣工技术文件应包括以下内容:1.工程说明;2.安装工程量总表;3.已安装设备明细表;4.工程设计变更单;5.开工/完工报告;6.停(复)工报告;7.重大工程质量事故报告;8.随工检查记录(隐蔽工程检验签证);9.阶段验收报告10.验收证书;11.竣工测试记录;12.竣工图纸;13.洽商记录;14.备考表;15.交接书。六、中继段光缆竣工测试记录应满足以下要求:1.竣工测试记录应清楚、完整、数据准确;2.竣工测试记录宜以一个中继段为装订单元;3.竣工测试记录应包括中继段线路光纤衰减等，4.测试纤长数据需附OTDR曲线图，七、一干、骨干光缆测试记录需双窗口双向测试长度和衰耗。光交箱需提供接地电阻测试记录。八、竣工图绘制应符合工程设计施工图的绘制要求。原则上施工单位应在工程设计施工图上制作竣工图纸，图物距离与实际相符，数据准确，图纸保持整洁，标注清晰规范，竣工图纸修改部分超过1/3以上必须重新制作。九、竣工技术文件中需包含接头交接表，验收证书中需有项目负责人签字。十、工程新建部分（包括楼间光缆、机房平面图）必须用红笔进行描绘，所有竣工图纸均应加盖"竣工图章"。竣工图章的基本内容应包括"竣工图"字样、施工单位、编制人、审核人、编制日期、监理单位、监理人等，且需项目负责人和总监签字。十一、光缆竣工系统图中必须标注：管孔排列图及光缆穿放位置、光缆段长、井距、光缆预留、接头井位置（GPS定位及标注物理位置）、道路名、机房（基站）详细地址、光缆属性、人井编号（资产属性），光交箱须标注箱号、芯数及位置（GPS定位及标注物理位置）等。十二、竣工系统图脚注应包括设计单位、设计人员、日期、光缆全称、工程编号、光缆型号（带状光缆写明几芯一带、结构）。十三、管道竣工图必须标注管孔排列、材质、距离，人井尺寸及编号、井盖材质（铁盖用字母F表示、复合用字母V表示、加锁的在字母后加+，例：1.5*0.9*1.2/F+,代表为加锁铁盖），标明非开挖的管道位置并附有导向记录，且提供管线执照原件或复印件。新建人井位置需GPS定位并附有定位数据。十四、光缆工程需提交OTDR测试曲线图，进入红线内超过100米，要求提供光缆路由示意图。十五、电力租杆部分的竣工资料，应提供光缆线路路由示意图，500米以上、跨路段的需标注杆/井号及距离、接头包位置、光缆型号及测试数据。十六、管道及光交接箱建设需提供相关执照，无执照的请提供相关说明，参照后述准入网制度实施。十七、综合架、ODF架、ODB现场编号与资管系统内编号相一致的要求（一）确定综合架、ODF架、ODB编号的3种方式1、新布放光缆所成端的原有综合架、ODF架、ODB时，现场施工人员应根据原有的综合架、ODF架、ODB上原有光缆的吊牌名称，确认该机架在资管系统的编号。即把机架上原成端的光缆信息反馈到中移公司，通过资源管理系统查询到原成端光缆所在的综合架、ODF架、ODB编号。2、新布放光缆所成端的原有综合架、ODF架...
