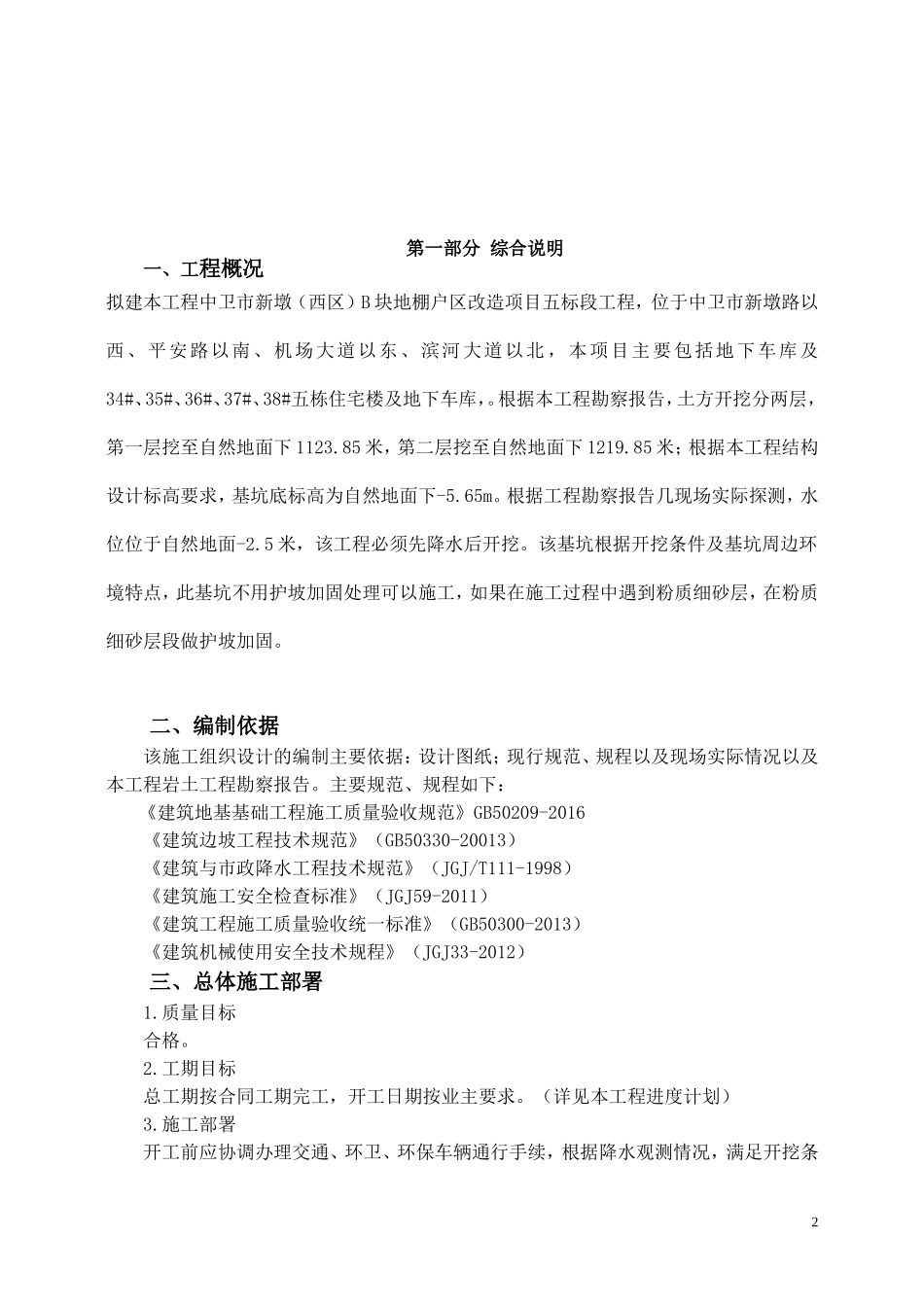

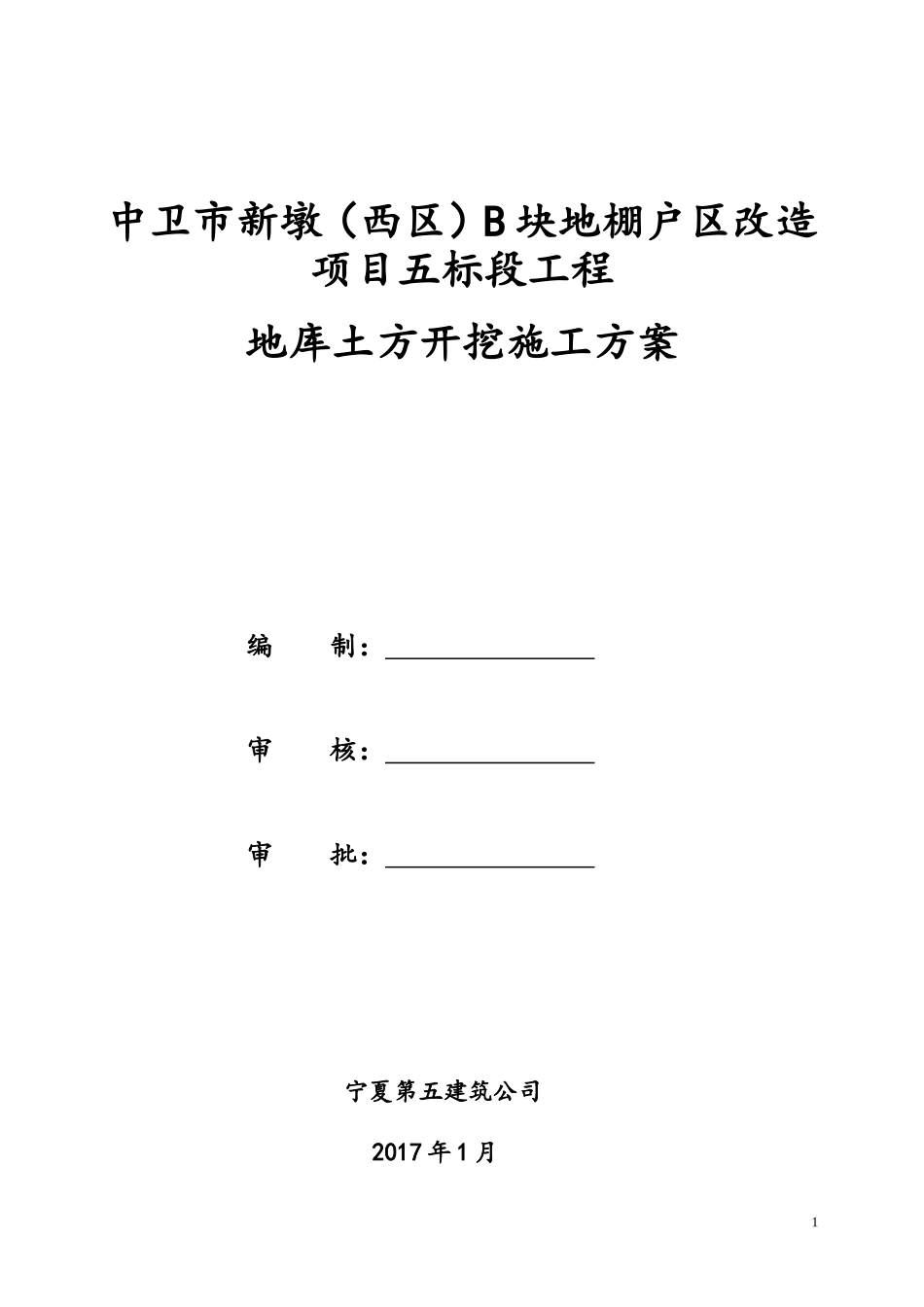

中卫市新墩（西区）B块地棚户区改造项目五标段工程地库土方开挖施工方案编制：审核：审批：宁夏第五建筑公司2017年1月1第一部分综合说明一、工程概况拟建本工程中卫市新墩（西区）B块地棚户区改造项目五标段工程，位于中卫市新墩路以西、平安路以南、机场大道以东、滨河大道以北，本项目主要包括地下车库及34#、35#、36#、37#、38#五栋住宅楼及地下车库，。根据本工程勘察报告，土方开挖分两层，第一层挖至自然地面下1123.85米，第二层挖至自然地面下1219.85米；根据本工程结构设计标高要求，基坑底标高为自然地面下-5.65m。根据工程勘察报告几现场实际探测，水位位于自然地面-2.5米，该工程必须先降水后开挖。该基坑根据开挖条件及基坑周边环境特点，此基坑不用护坡加固处理可以施工，如果在施工过程中遇到粉质细砂层，在粉质细砂层段做护坡加固。二、编制依据该施工组织设计的编制主要依据：设计图纸；现行规范、规程以及现场实际情况以及本工程岩土工程勘察报告。主要规范、规程如下：《建筑地基基础工程施工质量验收规范》GB50209-2016《建筑边坡工程技术规范》（GB50330-20013）《建筑与市政降水工程技术规范》（JGJ/T111-1998）《建筑施工安全检查标准》（JGJ59-2011）《建筑工程施工质量验收统一标准》（GB50300-2013）《建筑机械使用安全技术规程》（JGJ33-2012）三、总体施工部署1.质量目标合格。2.工期目标总工期按合同工期完工，开工日期按业主要求。（详见本工程进度计划）3.施工部署开工前应协调办理交通、环卫、环保车辆通行手续，根据降水观测情况，满足开挖条2件后，进行土方开挖。第二部分土方开挖工程方案一、方案编制依据编制依据:《建筑地基基础工程施工质量验收规范》GB50209-2016二、施工技术措施1、施工准备：（1）工程技术人员事先熟悉施工图，全面理解基坑开挖的平面尺寸及标高，制定可行的施工方案。（2）该工程施工所需临建、施工用水用电条件已具备。（3）测量放线工具、经纬仪、水准仪各一台，塔尺一个，50m钢卷尺1`把，并准备施工所需的木桩、线绳、线坠等。（4）施工机械，挖掘机一台、自卸运输车六台,装载机一台。（5）挖土工具：平锹、尖锹各10把。（6）操作工人15名。2、测量放线：首先由高程控制点，将标高引入该工程相邻建筑物，用红漆做标志。该工程平面座标及轴线定位，由测量部门负责放置，各控制点在建筑物以外5至10m处做控制引桩。施工前先对该工程的标高及平面轴线位置、尺寸进行核对，经建设单位及有关部门检验无误，并签字认可后方可进行施工。依据建筑物已确定的轴线位置，按1:0.5坡系数，用白灰撒出基础开挖外边线。三、土方开挖（1）土方开挖形式为大开挖，土方开挖采用挖掘机。挖土时挖掘机位于自然地平，自上而下，分层挖至坑底标高，先放好坡顶线、坡底线，经复测及验收合格后开始开挖。（2）机械挖土分两大步进行，第一步挖3m，第二步挖2.45m。预留20cm土层人工清理。（3）第一步先挖去面层至自然地坪下3m，自东向西进行。（4）第二步从-3m挖至-5.65m处，自西向东进行。（5）在开挖至距离坑底20cm以内时，测量人员抄出50cm水平线，在槽帮上钉水平标高小木楔，在基坑内抄若干个基准点，拉通线找平。（6）机械挖至最后一步时，测量人员随即放出基底边坡线。（7）开始由人工挖除20cm预留土体，用尺量好50cm标准尺杆，随时校核基底标高。并在清理好的基底上放好槽边线。人工清运土体倒退进行，若手推车不得不在挖好的基底土上行走时，必须垫好木板或厚铁皮，不得扰动基底土。（8）施工中对标准桩、观测点、管网加以保护，发现古墓文物及时申请有关部门处理。（9）质量控制标准项目序号检查项目允许偏差或允许值检验方法柱基挖方场地平整人工机械3基坑基槽主控项目1标高-50±30±50水准仪2长度宽度+200-50+300-300+500-150经纬仪用钢尺量一般项目1表面平整度202050用2m靠尺和楔形塞尺检查回填前，对基础、箱型基础墙或地下防水层、保护层等进行检查验收并办理隐检手续。四、计算方式放坡：依据现场土质和周围环境情况计划坡比，进行放坡,以保证边坡稳定和施工操作安全,基坑挖方安全边坡按以下方法计算:a、参数信息坑壁土类型：杂填...
