石油管道工石油工程质量常见问题-1VIP免费

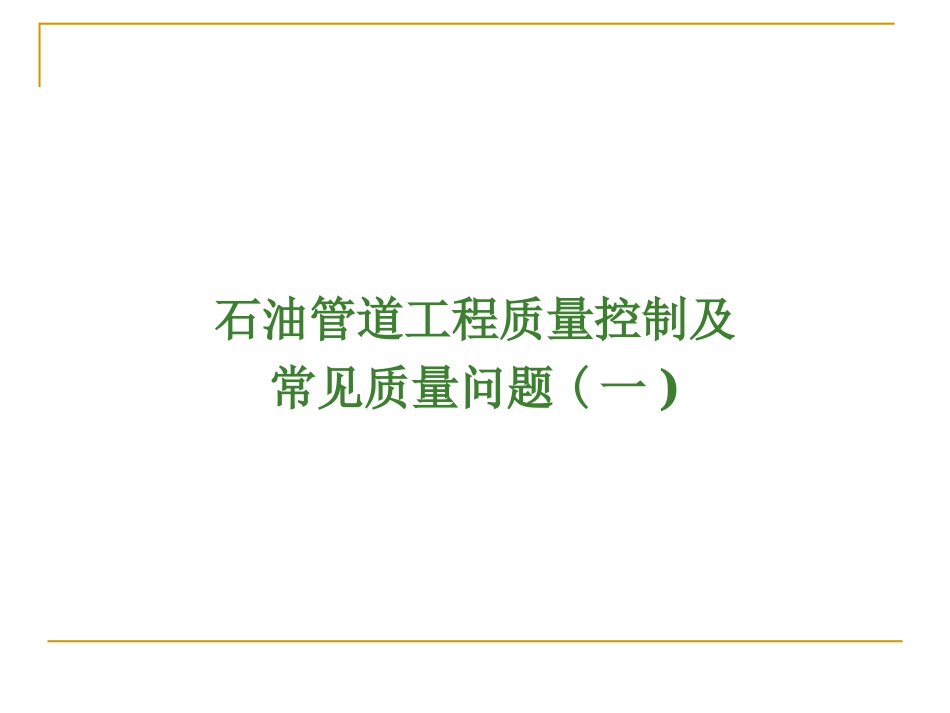

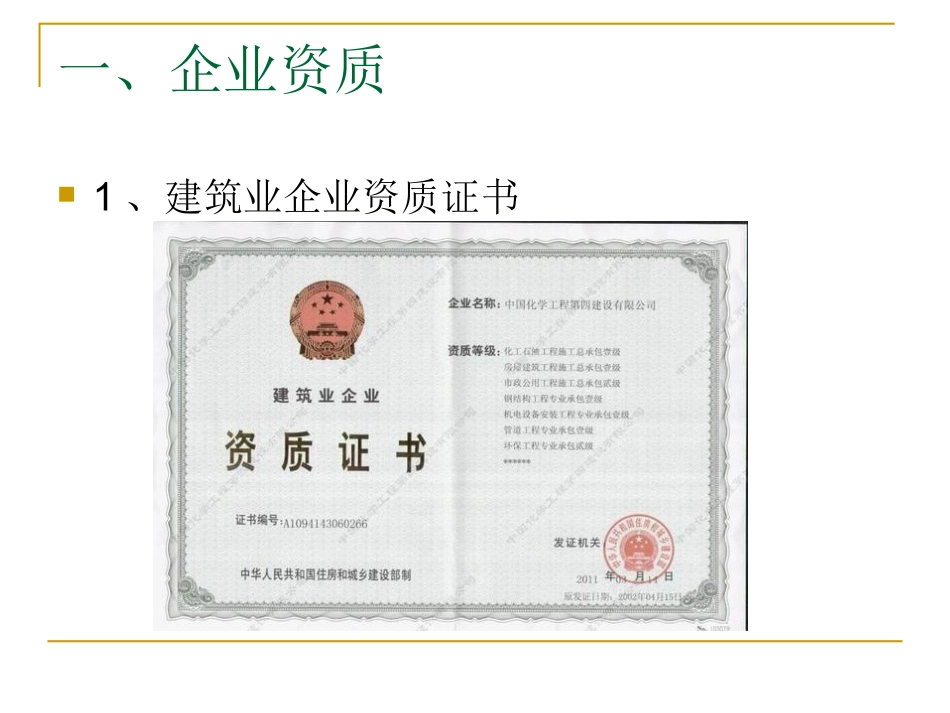

石油管道工程质量控制及常见质量问题(一)一、企业资质1、建筑业企业资质证书2、1、材料、管道附件验收常见质量问题钢管(防腐保温管）管道附件焊接材料补口补伤材料……二、实体质量材料及管道附件主要技术标准:《石油天然气工业管线输送系统用钢管》GB/T9711-2011代替：GB/T9711.1-1997、GB/T9711.2-1999GB/T9711.3-2005《输送流体用无缝钢管》GB/T8163-2008《高压锅炉用无缝钢管》GB5310-2008《优质碳素结构钢》GB/T699-1999《碳素结构钢》GB/T700-2006《低合金高强度结构钢》GB/T1591-2008《钢制对焊管件规范》SY/T0510-2010《钢制对焊无缝管件》GB/T12459-2005《油气输送用钢制弯管》SY/T5257－2004《钢板制对焊管件》GB/T13401-2005《大直径碳钢管法兰》GB/T13402-1992《钢制管法兰技术条件》GB/T9124-2010《钢制管法兰技术条件》GB/T9124—2000《阀门的检查与安装规范》SY/T4102-95《钢制管法兰、垫片、紧固件》HG/T20592～20635-2009《绝缘接头和绝缘法兰技术规范》SY/T0516-2008①、管材及管件主要技术指标：材质、管件的结构形式、管件端部加工、管件各部尺寸偏差、热处理及表面处理、外观质量、检验与试验等。管材及管件的质量证明文件：质量证明文件应能清楚的表明管件的规格、型号、材质、生产日期、生产制造标准、产品批号或编号、标准检验试验的结果。当购方在合同中有要求时，还应按合同要求的规定提供相应检测报告或证明文件。管件的现场验收管件安装前，应进行验收。验收时应对管件的质量证明文件、合格证进行查验核对，对管件的外观和几何尺寸进行检查。若发现质量有问题或对质量有怀疑时，应根据其质量问题，决定抽检项目，其抽检复验结果应符合的相应质量标准。《GB/T12459-2005钢制对焊无缝管件》A.管件质量文件及标志查验管件到达现场后，验收人员应首先查验管件的有关质量文件，包括出厂合格证、质量证明书、材质证明书等。此外还应核查管件的标识、标记等是否符合规定要求，当合同另有要求时，还应核查相应的书面文件。执行标准GB/T8163-2008《输送流体用无缝钢管》中关于20#机械性能的要求GB/T699-1999《优质碳素结构钢》的相关要求河北广浩管件有限公司生产的管件质量证明文件中执行标准为GB/T8163-2009，应为GB/T8163-2008；其中绝大多数管件的S、P含量超过了GB/T8163-2008要求的不超过0.030%的要求。河北发达钢管有限公司生产的D219×6.5和D88.9×3.75焊管的质量证明文件中，两种不同规格、不同壁厚、不同生产日期的钢管化学成分、力学性能等数据完全相同。L360MB清管三通质量证明文件中没有机械性能试验数据B.管件的外观及几何尺寸检查管件外观质量检查，发现明显划痕工艺管线表面有多处凹陷不锈钢管道本体上存在碰伤某工程典型材料质量问题1、D60×4、D140×4.5无缝管化学成分含量完全一致2、管件加工标准错误（HG/T12459），应为GB/T12459-2005；管件壁厚不同、材料标准各异但其化学成分、机械性能完全相同。3、材质为0Cr17Ni2Mo2的不锈钢弯头及大小头技术条件为GB3087。（GB3087-2008规定钢管由10、20牌号的钢制造）4、编号为“110104-3”、“110120-5”、“110120-6”的质量证明文件中管件材料技术条件标准为GB/T8162《结构用无缝钢管》。5、按照GB/T12459-2005生产的DN100-SCH20-20/90E(L)、DN150-SCH20-20/90E(L)90°弯头和DN100-SCH20-20/T(S)等径三通不符合GB/T12459-2005附录B中的壁厚分级。6、编号为“110105-8”的质量证明文件中90°丝扣弯头加工标准错误（HG/T14626），应为GB/T14626，该质量证明文件中的加工标准（GB/T14626）、技术条件标准（JB/T4726）均为作废标准，应分别执行GB/T14383-2008和NB/T47008-2010。7、山东嘉和不锈钢有限公司生产的D89×5、D114×5、D48×4、D60×4、D76×4、D168×6、D219×6、D402×9不锈钢管壁厚不同，但熔炼炉号均为10-A3985。管件的复验当设计要求复验或对管件质量（性能）有怀疑时应进行复验。如管件的质量证明书与到货的管件的钢号不符或管件上无钢号、质量证明书上数据不全或对其有怀疑、高压管件。复验项目应与设计要求、对钢管质量怀疑的内容相一致，...
