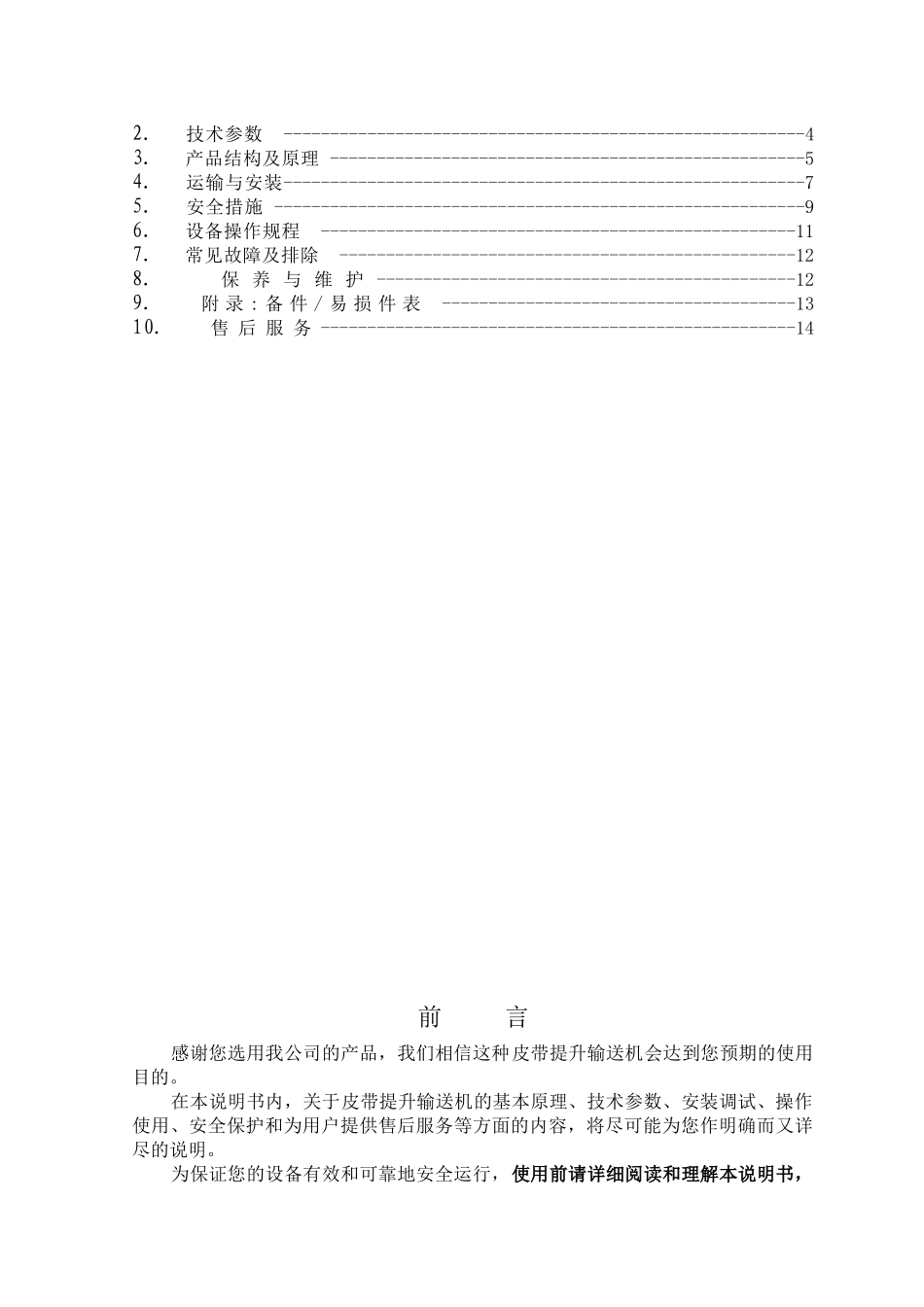

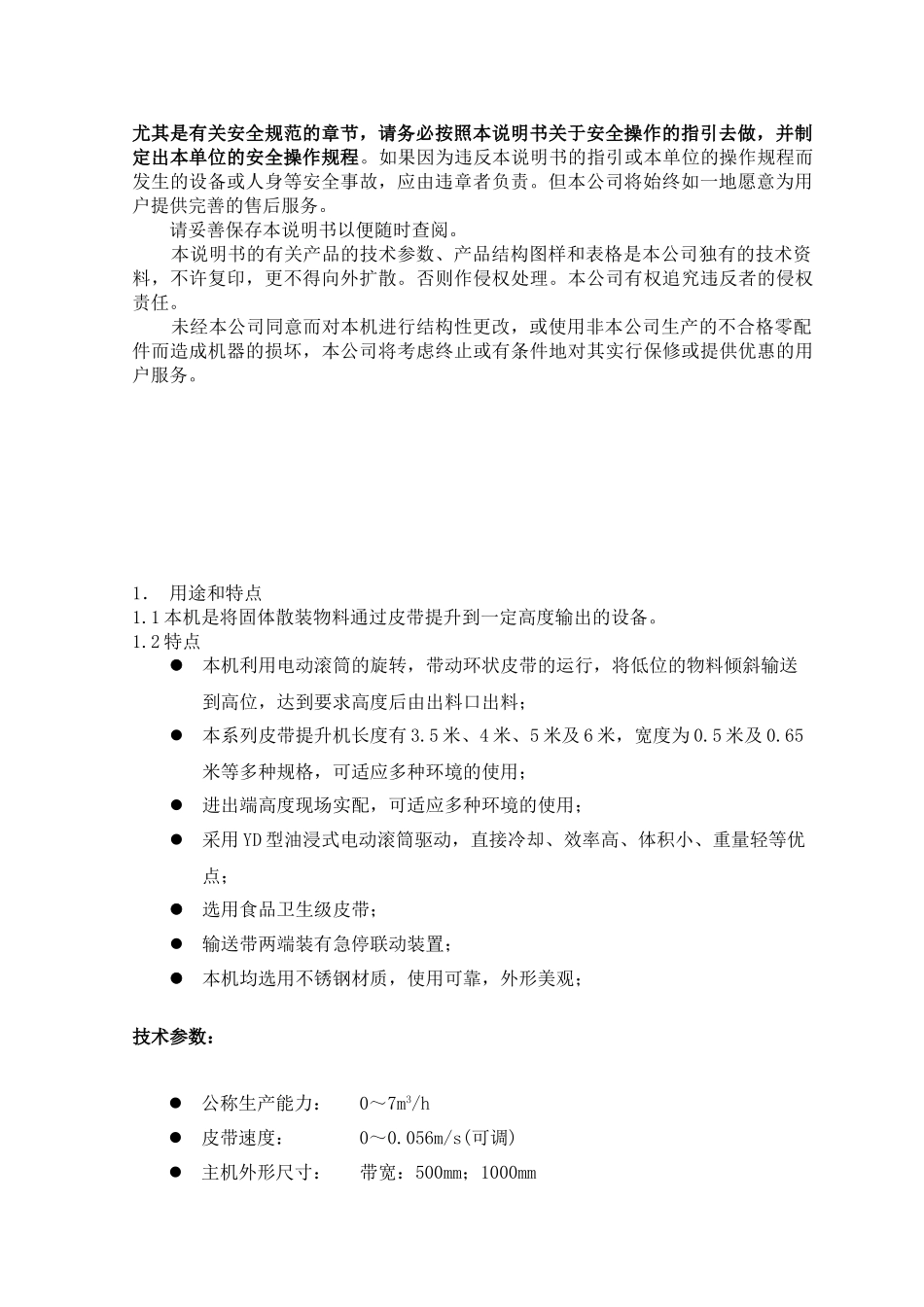

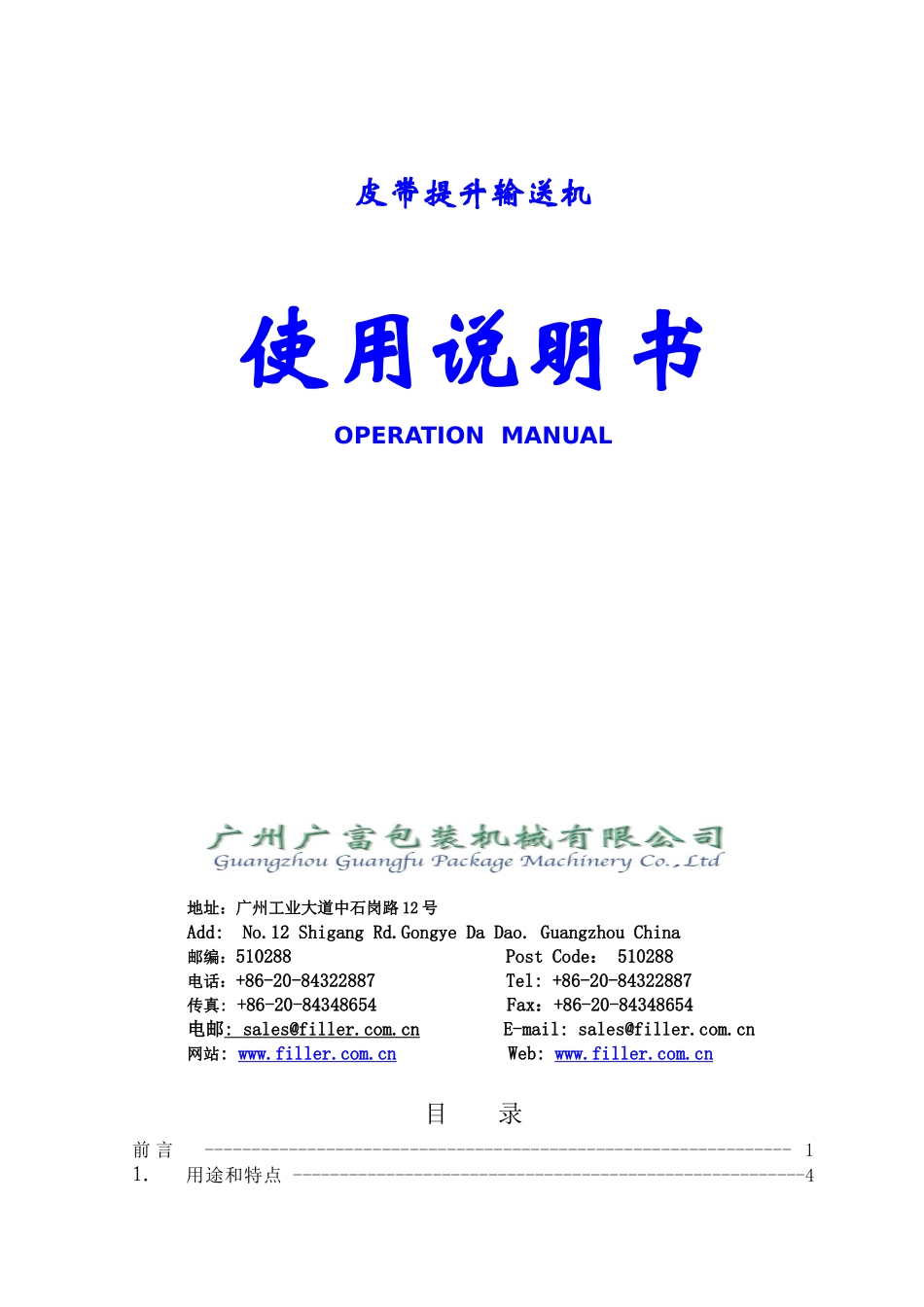

皮带提升输送机使用说明书OPERATIONMANUAL地址：广州工业大道中石岗路12号Add:No.12ShigangRd.GongyeDaDao.GuangzhouChina邮编：510288PostCode：510288电话：+86-20-84322887Tel:+86-20-84322887传真:+86-20-84348654Fax：+86-20-84348654电邮:sales@filler.com.cnE-mail:sales@filler.com.cn网站:www.filler.com.cnWeb:www.filler.com.cn目录前言---------------------------------------------------------------11.用途和特点-------------------------------------------------------42.技术参数--------------------------------------------------------43.产品结构及原理---------------------------------------------------54.运输与安装--------------------------------------------------------75.安全措施---------------------------------------------------------96.设备操作规程---------------------------------------------------117.常见故障及排除-------------------------------------------------128.保养与维护---------------------------------------------129.附录:备件/易损件表--------------------------------------1310.售后服务---------------------------------------------------14前言感谢您选用我公司的产品，我们相信这种皮带提升输送机会达到您预期的使用目的。在本说明书内，关于皮带提升输送机的基本原理、技术参数、安装调试、操作使用、安全保护和为用户提供售后服务等方面的内容，将尽可能为您作明确而又详尽的说明。为保证您的设备有效和可靠地安全运行，使用前请详细阅读和理解本说明书，尤其是有关安全规范的章节，请务必按照本说明书关于安全操作的指引去做，并制定出本单位的安全操作规程。如果因为违反本说明书的指引或本单位的操作规程而发生的设备或人身等安全事故，应由违章者负责。但本公司将始终如一地愿意为用户提供完善的售后服务。请妥善保存本说明书以便随时查阅。本说明书的有关产品的技术参数、产品结构图样和表格是本公司独有的技术资料，不许复印，更不得向外扩散。否则作侵权处理。本公司有权追究违反者的侵权责任。未经本公司同意而对本机进行结构性更改，或使用非本公司生产的不合格零配件而造成机器的损坏，本公司将考虑终止或有条件地对其实行保修或提供优惠的用户服务。1．用途和特点1.1本机是将固体散装物料通过皮带提升到一定高度输出的设备。1.2特点本机利用电动滚筒的旋转，带动环状皮带的运行，将低位的物料倾斜输送到高位，达到要求高度后由出料口出料；本系列皮带提升机长度有3.5米、4米、5米及6米，宽度为0.5米及0.65米等多种规格，可适应多种环境的使用；进出端高度现场实配，可适应多种环境的使用；采用YD型油浸式电动滚筒驱动，直接冷却、效率高、体积小、重量轻等优点；选用食品卫生级皮带；输送带两端装有急停联动装置；本机均选用不锈钢材质，使用可靠，外形美观；技术参数：公称生产能力：0～7m3/h皮带速度：0～0.056m/s(可调)主机外形尺寸：带宽：500mm；1000mm长度：3.5m；4米；5米；6米滚筒直径：φ174；φ216输送形式：V带输送；平带输送滚筒长度：550mm；1020mm电动滚筒功率：0.75kw3．产品结构3.1本机的主要构件（4米带主要构件）（如图所示）序号代号名称数量材料SS系列皮带提升机1YD-0.75-0.25-550-174电动滚筒1(不用支架)不锈钢2SS651-1支座4不锈钢3SS651-2-0出料口组件14SS454-1-0横梁组件1焊接件5SS454-2-0支脚1组件1焊接件6SS651-5-0上托辊组件57SS651-6-0下托辊组件58HS-S002ZS(R)环型皮带1PVC(食品级)9SS454-3-0支脚2组件1焊接件10550-174从动滚筒1(不用支架)不锈钢5000.25米/秒日月年2700出厂日期：皮带宽度：带速：提升高度：出厂编号：电机功率：主机外型尺寸：电压：广州广富包装机械有限公司500皮带提升输送机6000×800×2700380V3相0.75KW11SS454-5-0料斗组件1焊接件12SS651-9支架41Cr18Ni913本图管21Cr18Ni914SS454-4铭牌1304SS系列皮带提升机4运输与安装4.1长途运输，如铁道或海运必须按标准钉箱后才能发运。4.2吊运吊运前请卸下隔门...
