电磁振荡的周期和频率VIP免费

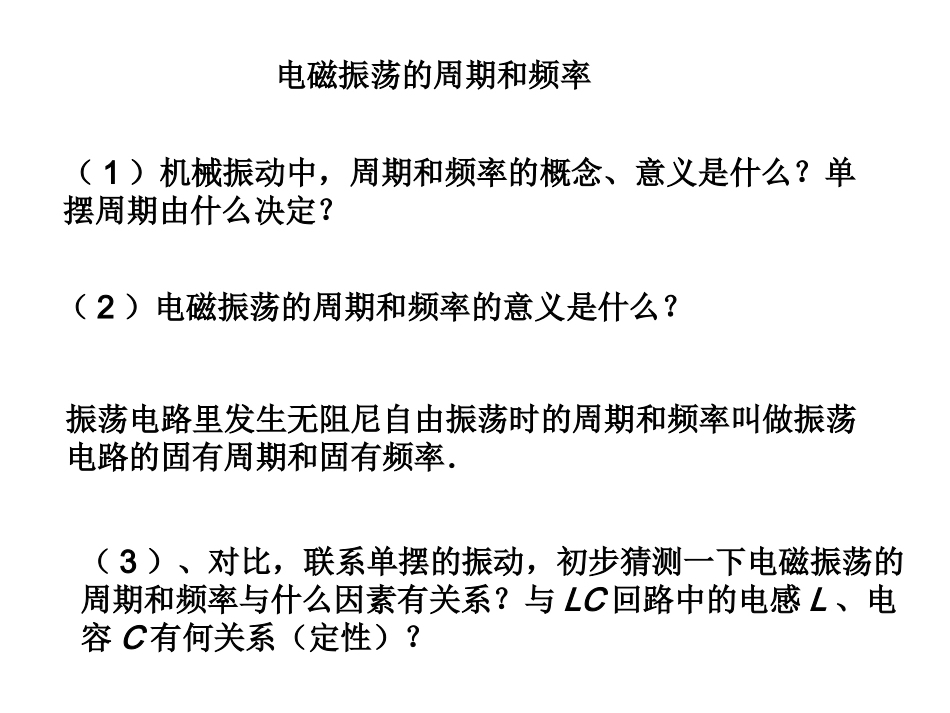

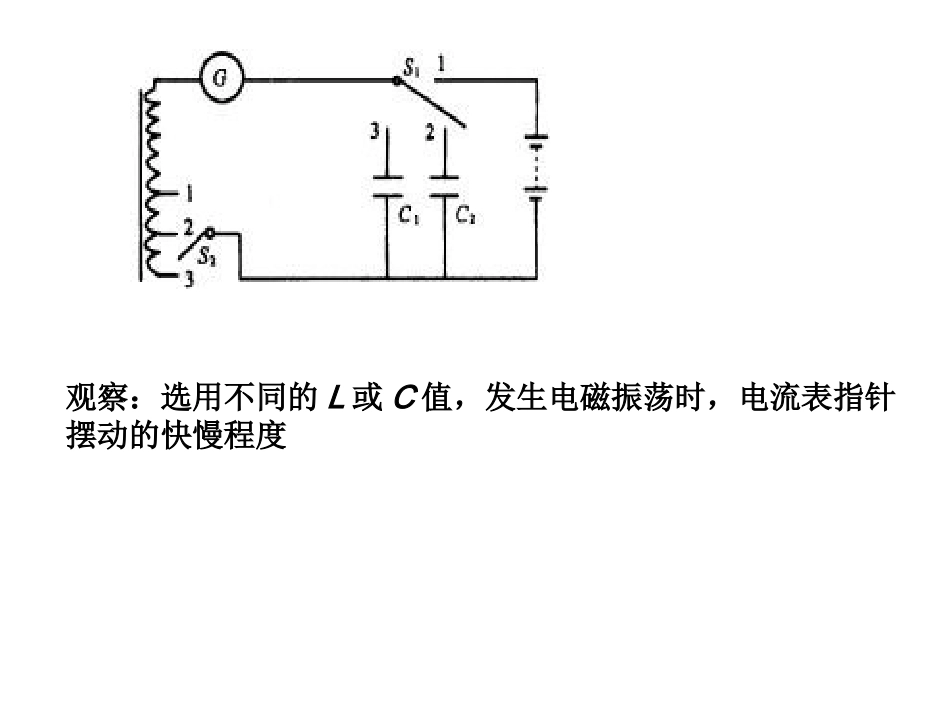

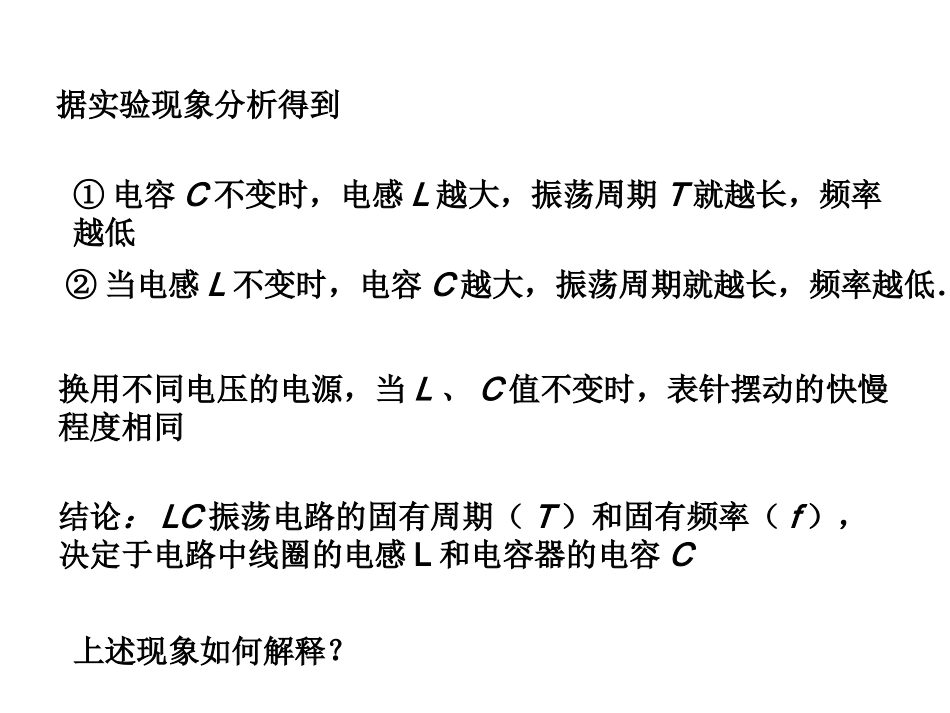

电磁振荡的周期和频率（1）机械振动中，周期和频率的概念、意义是什么？单摆周期由什么决定？（2）电磁振荡的周期和频率的意义是什么？振荡电路里发生无阻尼自由振荡时的周期和频率叫做振荡电路的固有周期和固有频率．（3）、对比，联系单摆的振动，初步猜测一下电磁振荡的周期和频率与什么因素有关系？与LC回路中的电感L、电容C有何关系（定性）？观察：选用不同的L或C值，发生电磁振荡时，电流表指针摆动的快慢程度据实验现象分析得到①电容C不变时，电感L越大，振荡周期T就越长，频率越低②当电感L不变时，电容C越大，振荡周期就越长，频率越低．换用不同电压的电源，当L、C值不变时，表针摆动的快慢程度相同结论：LC振荡电路的固有周期（T）和固有频率（f），决定于电路中线圈的电感L和电容器的电容C上述现象如何解释？电容越大，容纳电荷就越多，充放电需要的时间就越长，因而周期就长，频率就低．线圈的电感L越大，阻碍电流变化的延时作用就越强，使放电、充电的时间就越长．因而周期就越长，频率就越低，LC电路的周期和频率由电路本身的性质（L、C值）决定，与电容器的带电量的多少，电流大小无关总结规律并运用1、固有周期和固有频率公式电磁振荡的固有周期T，跟LC电路中电感L和电容C的乘积的平方根成正比，即单位式中T、f、L、C的单位分别是秒、赫、亨和法（单位符号是s、Hz、H、F）公式表明，适当地选择电容C和电感L，就可以使电路的固有周期和频率符合我们的各种需要，通常应用中是可变电容器和电感线圈组成LC电路，收音机中调节谐振电路的周期，就是通过调节可变电容来实现的①旋入动片，旋出动片时正对面积如何变化？电容C大小如何改变？②C变化对周期、频率大小变化有何关系．例题讲析【例1】如图所示LC振荡电路中可变电容器C的取值范围为10pF～360pF，线圈的电感为L=0.01H，求此电路能获得的振荡电流的最高频率多大？【例2】在图（甲）中，LC振荡电路中规定图示电流方向为电流i的方向，则振荡电流随时间变化的图像如图（乙）所示那么，电路中各物理量在一个周期内的情况是：________________时刻，电容器上带电量为零；________________时刻，线圈中的磁场最强；________________时刻，电容器两板间的电场强度值最大；____________时刻，电路中电流达到反向最大值；________________时刻内是对电容器的充电过程．总结、扩展1、LC振荡电路的周期公式，频率公式要理解其物理含义，它只由电路本身的特性（L、C值）决定，所以叫做固有周期和固有频率，应用中，通过改变LC回路中的电感L或电容C，周期和频率也随之改变，满足各种需要．2、应用周期公式、频率公式进行计算时，要特别注意各个物理量的单位，常用电容器的单位有微法（F）和皮法（pF），代入公式时一定要换为法（F），电感L的单位有时是毫亨或微亨（mH或H），代入公式时要换为亨（H），这样得到的周期和频率的单位才是正确的（秒和赫
