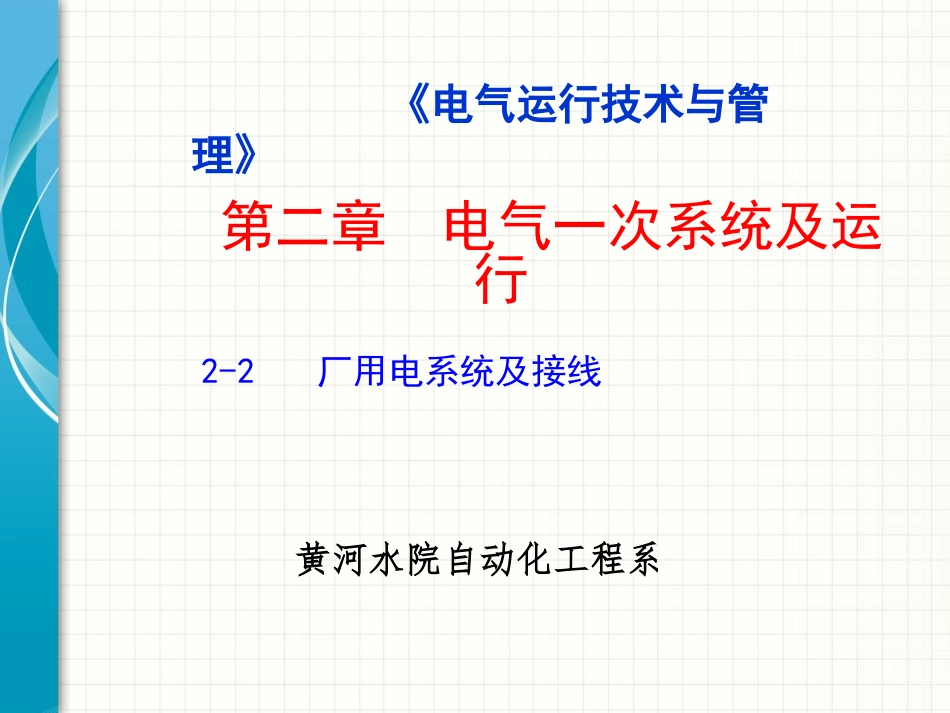

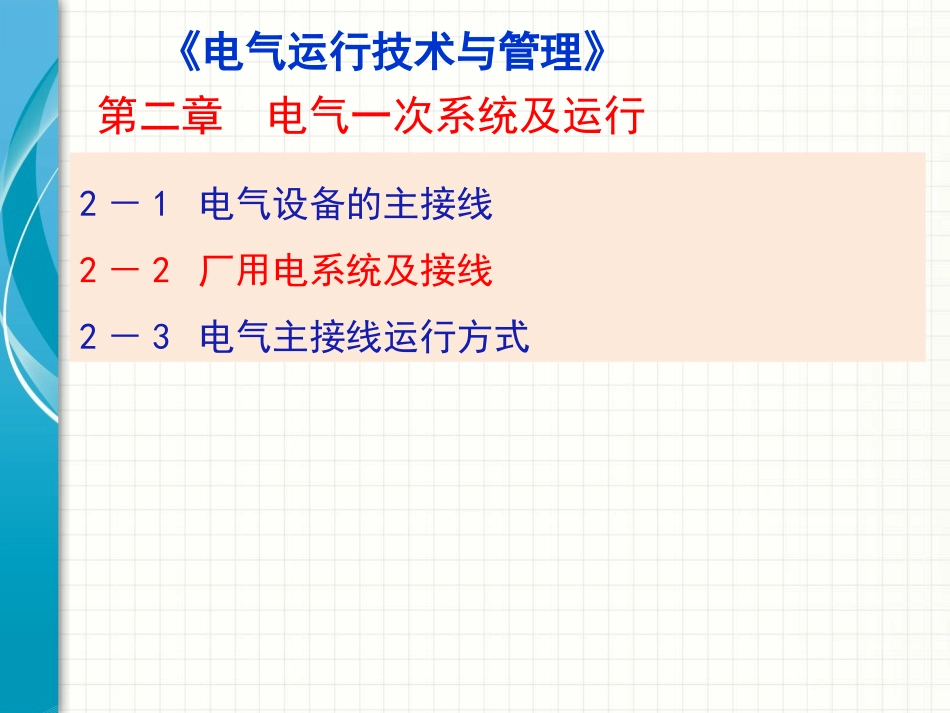

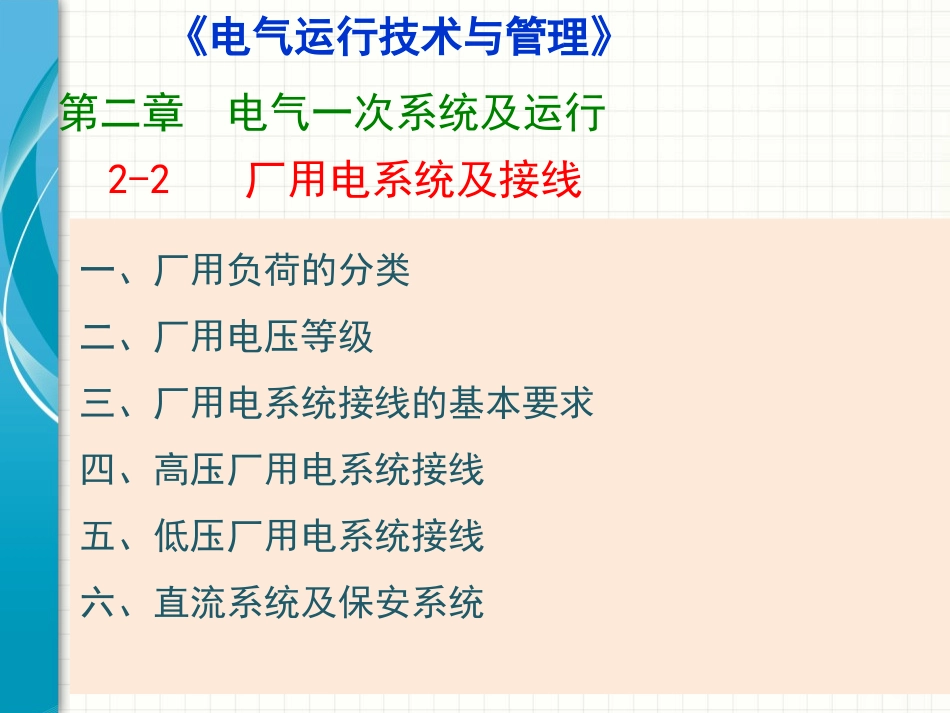

第二章电气一次系统及运行《电气运行技术与管理》黄河水院自动化工程系2-2厂用电系统及接线第二章电气一次系统及运行2－1电气设备的主接线2－2厂用电系统及接线2－3电气主接线运行方式《电气运行技术与管理》2-2厂用电系统及接线一、厂用负荷的分类二、厂用电压等级三、厂用电系统接线的基本要求四、高压厂用电系统接线五、低压厂用电系统接线六、直流系统及保安系统《电气运行技术与管理》第二章电气一次系统及运行2-2厂用电系统及接线厂用电：发电厂用于保证发电机组的主要设备（锅炉、汽轮机或水轮机、发电机等）和输煤、磨煤、除尘、水处理等设备正常运行的用电，以及全厂的运行、操作、试验、检修、照明等用电设备的用电统称为“厂用电”。厂用电率：厂用电耗电量占发电厂全部发电量的百分数。凝汽式火电厂：5%－8%热电厂：8%－13%水电厂：0.5%－1%2-2厂用电系统及接线一、厂用负荷的分类根据用电设备在生产中的作用及突然供电中断时造成危害的程度，可分为五类：（1）Ⅰ类负荷不允许停电的负荷短时（一般指手动切换恢复供电所需的时间）停电将影响人身或设备安全，使机组运转停顿或发电量大幅度下降的负荷，如给水泵、凝结水泵、送风机、吸风机等。通常有两套电源互为备用，分别接到有两个独立电源的母线上，自动切换。2-2厂用电系统及接线一、厂用负荷的分类（2）II类负荷指允许短时停电（几秒至几分钟），但较长时间停电可能损坏设备或影响机组的负荷，如输煤设备、工业水泵、疏水泵等。对接有II类负荷的厂用母线，应由两个独立电源供电，一般采用手动切换。（3）III类负荷指长时间停电不会直接影响生产的负荷。如试验室和中央修配厂的用电设备等。对于III类负荷一般由一个电源供电。2-2厂用电系统及接线一、厂用负荷的分类（4）事故保安负荷停机过程中及停机后一段时间内应保证供电的负荷。这类负荷停电将引起主要设备损坏，重要的自动控制失灵或推迟恢复供电。根据对电源要求不同，事故保安负荷分为两种：①直流保安负荷（零II）由蓄电池组供电，如发电机的直流润滑油泵等；②交流保安负荷（零III）,平时由交流厂用电供电，失去厂用电源时，交流保安电源一般采用快速自启动的柴油发电机组自动投入供电，如200MW及以上机组的盘车电动机。2-2厂用电系统及接线一、厂用负荷的分类（5）不间断供电负荷（零I）在机组启动、运行和停机过程中，甚至停机以后的一段时间内，需要连续供电并具有恒频恒压特性的负荷，如实时控制用电子计算机，不间断供电装置等，一般采用蓄电池组供电的电动机发电机组或配备静态开关的静态逆变装置向其供电。2-2厂用电系统及接线二、厂用电压等级发电厂厂用电系统电压等级是根据发电机额定电压、厂用电动机的电压和厂用电网络的可靠运行等诸方面因素，经过经济、技术综合比较后确定的。发电厂中厂用电一般采用的供电网络的电压：低压供电网络为0.4KV(380/220V);髙压供电网络有3KV、6KV、10KV等。2-2厂用电系统及接线二、厂用电压等级目前，我国600MW机组厂用电电压等级广泛使用如下两种方案：（1）采用3KV、10KV两级厂用电压。2000KW及以上的电动机采用10KV，200-2000KW电动机采用3KV电压，75〜200KW电动机接于400V动力中心配电，5KW以下由电动机控制中心配电。（2）采用6KV—级厂用电压等级。200KW及以上的电动机由6KV供电，200KW及以下电动机由400V供电。目前国内新建600MW机组电厂基本上采用6KV—个厂用电压等级。2-2厂用电系统及接线三、厂用电系统接线的基本要求由于厂用电负荷多、分布广、工作环境差和操作频繁等原因，厂用电事故在发电厂事故中占有很大的比例。很多全厂停电事故是由于厂用电事故引起的。因此，必须对厂用电系统进行合理设计从而保证安全运行。2-2厂用电系统及接线三、厂用电系统接线的基本要求对大型汽轮发电机组的厂用电接线有如下要求：（1）每台机组的厂用电系统必须独立。厂用电接线在任何运行方式下，因一台机组故障而停减其辅机的电气故障不应影响其他机组的运行，并要求受厂用电故障影响而停运的机组应能在短期内恢复本机组的运行。（2）全厂性公用负荷应分散接入不同机组的厂用母线或公用负荷母线。在厂用电系统接线...
