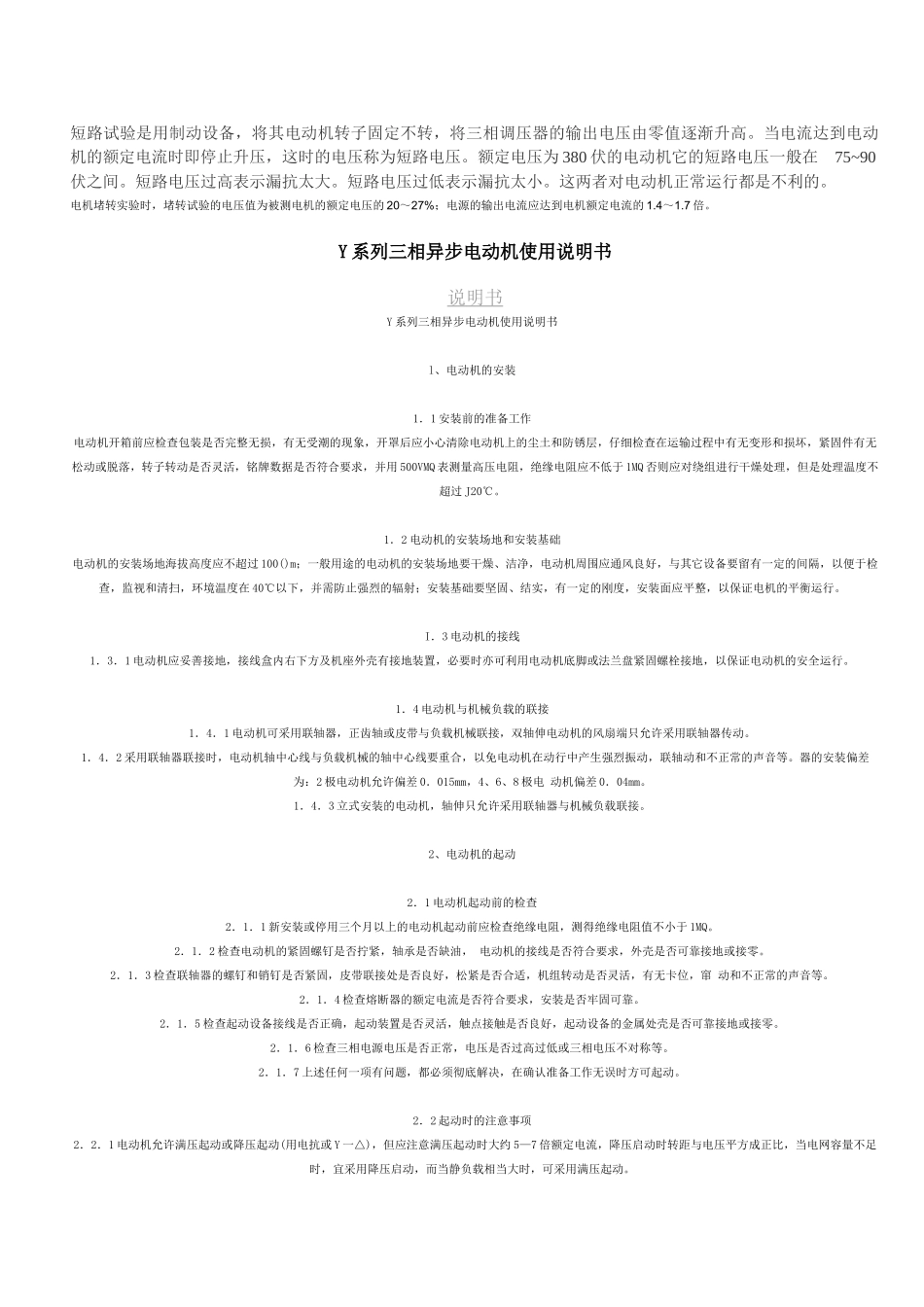

电机短路试验VIP免费

短路试验是用制动设备，将其电动机转子固定不转，将三相调压器的输出电压由零值逐渐升高。当电流达到电动机的额定电流时即停止升压，这时的电压称为短路电压。额定电压为380伏的电动机它的短路电压一般在75~90伏之间。短路电压过高表示漏抗太大。短路电压过低表示漏抗太小。这两者对电动机正常运行都是不利的。电机堵转实验时，堵转试验的电压值为被测电机的额定电压的20～27%；电源的输出电流应达到电机额定电流的1.4～1.7倍。Y系列三相异步电动机使用说明书说明书Y系列三相异步电动机使用说明书l、电动机的安装1．1安装前的准备工作电动机开箱前应检查包装是否完整无损，有无受潮的现象，开罩后应小心清除电动机上的尘土和防锈层，仔细检查在运输过程中有无变形和损坏，紧固件有无松动或脱落，转子转动是否灵活，铭牌数据是否符合要求，并用500VMQ表测量高压电阻，绝缘电阻应不低于1MQ否则应对绕组进行干燥处理，但是处理温度不超过J20℃。1．2电动机的安装场地和安装基础电动机的安装场地海拔高度应不超过100()m；一般用途的电动机的安装场地要干燥、洁净，电动机周围应通风良好，与其它设备要留有一定的间隔，以便于检查，监视和清扫，环境温度在40℃以下，并需防止强烈的辐射；安装基础要坚固、结实，有一定的刚度，安装面应平整，以保证电机的平衡运行。I．3电动机的接线1．3．1电动机应妥善接地，接线盒内右下方及机座外壳有接地装置，必要时亦可利用电动机底脚或法兰盘紧固螺栓接地，以保证电动机的安全运行。1．4电动机与机械负载的联接1．4．1电动机可采用联轴器，正齿轴或皮带与负载机械联接，双轴伸电动机的风扇端只允许采用联轴器传动。1．4．2采用联轴器联接时，电动机轴中心线与负载机械的轴中心线要重合，以免电动机在动行中产生强烈振动，联轴动和不正常的声音等。器的安装偏差为：2极电动机允许偏差0．015mm，4、6、8极电动机偏差0．04mm。1．4．3立式安装的电动机，轴伸只允许采用联轴器与机械负载联接。2、电动机的起动2．1电动机起动前的检查2．1．1新安装或停用三个月以上的电动机起动前应检查绝缘电阻，测得绝缘电阻值不小于1MQ。2．1．2检查电动机的紧固螺钉是否拧紧，轴承是否缺油，电动机的接线是否符合要求，外壳是否可靠接地或接零。2．1．3检查联轴器的螺钉和销钉是否紧固，皮带联接处是否良好，松紧是否合适，机组转动是否灵活，有无卡位，窜动和不正常的声音等。2．1．4检查熔断器的额定电流是否符合要求，安装是否牢固可靠。2．1．5检查起动设备接线是否正确，起动装置是否灵活，触点接触是否良好，起动设备的金属处壳是否可靠接地或接零。2．1．6检查三相电源电压是否正常，电压是否过高过低或三相电压不对称等。2．1．7上述任何一项有问题，都必须彻底解决，在确认准备工作无误时方可起动。2．2起动时的注意事项2．2．1电动机允许满压起动或降压起动(用电抗或Y一△)，但应注意满压起动时大约5—7倍额定电流，降压启动时转距与电压平方成正比，当电网容量不足时，宜采用降压启动，而当静负载相当大时，可采用满压起动。2．2．2当电源相序A、B、C分别与接线板线柱Ul、V1、w．相对应时，电动机的转向从主轴端视之为顺时针。2．2．3电动机一般应有热保护装置，根据电动机的额定电流，调整保护装置的整定值。2．2．4合闸后，若电动机不转，应迅速、果断地拉闸，以免烧毁电动机。2．2．5电动机起动后注意观察传动装置，生产机械及线路电压电流，若有异常现象，应立即停机查明故障并排除之后，方可重新合闸起动。2．2．6按电动机的技术要求，限制电动机连续起动次数，一般空载连续起动不超过3次，电动机长期运行至热态，停机后起动，不得超过2次。2．2．7若干台电动机由同一台变压器供电时，不能同时起动，应由大到小逐台起动。3、电动机的运行3．1电动机在运行过程中，表面应保持常清洁，进风口不毙尘土纤维的阻碍。3．2电源频率与额定频率偏差不得超过l％；电源电压与额定电压偏差不超过5％。3．3电动机的电流不允许超过额定电流10％。3．4连续工作的电动机不允许长期过载运行。3．5电动机空载或负载运行时不应有断续或异常的声音或振动。3．6当电动...
