电工与电子技术基础教案VIP专享VIP免费

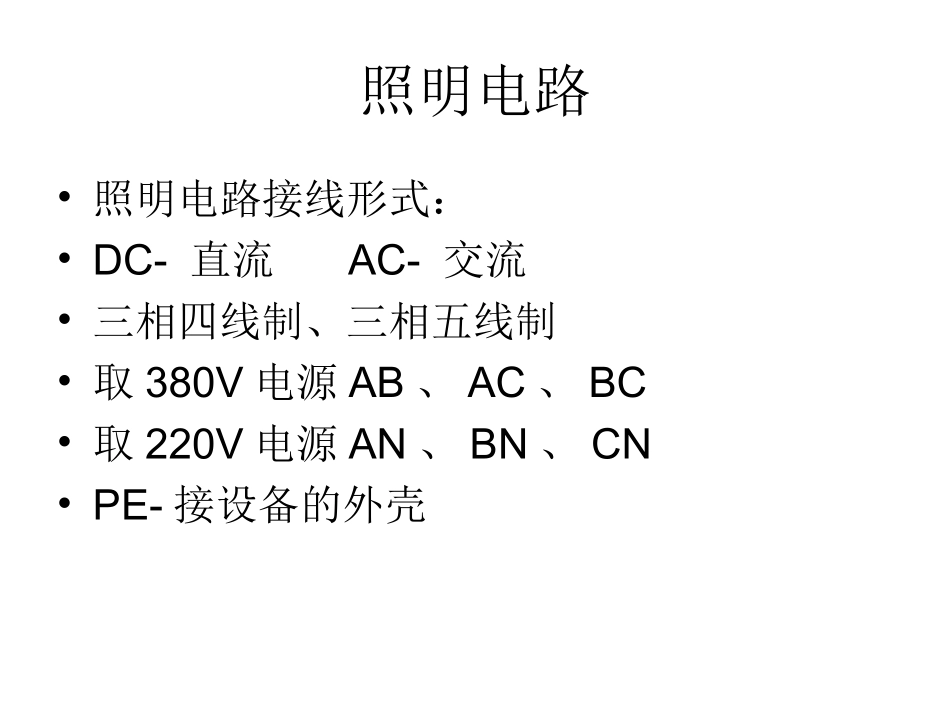

汽修专业电工电子技术基础学生养成教育•行为习惯教育•日常规范教育•教学注意事项教育•教学规矩照明电路•照明电路接线形式：•DC-直流AC-交流•三相四线制、三相五线制•取380V电源AB、AC、BC•取220V电源AN、BN、CN•PE-接设备的外壳照明电路三短线•1、负载电源线---负极•2、开关电源线---正极•3、控制线简单接线控制线路•单开单控控制线路•单开双控控制线路•双开双控控制线路•吊灯控制线路•楼梯灯控制线路明敷设和暗敷设•PVC管线敷设方法•明敷方法电路基础•理解电路基本组成的状态•理解电路图•理解电路基本物理量的概念•熟练掌握欧姆定律•掌握简单电路的检修方法电路的基本组成•电源（蓄电池、发电机）•导线•开关•负载电路的组成•电源电路的组成•中间环节导线继电器开关保险丝电路组成•负载电路图•电路图是国家统一的规定的电器元件的符号来表示电路的连接情况。（实物连接图）电器实物简化电路图蓄电池保险丝开关灯泡汽车电路图的种类•由于各生产厂家的技术资料未统一，所以有好几种常见的电路图横、横纵坐标、无坐标、米切尔等几种。电路的四种状态•通路（正常）•开路或断路（故障）•短路（故障）•接触不良（故障）电路开路（断路）故障的检修电路短路故障短路故障检修电路接触不良故障的检修电路的基本物理量•电流:电荷的定向移动形成电流，符号为I。电流的方向为正电荷移动的方向。电流的标准单位为安培A、常用还有mA、uA•电压是电源移动电荷的能力，符号为U。电压的方向是正电荷受力的方向，也是正电荷移动的方向。标准单位为伏特V电功率•电动势是电源的特性物理量，描述电源将其它形式的能转化为电能的本领，电动势的符号为E。电动势的方向是电源的负极指向正极。电动式的单位和电压的单位相同。•电阻是一切物资对电流的阻碍作用的称电阻。符号为R，有正负温度的电阻。•电功率是单位时间内电路产生或消耗的电能叫电功率，符号P。P=UI•什么叫机械功率？欧姆定律•在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻阻值成反比，这就是欧姆定律，基本公式是I=U/R。•部分电路欧姆定律其中：I、U、R——三个量是属于同一部分电路中同一时刻的电流强度、电压和电阻。公式：I=U/R全电路欧姆定律（闭合电路欧姆定律）•电源的端电压是指电源加在外电路两端的电压，是静电力把单位正电荷从正极经外电路移到负极所做的功。电源的电动势对一个固定电源来说是不变的，而电源的路端电压却是随外电路的负载而变化的。•它的变化规律服从含源电路的欧姆定律：•其数学表达式为：U＝E－Ir我国安全生产的方针•安全第一•预防为主•综合治理火灾场景照片不懂得安全用电知识就容易造成触电事故、电气火灾、电器损坏等意外事故，所以，“安全用电，性命攸关”。电气事故的分类•触电事故（造成伤害）•静电危害事故（产生火花）•雷电灾害事故（大电流、大电压）•射频电磁场危害（无线电波100KHz以上，引起中枢神经系统的机能障碍）•电气系统故障危害（导致人员死亡及重大财产损失）电的特点：1、看不见、听不到、不能摸；2、传递速度非常之快，仅次于光速，能达到30万公里每秒；3、很方便的转化成其它形式的能量，因此应用很广泛。电气事故的分类•触电事故（造成伤害）•静电危害事故（产生火花）•雷电灾害事故（大电流、大电压）•射频电磁场危害（无线电波100KHz以上，引起中枢神经系统的机能障碍）•电气系统故障危害（导致人员死亡及重大财产损失）我国对安全电压、电流的规定：1、安全电压：在潮湿环境和金属容器中，安全电压为12V，在一般场所安全电压为36V、水上作业安全电压为2.5V。2、安全电流：人体的安全电流为30mA及以下，致命电流为50mA。3、成年男性平均感知电流有效值为1.1mA，摆脱电流为16mA成年女性平均感知电流有效值为0.7mA，摆脱电流为10.5mA电力网的分类•按电压等级电力网分：1KV以下的电力网为低压电网1~330KV的电力网为高压电网330~1000KV的电力网为超高压电网1000KV以上的电力网为特高压。•电力电网按供电范围、输送功率和电压等级分为：地方电力网（110KV及以下）和区域电力网（110KV以上）。10KV及以...
