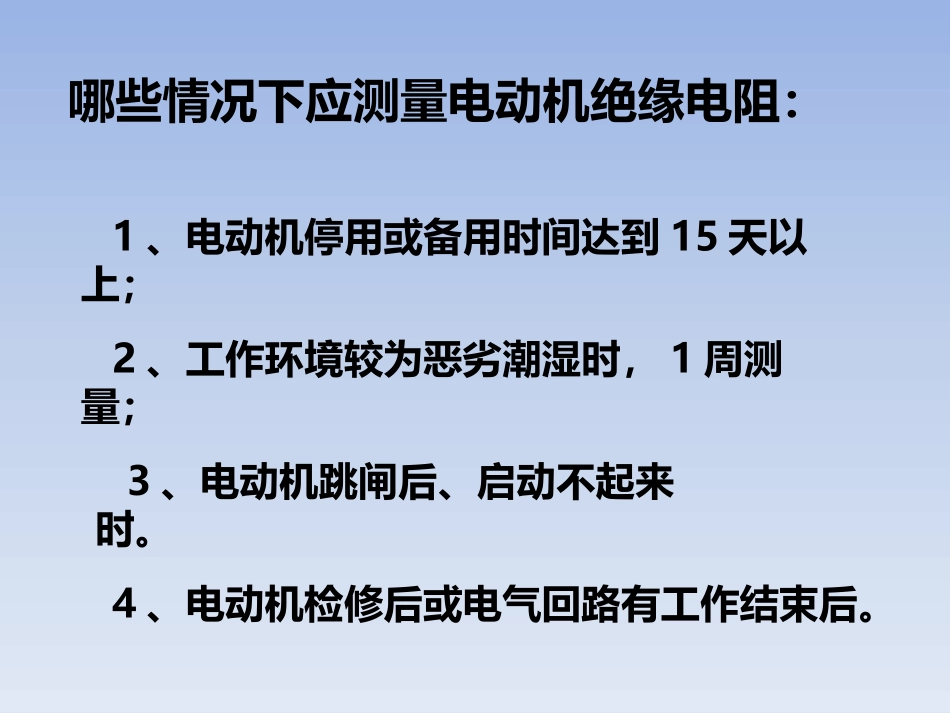

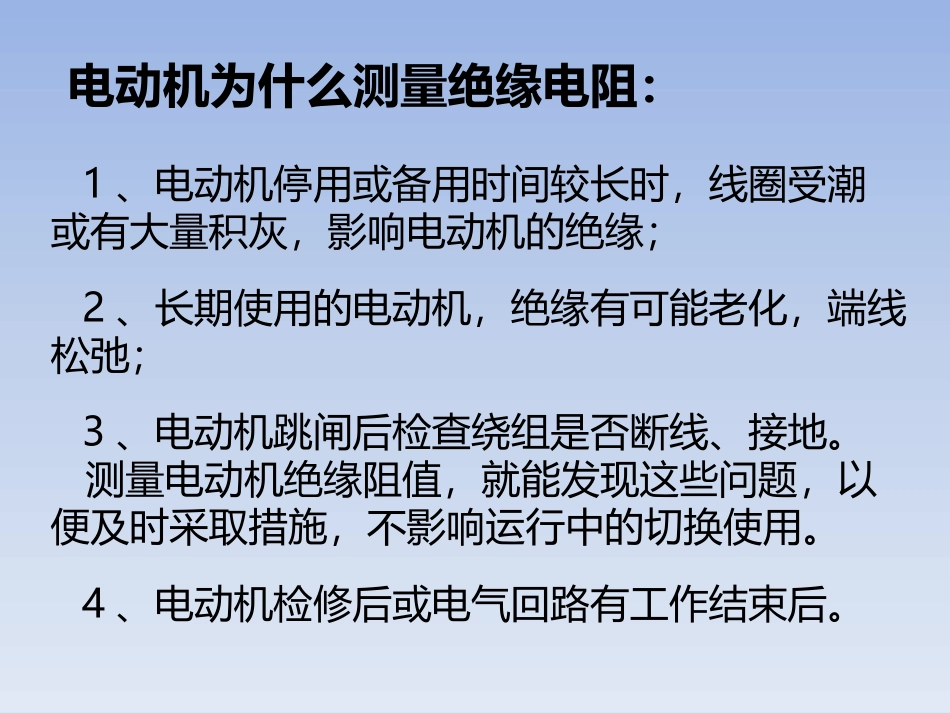

电动机绝缘测量讲解运行二值2012.4.28电动机为什么测量绝缘电阻：1、电动机停用或备用时间较长时，线圈受潮或有大量积灰，影响电动机的绝缘；2、长期使用的电动机，绝缘有可能老化，端线松弛；3、电动机跳闸后检查绕组是否断线、接地。测量电动机绝缘阻值，就能发现这些问题，以便及时采取措施，不影响运行中的切换使用。4、电动机检修后或电气回路有工作结束后。哪些情况下应测量电动机绝缘电阻：1、电动机停用或备用时间达到15天以上；2、工作环境较为恶劣潮湿时，1周测量；3、电动机跳闸后、启动不起来时。4、电动机检修后或电气回路有工作结束后。电动机绝缘电阻的概念：测量电动机的绝缘电阻，就是测量电动机绕组对机壳和绕组相互间的绝缘电阻。各相绕组的始末端均引出机壳外，应断开各相之间的连接线，分别测量每相绕组之间的绝缘电阻，即绕组对地的绝缘电阻；然后测量各相绕组之间的绝缘电阻，即相间绝缘电阻。如果绕组只有始端或末端引出壳外，则应测量所有绕组对机壳的绝缘电阻。电动机绝缘电阻值规定：6KV电动机绝缘电阻值不低于6兆欧400V电动机绝缘电阻值不低于0.5兆欧鼠笼式三相异步电动机的结构示意图鼠笼电动机转子和线绕电动机转子绕组与外部接线(1)直接起动(全电压起动)适用范围;电动机功率<20%变压器容量.一般中小型鼠笼式异步电动机都采用全电压直接起动。测量电动机绝缘电阻有哪些规定？11.4.1使用兆欧表测量高压设备绝缘，应由两人进行。11.4.2测量用的导线，应使用相应的绝缘导线，其端部应有绝缘套。11.4.3测量绝缘时，应将被测设备从各方面断开，验明无电压，确实证明设备无人工作后，方可进行。在测量中禁止他人接近被测设备。在测量绝缘前后，应将被测设备对地放电。测量线路绝缘时，应取得许可并通知对侧后方可进行。11.4.4在有感应电压的线路上测量绝缘时，应将相关线路同时停电，方可进行。雷电时，严禁测量线路绝缘。11.4.5在带电设备附近测量绝缘电阻时，测量人员和兆欧表安放位置，应选择适当，保持安全距离，以免兆欧表引线或引线支持物触碰带电部分。移动引线时，应注意监护，防止工作人员触电。测量电动机绝缘电阻有哪些注意事项？1、使用兆欧表测量设备绝缘，应使用相应电压等级的绝缘表。2、使用前应检查绝缘表完好，并试验合格。3、使用绝缘表测量电动机绝缘，应佩戴绝缘手套。4、测量前，应在被测设备电源进线处验电，确无电压方可测量。5、验电前，应在有电部位检查验电器完好。6、测量时应注意保持与带电部分的安全距离。7、测量时，导线不能缠绕，不能有裸露。感谢大家的聆听，欢迎批评指正。运行二值2012.4.28
