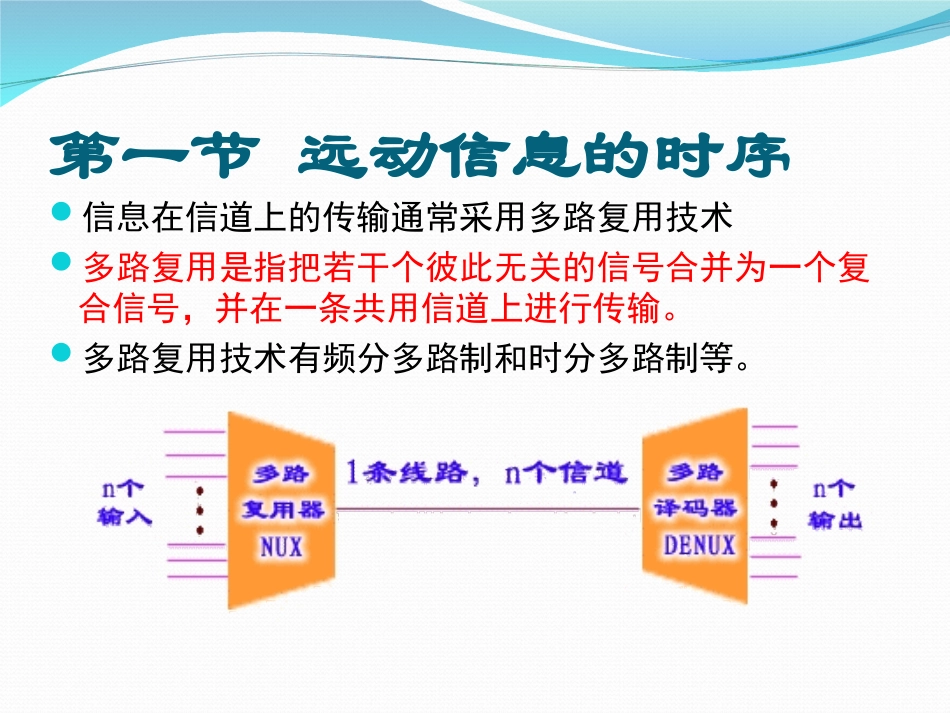

电力系统远动电力系统远动第四章远动信息的时序及同步第一节远动信息的时序第二节帧同步第三节位同步第四节同步的性能第一节远动信息的时序信息在信道上的传输通常采用多路复用技术多路复用是指把若干个彼此无关的信号合并为一个复合信号，并在一条共用信道上进行传输。多路复用技术有频分多路制和时分多路制等。第一节远动信息的时序多路复用技术有频分多路制和时分多路制等。频分多路制，各路信号的传输频率不同。时分多路制，被传输的信号按先后顺序在各自占用的时间间隔中传送。第一节远动信息的时序（1）频分多路复用多路复用器连接许多低速线路，在一条速度较高的线路上传输。在频率上把要传输的几路信息合在一起，形成一个合成的信号后进行传输。信道的可用频率带宽被分成几个互不交叠的频段，每路信号占据一个频段。频分复用的主要问题是各路信号之间容易产生相互干扰（称为串扰）。引取串扰的主要原因是信号频谱间的相互交叉和信号被调制后由于调制系统的非线性而带来的已调信号的频谱展宽。这种已调信号的频谱展宽之后也易发生相互交叉而令信号失真和无法解调接收。第一节远动信息的时序（1）频分多路复用因此，使用频分复用技术一是要求复用频谱之间有足够大的保护间隔，二是要求调制系统具有很高的线性滤波功能，这就带来设备造价问题。一般应用于模拟信号如语音信号，计算机网络系统一般不使用频分复用。应用：广播电视、电缆电视、数字数据传输（需要将数字信号转换为模拟信号）第一节远动信息的时序（2）时分多路复用适用于数字技术采用分时技术，每路分配一个时隙。如果某路终端装置无字符发送，则多路复用器发送一个空字符，以保持序列顺序。较早的Internet网大多使用T1/E1（1.544Mbps/2.048Mbps)或T3/E3(45Mbps/34Mbps)速率的传输信道,广大计算机用户通过相应的连接设备共享这些信道第一节远动信息的时序远动信息在远动信道上的传输采用时分多路制。CDT规约中，8位码元构成一个字节，6个字节构成一个码字，多个码字构成一帧。polling规约中，多个字节构成一个报文。远动信息的发送时间顺序和接收时间顺序，可以用位、字节、码字来表征。第一节远动信息的时序一、远动信息的位微机远动装置中，远动信息通过串行接口电路发送和接收。串行接口电路向信道发送或从信道接收的一位数据就是远动信息的一个码元，也称为一位。远动装置通过串行接口电路每秒钟向信道发送或从信道接收的码元数，称为码元传输速率或波特率。远动信息的发送波特率和接收波特率，由串行接口电路的发送时钟和接收时钟进行控制。当串行接口电路工作在同步通信方式时，串行接口电路的发送时钟频率等于远动信息的发送波特率，接收时钟频率等于远动信息的接收波特率。第一节远动信息的时序当利用远动装置中CPU的时钟脉冲信号产生申行接口电路的发送时钟时，必须借助分频电路，把CPU的时钟脉冲频率降低到远动信息的码元传输速率。分频电路的分频系数第一节远动信息的时序初始化8253时，将计数器1的工作方式设置为方波速率发生器方式，写入的计数值等于δ。第一节远动信息的时序MC14411的主振脉冲频率为1.8432MHz，主振脉冲经内部分频电路分频后可以输出多个不同频率的信号。第一节远动信息的时序微机远动装置中远动信息的码元传输速率由串行接口电路的发送时钟和接收时钟进行控制。同步通信时，串行接口电路发送/接收时钟频率等于远动信息的码元传输速率，即波特率。这时，发送/接收时钟信号的周期等于一位码元的时间宽度。异步通信时，发送/接收时钟频率和远动信息的波特率之间有一个系数关系。第一节远动信息的时序二、字节和码字串行接口电路完成并行/串行转换和串行/并行转换。远动装置发送远动信息时，CPU每次通过数据总线并行地向串行接口电路输出一个字节，串行接口电路接收到一个字节后，再一位一位地向信道串行抽出。当远动装置接收远动信息时，串行接口电路从信道一位一位地串行接收，当收满一个字节后CPU通过数据总线并行地从串行接口电路读入一个字节。第一节远动信息的时序CDT规约中每个码字固定取48位，划分为6个字...
