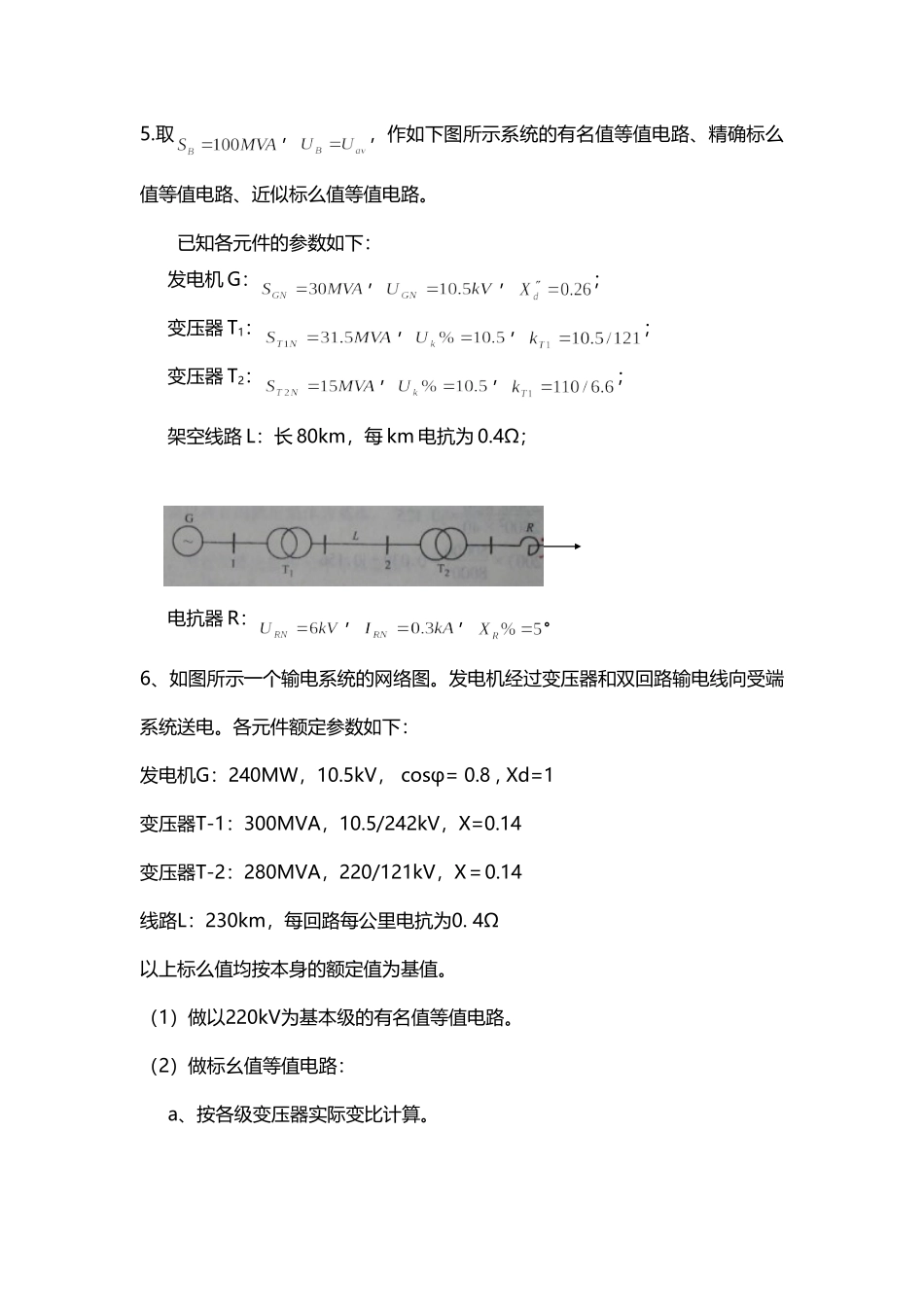

5.取，，作如下图所示系统的有名值等值电路、精确标么值等值电路、近似标么值等值电路。已知各元件的参数如下：发电机G：，，；变压器T1：，，；变压器T2：，，；架空线路L：长80km，每km电抗为0.4Ω；电抗器R：，，。6、如图所示一个输电系统的网络图。发电机经过变压器和双回路输电线向受端系统送电。各元件额定参数如下：发电机G：240MW，10.5kV，cosφ=0.8,Xd=1变压器T-1：300MVA，10.5/242kV，X=0.14变压器T-2：280MVA，220/121kV，X＝0.14线路L：230km，每回路每公里电抗为0.4Ω以上标么值均按本身的额定值为基值。（1）做以220kV为基本级的有名值等值电路。（2）做标幺值等值电路：a、按各级变压器实际变比计算。b、按各级平均电压计算。7.如下图无限大电源供电系统，短路前空载。求k点发生三相短路的冲击电流和短路功率有名值。（作标幺值等值电路时取SB=100MVA，VB=平均额定电压。。）8.如图所示系统中，k点发生三相短路，选，平均额定电压，取。求：1）k点短路电流周期分量的起始值、冲击电流、及短路容量（有名值）；2）电源对k点的转移电抗、计算电抗。假设t＝0.2s时短路电流已由运算曲线查出为，给出短路电流有名值的表达式。9.计算下图k点发生三相短路，t=0s、t=0.6s时短路电流周期分量的有名值。（作标幺值等值电路时取SB=60MVA，VB=平均额定电压。注：由运算曲线查出的t＝0.6s时的短路电流用表示。）10.某系统接线及元件参数如下图所示，设在f点发生三相短路。若选，，试计算：（1）f点短路电流周期分量起始值（有名值）。（2）电源G对f点的转移电抗及计算电抗。11.图示网络，线路L长为100km，正序电抗x1=0.4Ω／km，零序电抗x0=3x1；发电机G1、G2相同，SN=15MVA，x″d=0.125，正序电抗等于负序电抗；变压器T1、T2、T3相同，SN=15MVA，UK％=10。K点发生两相短路接地时：1）作正序、负序、零序等值网络，并求、、。2）短路点流过的正序、负序、零序电流。3）求T2中性点的电压。12.图示电力系统，当发电机并网后还未带负荷时，母线2发生A相接地短路。1）、画正序、负序、零序等值电路，并求、、；2）求故障点的正序、负序、零序短路电流；3）求变压器中性点上流过的电流，并分析上是否流过正、负序电流？的存在对故障点正、负序电流是否有影响？4）求故障后母线1的电压及发动机提供的短路电流。13如图所示系统，选取基准功率SB=100MVA，基准电压为平均额定电压,已无穷大母线~Xd’’=0.2X2=0.2Xn=0.1123f(1)XT1=0.2Y0/△-11XL(1)=XL(2)=0.3XL(0)=0.9XT2=0.1Y/Y-12知各元件参数为：发电机G1：SN=80MVA,VN=10.5KV，Xd″=0.4，X2=0.35，E″=10.5KV；变压器T-1：SN=100MVA,Vs（%）=10.5，Xn=15Ω,KT1=10.5/230kV；T-2：SN=80MVA,Vs（%）=10.5，KT2=230/6.3kV；线路L：长L=80km,X1=0.38Ω/km,X0=3.5X1；负荷LD：SLD=60MVA，X1=1.2,X2=0.35。当线路末端发生金属性B,C两相接地短路时,要求：1）制定正、负、零序网，计算网络各元件序参数标幺值。2）计算各序组合电抗及电源组合电势并绘制复合序网。3）计算短路点的A相电压和接地总电流有名值。
