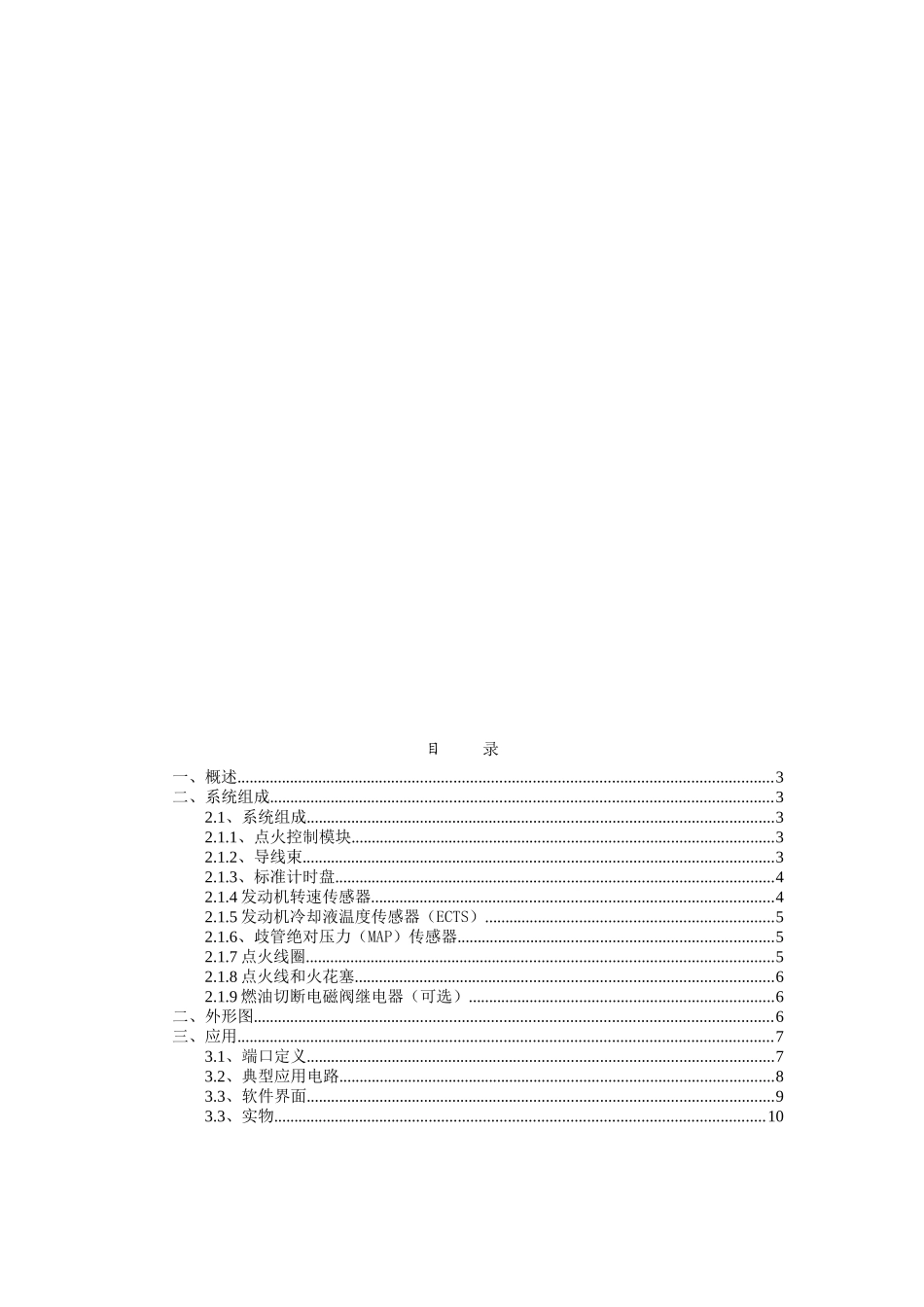

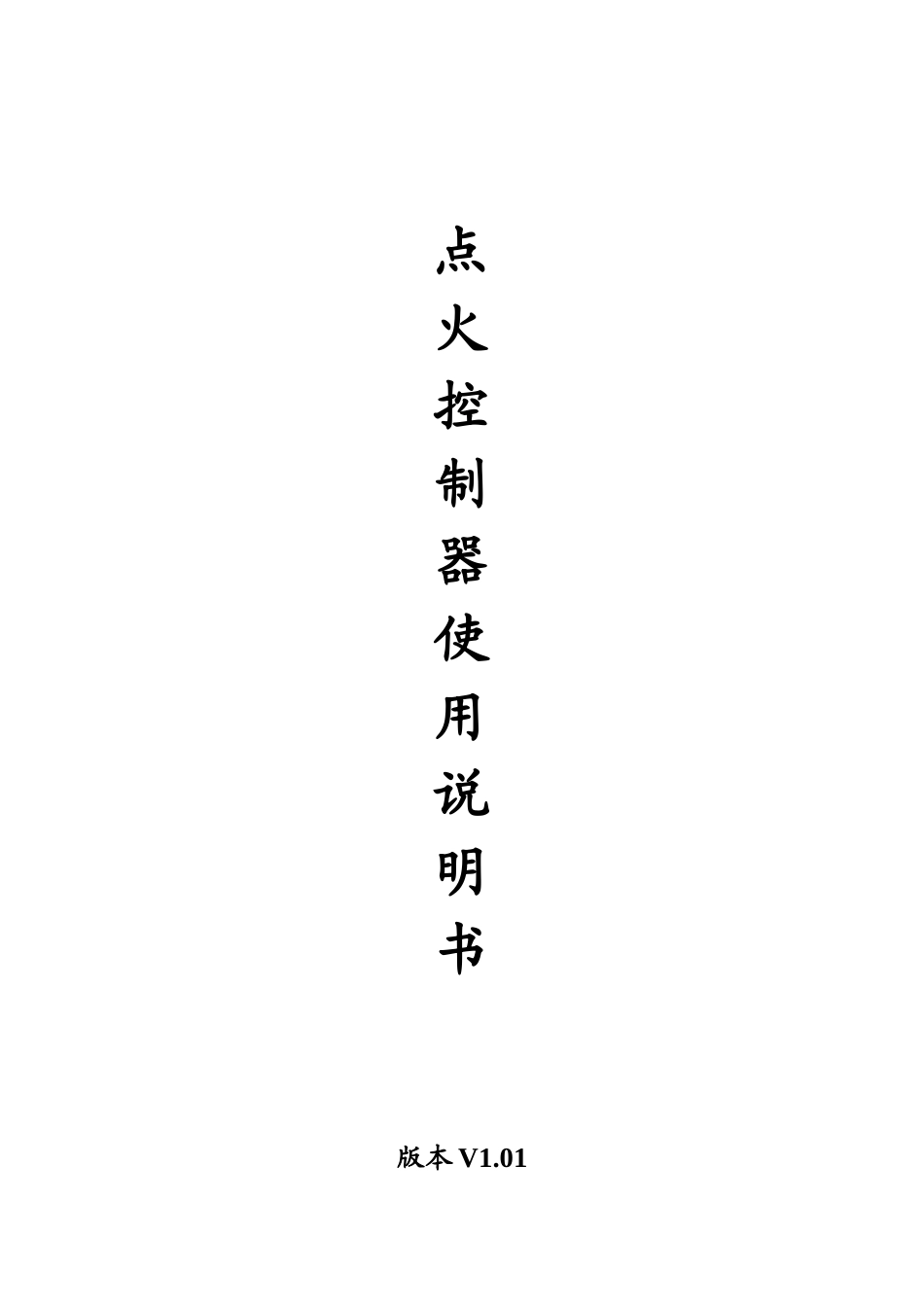

点火控制器使用说明书版本V1.01目录一、概述..................................................................................................................................3二、系统组成..........................................................................................................................32.1、系统组成..................................................................................................................32.1.1、点火控制模块.......................................................................................................32.1.2、导线束...................................................................................................................32.1.3、标准计时盘...........................................................................................................42.1.4发动机转速传感器..................................................................................................42.1.5发动机冷却液温度传感器（ECTS）......................................................................52.1.6、歧管绝对压力（MAP）传感器.............................................................................52.1.7点火线圈..................................................................................................................52.1.8点火线和火花塞......................................................................................................62.1.9燃油切断电磁阀继电器（可选）..........................................................................6二、外形图..............................................................................................................................6三、应用..................................................................................................................................73.1、端口定义..................................................................................................................73.2、典型应用电路..........................................................................................................83.3、软件界面..................................................................................................................93.3、实物.......................................................................................................................10一、概述本系统是专门为气体燃料发动机设计的一款数字点火系统，用于4缸或6缸发动机顺序点火。本系统设计了MAP传感器和水温，通过检测进气歧管压力和水温来自动调整点火提前角，使发动机负载变化得到最佳点火时间。使耗气量，废气排放，响应，功率，扭矩和耐用性到最佳。二、系统组成2.1、系统组成本系统由点火控制模块、导线束、一个多齿发动机转速计时盘、磁电转速传感器、发动机冷却液温度传感器（ECTS）、歧管绝对压力（MAP）传感器、点火线圈、高压线、火花塞组成。2.1.1、点火控制模块可配置为4或6缸发动机，自动电压感应12或24V应用具有过压保护功能。有2个模拟输入：一个为节气门位置传感器（TPS）或歧管绝对压力（MAP）（可选），第二为发动机冷却液温度或模式切换（可选）绝对压力。数据用USB端口接口设置，标定和诊断注意：控制器环境温度不能超过121℃。该控制器低于85℃工作使用寿命最长。2.1.2、导线束高压包电线采用1.5平方毫米以上的电线，转速传感器、压力传感器、温度传感器采用屏蔽线0.5平方毫米以上屏蔽线，屏蔽线单端接地。如果不接地会影响控制器的工作。2.1.3、标准计时盘标准定时磁盘是多齿的设计，推荐直径100毫米，齿24-3（实际21齿）推荐厚度为5mm，箭头表示正确的旋转方向。圆孔为1缸点...
