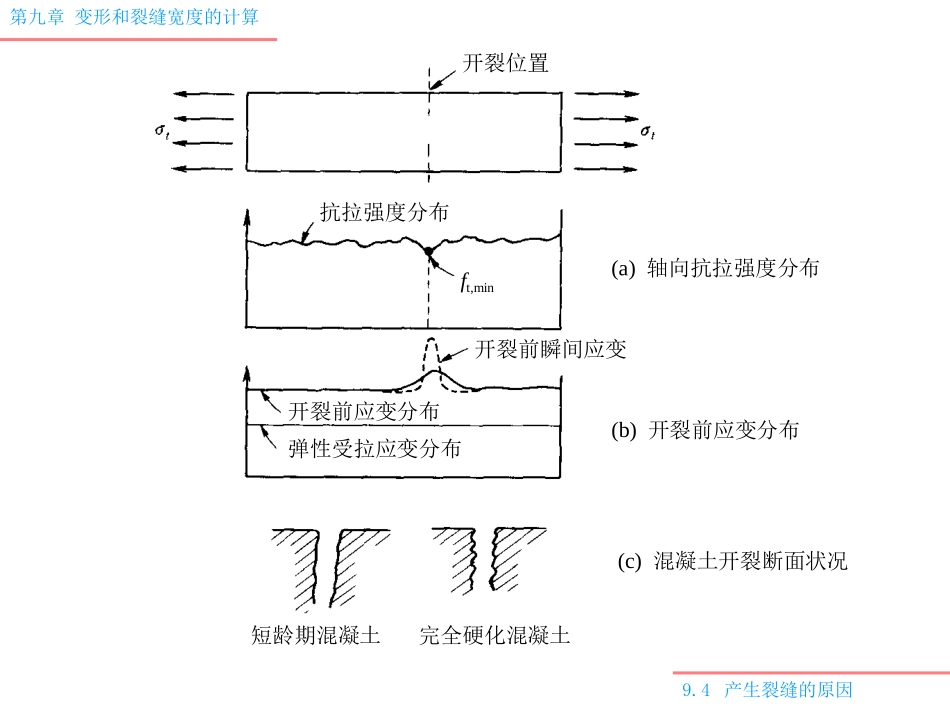

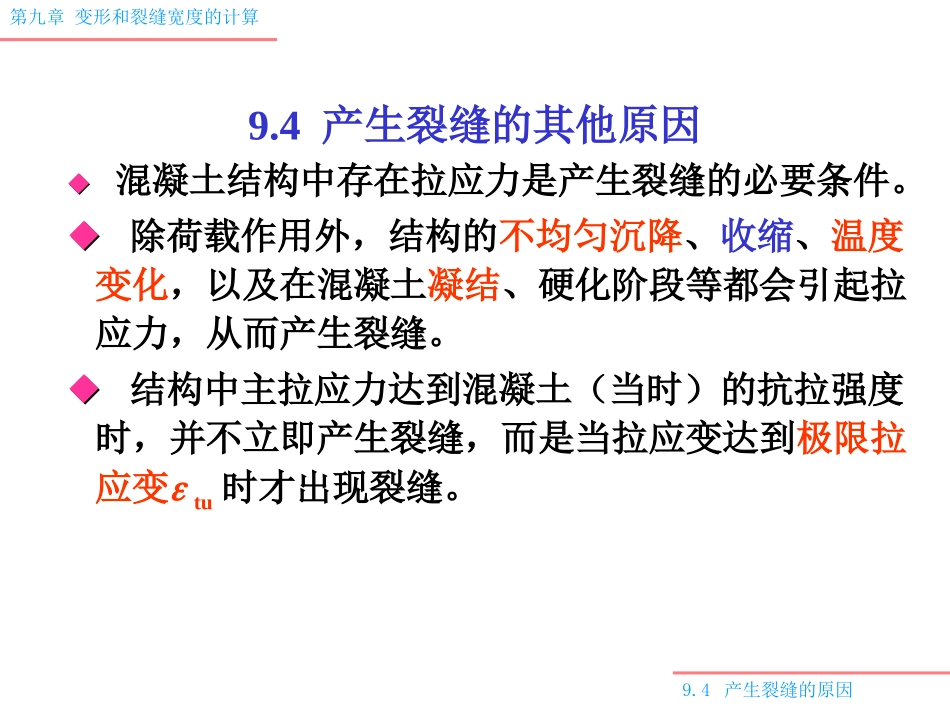

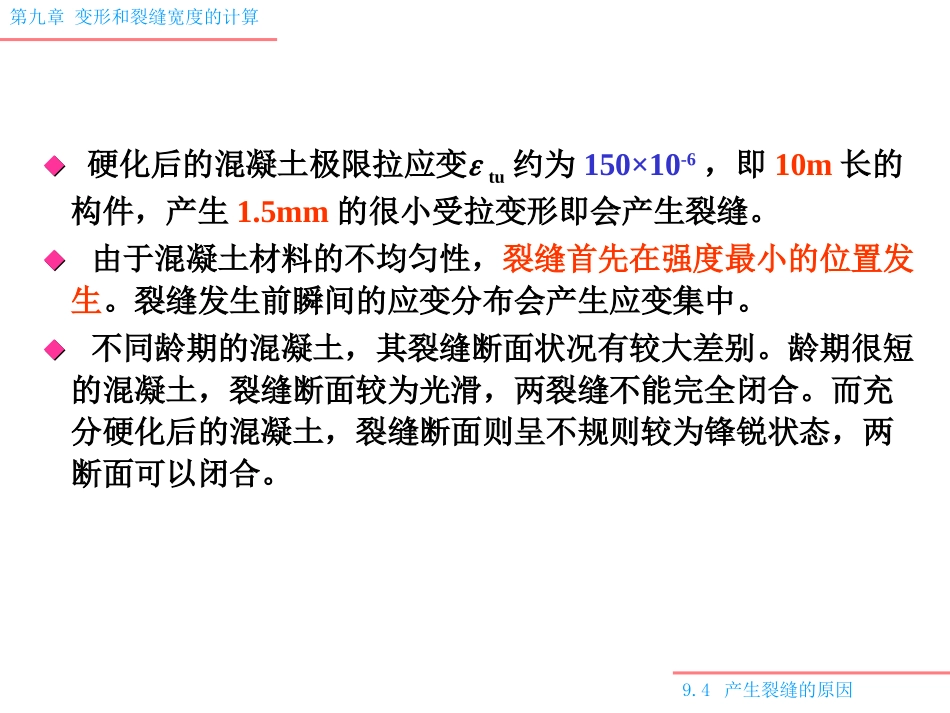

第九章变形和裂缝宽度的计算9.4产生裂缝的原因◆◆混凝土结构中存在拉应力是产生裂缝的必要条件。◆◆除荷载作用外，结构的不均匀沉降、收缩、温度变化，以及在混凝土凝结、硬化阶段等都会引起拉应力，从而产生裂缝。◆◆结构中主拉应力达到混凝土（当时）的抗拉强度时，并不立即产生裂缝，而是当拉应变达到极限拉应变tu时才出现裂缝。9.4产生裂缝的其他原因第九章变形和裂缝宽度的计算9.4产生裂缝的原因◆◆硬化后的混凝土极限拉应变tu约为150×10-6，即10m长的构件，产生1.5mm的很小受拉变形即会产生裂缝。◆◆由于混凝土材料的不均匀性，裂缝首先在强度最小的位置发生。裂缝发生前瞬间的应变分布会产生应变集中。◆◆不同龄期的混凝土，其裂缝断面状况有较大差别。龄期很短的混凝土，裂缝断面较为光滑，两裂缝不能完全闭合。而充分硬化后的混凝土，裂缝断面则呈不规则较为锋锐状态，两断面可以闭合。第九章变形和裂缝宽度的计算9.4产生裂缝的原因开裂位置抗拉强度分布ft,min开裂前瞬间应变开裂前应变分布弹性受拉应变分布短龄期混凝土完全硬化混凝土(a)轴向抗拉强度分布(b)开裂前应变分布(c)混凝土开裂断面状况第九章变形和裂缝宽度的计算9.4产生裂缝的原因一、材料原因水泥异常凝结引起的裂缝受风化的水泥，其品质很不安定。混凝土浇筑后达到一定强度前，在凝结硬化阶段会产生如图所示的短小的不规则裂缝。随着水泥品质的改善，这种裂缝目前较少见到。1、水泥方面第九章变形和裂缝宽度的计算9.4产生裂缝的原因水泥水化热水泥用量在300kg/m3左右时，温度上升为30~40℃左右。混凝土在绝热情况下的温度上升早强水泥超早强水泥普通水泥单位水泥用量280kg/m3坍落度10cm骨料最大粒径25mm龄期（日）绝热温度上升（℃）第九章变形和裂缝宽度的计算9.4产生裂缝的原因水化热引起构件内部的温度变化板①②③④在实际结构中，内部因水化热产生蓄热的同时，构件表面还产生放热，使得构件温度经上升后再下降。第十一章变形和裂缝宽度的计算11.4产生裂缝的原因第九章变形和裂缝宽度的计算9.4产生裂缝的原因变形自由变形实际变形拉应变温度分布应力分布拉压大体积混凝土的温度、应力分布和裂缝构件的最小尺寸大于800mm时，通常可认为是大体积混凝土。对于大体积混凝土，内部温度较大，构件外周温度较低，内外温差很大，引起内外混凝土膨胀变形差异。内部混凝土膨胀受到外部混凝土的变形约束，而使构件表面产生裂缝。这种裂缝在构件表面通常呈直交状况。T约1mm/每l=10m、每温升10℃，但浇筑后2~3天恢复（T→0）水化热对框架结构的影响第十一章变形和裂缝宽度的计算11.4产生裂缝的原因第九章变形和裂缝宽度的计算9.4产生裂缝的原因大型构件与小尺寸构件共同组成的结构（如基础梁与薄墙板、大尺寸梁与薄楼板等），以及梁柱框架结构中均可能因温差的影响产生裂缝。第十一章变形和裂缝宽度的计算11.4产生裂缝的原因第九章变形和裂缝宽度的计算9.4产生裂缝的原因2、骨料方面骨料中泥份引起的裂缝碱骨料反应引起的裂缝第九章变形和裂缝宽度的计算9.4产生裂缝的原因混凝土下沉和泌水混凝土浇筑后，在凝结过程中会产生下沉和泌水，下沉量约为浇筑高度的1%。当下沉受到钢筋或周围混凝土的约束也会产生裂缝。钢筋裂缝水平钢筋缝隙裂缝1~2mm/1m高梁墙柱沿高度方向沉降分布混凝土下沉引起的裂缝第九章变形和裂缝宽度的计算9.4产生裂缝的原因3、施工原因(a)材料混合不均匀(b)长时间搅拌(c)快速浇筑(d)先后浇筑时差过长混合材料不均匀：由于搅拌不均匀，材料的膨胀性和收缩的差异，引起局部的一些裂缝。长时间搅拌：混凝土运输时间过长，长时间搅拌突然停止后很快硬化产生的异常凝结，引起网状裂缝。第九章变形和裂缝宽度的计算1.4产生裂缝的原因3、施工原因(a)材料混合不均匀(b)长时间搅拌(c)快速浇筑(d)先后浇筑时差过长浇筑速度过快：当构件高度较大，如一次快速浇筑混凝土，因下部混凝土尚未充分硬化，产生下沉，引起裂缝。交接缝：浇筑先后时差过长，先浇筑的混凝土已硬化，导致交接缝混凝土不连续，这是结构产生裂缝的起始位置，将成为结构承载力和耐久性的缺陷。第九章变形和裂缝宽度的计算9.4...
