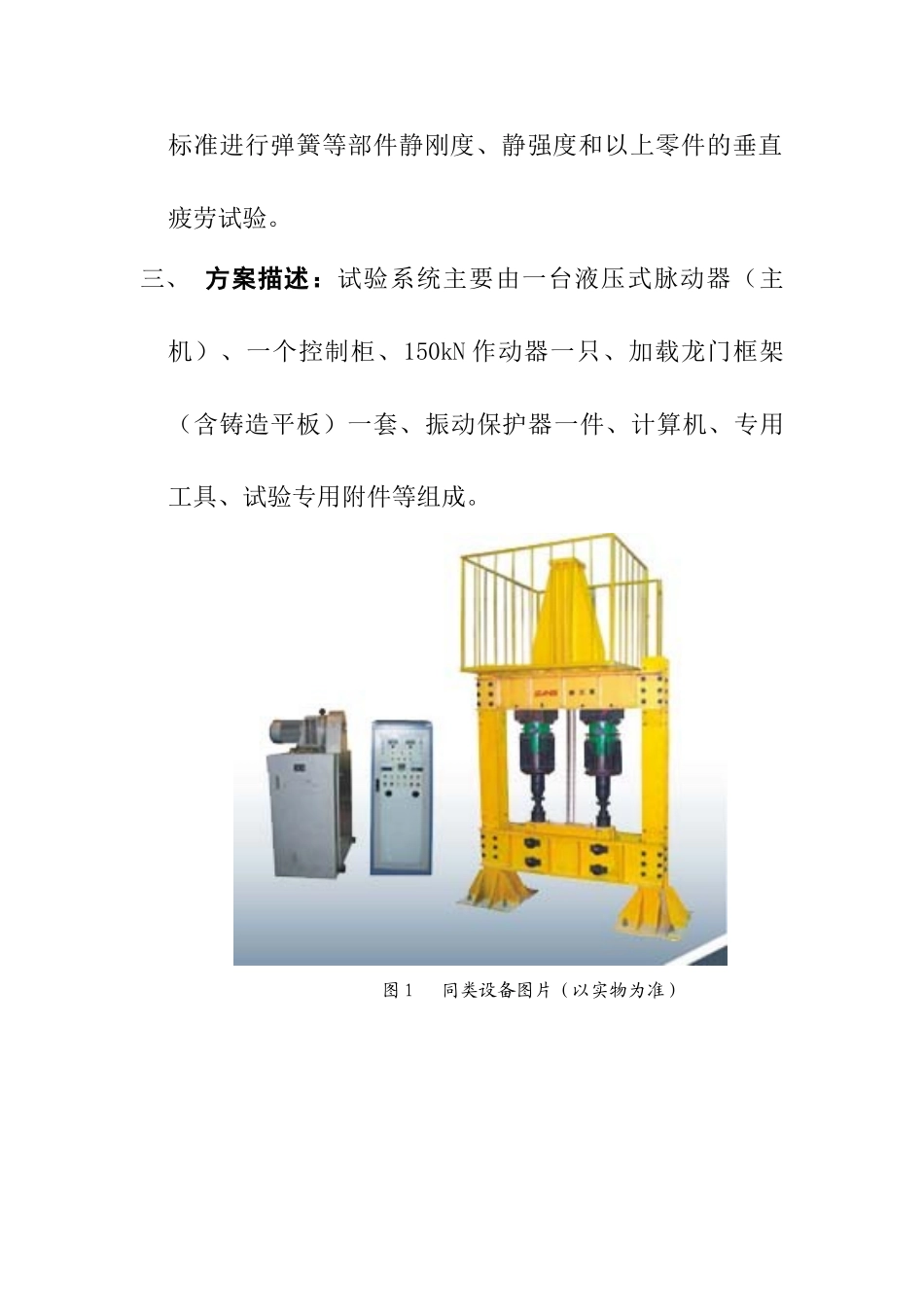

液压脉动疲劳加载试验系统纵向弹簧疲劳试验机技术方案书济南金力试验仪器有限公司弹簧液压脉动疲劳加载试验系统技术方案一、试验系统主要用途：该疲劳加载试验系统适用于对大型零部件如混凝土结构件、桥梁、各种桁架、弹簧、汽车底盘、汽车前后桥、机车车架、钢绞线及各种大型构件进行静态压缩试验及单向动态脉动疲劳试验。二、试验内容：疲劳加载试验系统能够完成根据国家相关标准进行弹簧等部件静刚度、静强度和以上零件的垂直疲劳试验。三、方案描述：试验系统主要由一台液压式脉动器（主机）、一个控制柜、150kN作动器一只、加载龙门框架（含铸造平板）一套、振动保护器一件、计算机、专用工具、试验专用附件等组成。图1同类设备图片（以实物为准）附图2：同类产品（800ml）用户现场使用照片1、液压式脉动器构成及主要功能：1.1、脉动器是产生高压脉动油的机构，由励磁调速电机、可调式偏心曲轴连杆机构、脉动油缸、负荷保持阀、专用油泵及润滑系统等部分组成。外观参见图2。图2液压式脉动器主机照片1.2、脉动器通过可调式偏心曲轴连杆机构带动脉动油缸活塞上下往复运动使系统产生脉动液压油，其运动规律符合正弦波。脉动油的压力通过负荷保持阀调整，脉动量大小通过调整偏心曲轴连杆机构的偏心量来实现。1.3、润滑系统主要由润滑油泵、专用继电器及管路组成。润滑系统的管路通向各旋转关节及运动部位，对所有运动部位进行循环润滑，从而保证试验机可以长时间连续运转同时润滑油泵还可以对脉动器进行快速充油，使作动器塞快速运动到工作位置。1.4、该机由专用油泵为脉动器系统补充液压油，多余的油经负荷保持阀的溢油系统流回油箱，该专用油泵能满足该机长期疲劳试验的要求。1.5、主机配置五个输出接口，可以同时连接五个作动器同步工作。2、控制系统：控制系统分为强电控制系统和试验软件两部分2．1、控制系统：试验力测量显示系统是最新开发的单片机测量系统，采用了当前流行的传感器测量电路程式，新型单片机及5.7英寸液晶模块。取代了过去的数显表测量系统，具有样式美观，操作方便，稳定可靠等特点。本试验系统具有计算机通讯接口，可以和专用计算机进行数据通讯。2．2、控制系统实现对试验机的自动控制和手动调节；具有试验力标定、清零、动静态测量转换等功能，并具有试验力设定、过载保护，试验次数预置等功能。2．3、具有润滑故障、试样断裂振动保护等报警显示装置；2.4、数字显示试验频率、试验力；指针显示主电机工作电流；2.5、配置试验力增、减，快速卸荷，振幅增、减，快速充油，工作频率增、减，主机启动、主机停止，总开、总停等电气控制及操作按钮；2.6、液晶屏数字显示静态试验力、动态试验力峰、谷力值、试验次数等功能，配置压力传感器及试验力测量装。2.7、控制系统通过专用数据接口与计算机相连，计算机可显示试验数据和曲线，并自动采集试验数据，打印机输出试验报告。计算机屏幕显示静态试验力，动态试验力上、下峰值，试验波形，控制打印机打印试验报告。2.8、系统具有完整的文件操作功能用于试验曲线、试验数据的储存；同时，试验数据可以文本形式进行存储，以便于用户进行二次数据处理；2.9、采用身份验证、密码登陆方式设置操作权限；2.10、试验软件拥有良好的人机界面，便于操作、管理，软件可在Windows98/2000/XP/NT中文操作系统下运行，完成试验过程的监控管理、试验数据处理等工作，实时显示试验数据与实际数据单位一致，不需要进行二次计算。附图：控制系统框图附图：显示窗口附图：试验软件界面3、作动器：作动器是试验机施加试验力的执行机构。特殊设计脉动（单向）加载作动器，适合模拟单向交变载荷场合。根据弹簧试验特点，专门设计加工生产最大试验力150kN作动器。作动器具有以下特点：3.1、作动器是一个独立配套件，备有不同的规格，用户可根据试验需要任意选择，并可在不同形式、不同情况下安装使用。3.2、作动器加力作用点可调节，使用于不同规格试样。不同的作动器配有不同规格的加长管，可根据试验需要进行选用。3.3、作动器固定底座以及作动器加力座均采用独特的球面结构，可在360°范围内自调节，保证作用力施加与试件垂直，同时...
