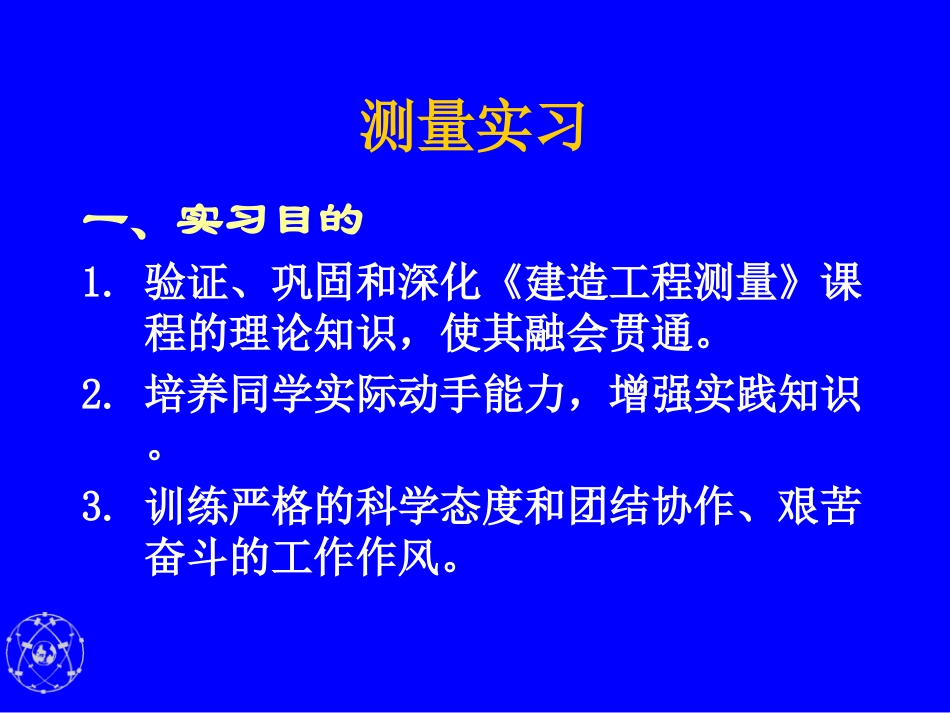

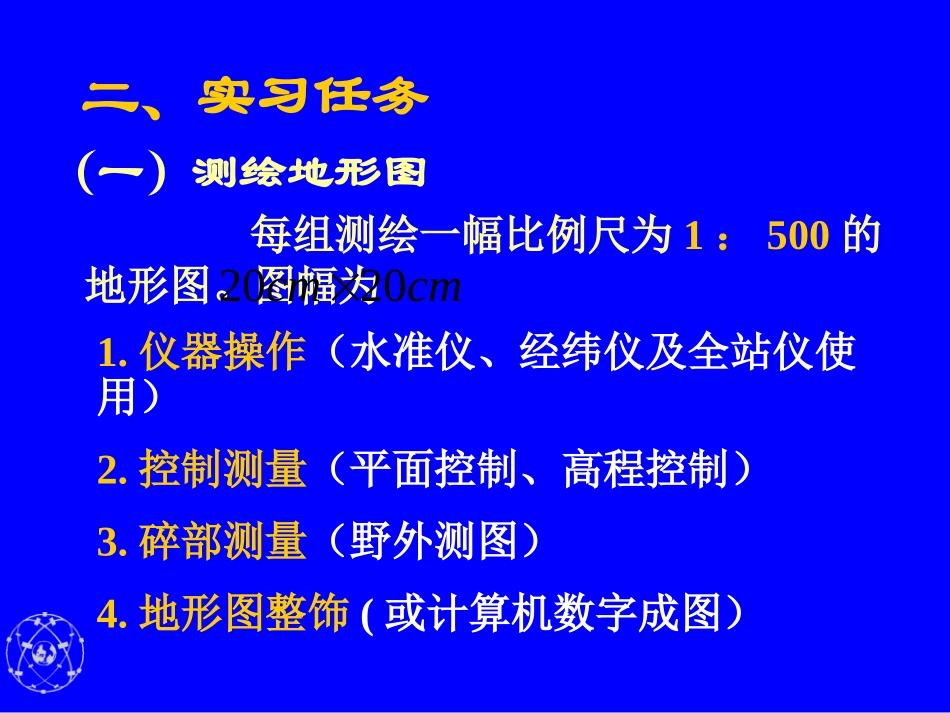

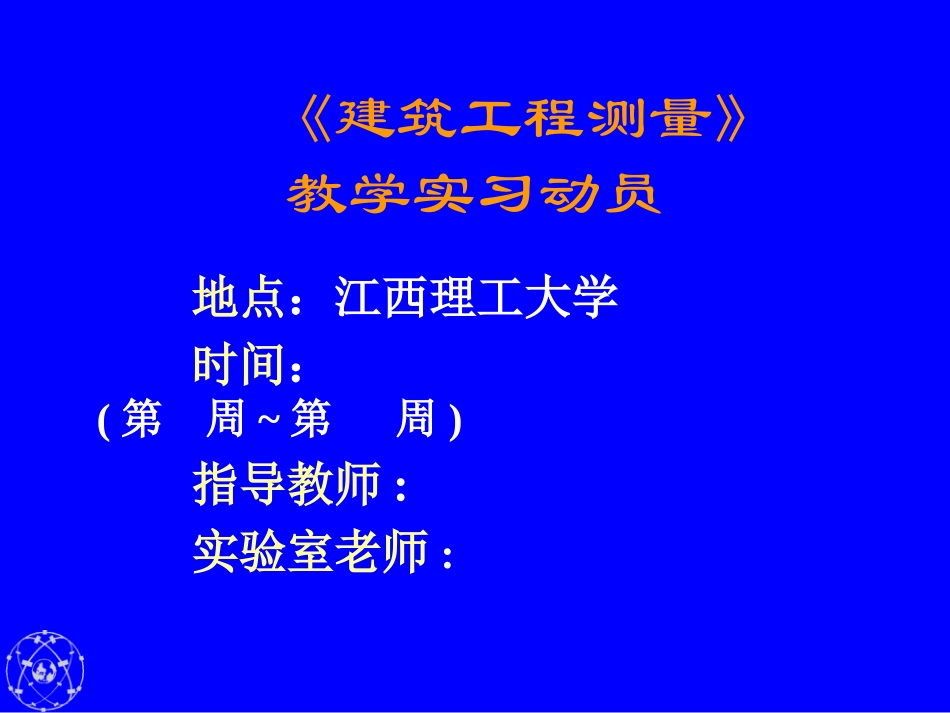

《建筑工程测量》教学实习动员地点：江西理工大学时间：(第周~第周)指导教师:实验室老师:测量实习一、实习目的1.验证、巩固和深化《建造工程测量》课程的理论知识，使其融会贯通。2.培养同学实际动手能力，增强实践知识。3.训练严格的科学态度和团结协作、艰苦奋斗的工作作风。（一）测绘地形图每组测绘一幅比例尺为1：500的地形图。图幅为cmcm2020二、实习任务1.仪器操作（水准仪、经纬仪及全站仪使用）2.控制测量（平面控制、高程控制）3.碎部测量（野外测图）4.地形图整饰(或计算机数字成图）二、实习任务(二)建筑物测设（施工放样）1.准备测设数据（平面和高程）2.野外测设(三)了解全球卫星定位系统GPS原理及其它精密测量仪器的使用方法三、实习成果和考核1.实习结束时,每组交测绘成果一套(包括:所有外业测量记录表格和计算成果,及地形图一幅)；2.每人交实习报告一份；3.口试（分组进行，个人抽签答题）；4.仪器操作计时（光学对中器对中、整平）5.个人测量实习成绩由上述四项综合评定。四、测量实习日程表日期星期实习内容备注上午下午14/12三*动员、控制测量讲课多媒体教室15/12四选点、仪器检验控制测量外业校内实习场16/12五控制测量外业控制测量外业19/12一控制测量内业计算*地形测图讲课20/12二绘方格网、展绘控制点碎部测量野外测图信息实验室21/12三碎部测量外业、测图碎部测量野外测图23/12五碎部测量外业、测图碎部测量野外测图24/12六地形图绘制、整饰地形图绘制、整饰25/12日*测设工作讲课测设数据（准备计算）26/12一测绘新仪器认识27/12二*GPS及测绘新技术讲座整理报告归还仪器多媒体教室四考查（口试、操作）考查（口试、操作）测量实验室野外测设（施工放样）29/12多媒体教室五、注意事项1.实习组织和要求（1）指导教师5人，实验室老师4人（2）实习小组：组长负责制，全组同学服从安排、分工作业、团结协作。（3）所有原始表格和图纸必须用(3H)或(4H)铅笔记录、绘制。2.作息时间:上午8:00~6:003.遇雨雪天气，临时调整。4.实习报告应逐日填写。5.安全问题(仪器安全、人身安全)控制测量•控制测量目的：为测绘1：1000地形图建立图根控制•控制测量主要内容：1.平面控制:采用图根闭合导线测量(包括:外业测量和内业计算)2.高程控制:采用图根闭合水准测量(包括:外业测量和内业计算)一、平面控制测量—闭合导线（一）闭合导线的外业工作步骤(1)选点(踏勘选点,建立标志)(2)每组在所测范围内,选4~6个控制点,西南点为1号点,逆时针编号。(3)选点应注意:相邻点通视、边长适中、分布均匀、点位稳定、视野开阔、便于施测碎部。(4)在地面用红漆标志，并写明点号。(5)点号：班名+组名+点号。如：T232J184土木2班3组2号点建环1班8组4号点（一）外业工作步骤2.测距(1)用电子全站仪往返测定每条导线边边长。(2)要求往返距离相对误差一、平面控制测量30001DDDKjiij043.测角（对中、整平、瞄准、读数）(1)用经纬仪测定导线各转折角一个测回。(2)要求盘左盘右上、下半测回(3)注意消除视差、瞄准目标底部。一、平面控制测量（一）外业工作步骤4.连测•目的:使选定的导线网与已知高级控制网相连,纳入国家统一坐标系统;或建立独立平面直角坐标系。•方法(1)与国家高级点连测:测定连接边和连接角,计算导线起始点坐标和起始方位角;(2)用罗盘仪测量导线起始边方位角,假定起始点坐标,建立独立平面直角坐标系。江西理工大学控制点分布图I1I4K4D1I11I2I3I5I6I7I10D2I8江西理工大学西校区GPS点坐标平面直角坐标系统:北京80坐标系高程系统:85黄海高程系点名纵坐标X横坐标Y高程H使用班级GD016952.0289078.18836.393GD026556.9259081.73831.720GD036639.7299078.188GD046569.5158700.60031.127GD076587.8328636.550GD056738.8528385.94937.231GD086765.3078528.994GD096810.1788579.443（二）闭合导线的内业步骤1.检查校核野外观测数据,绘制导线网计算略图,将已知及观测数据填入导线计算表;2.计算角度闭合差并调整;3.导线边方位角推算;4.计算导线的坐标增量;5.坐标增量闭合差的计算和调整;6.计算各待定点坐标.nnf04180)2(20001122yxDffDDf...
