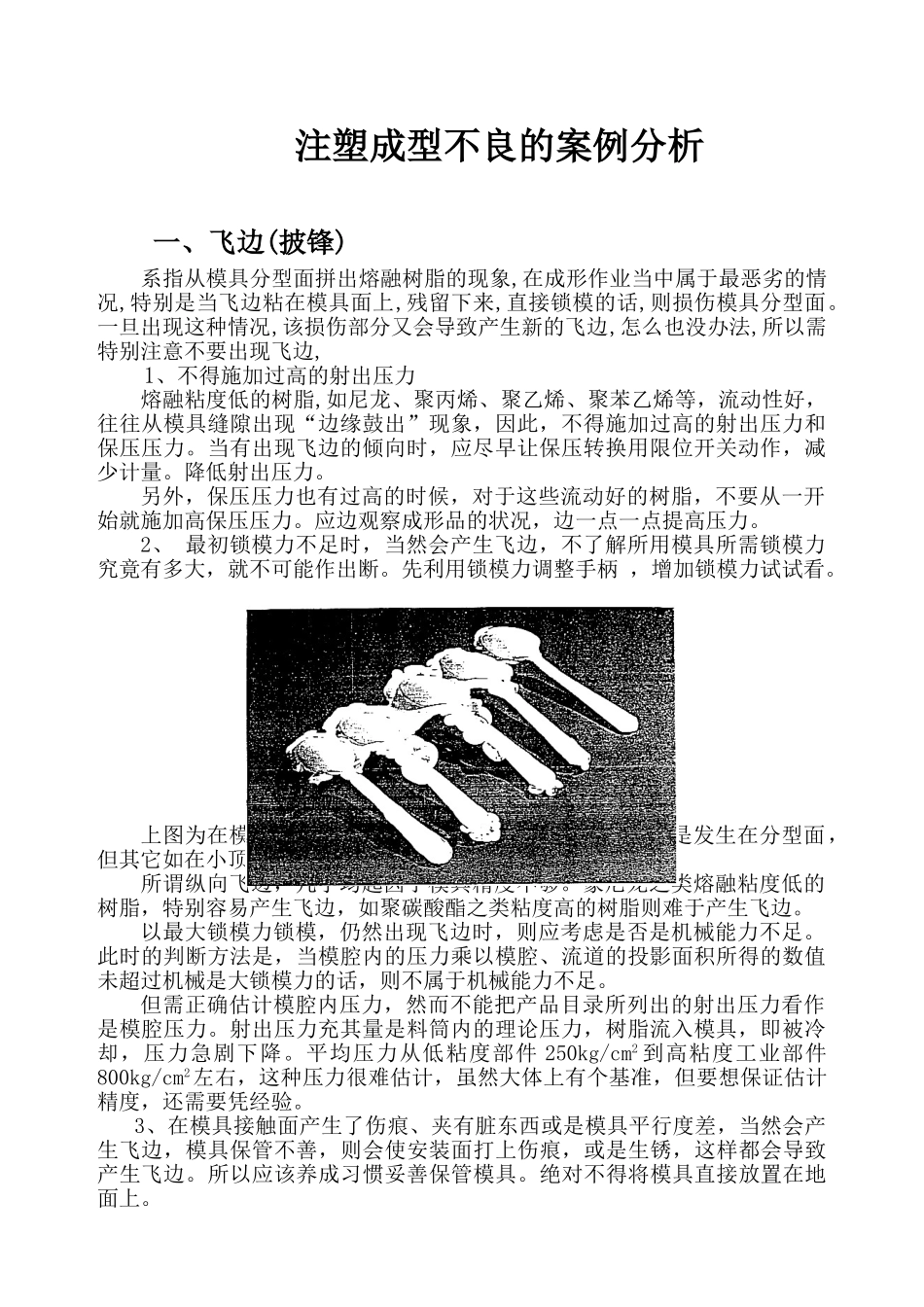

注塑成型不良的案例分析一、飞边(披锋)系指从模具分型面拼出熔融树脂的现象,在成形作业当中属于最恶劣的情况,特别是当飞边粘在模具面上,残留下来,直接锁模的话,则损伤模具分型面。一旦出现这种情况,该损伤部分又会导致产生新的飞边,怎么也没办法,所以需特别注意不要出现飞边,1、不得施加过高的射出压力熔融粘度低的树脂,如尼龙、聚丙烯、聚乙烯、聚苯乙烯等，流动性好，往往从模具缝隙出现“边缘鼓出”现象，因此，不得施加过高的射出压力和保压压力。当有出现飞边的倾向时，应尽早让保压转换用限位开关动作，减少计量。降低射出压力。另外，保压压力也有过高的时候，对于这些流动好的树脂，不要从一开始就施加高保压压力。应边观察成形品的状况，边一点一点提高压力。2、最初锁模力不足时，当然会产生飞边，不了解所用模具所需锁模力究竟有多大，就不可能作出断。先利用锁模力调整手柄，增加锁模力试试看。上图为在模具接触面（分型面）形成的飞边。飞边主要是发生在分型面，但其它如在小顶杆周围、抽芯周围有时也出现飞边。所谓纵向飞边，几乎均起因于模具精度不够。象尼龙之类熔融粘度低的树脂，特别容易产生飞边，如聚碳酸酯之类粘度高的树脂则难于产生飞边。以最大锁模力锁模，仍然出现飞边时，则应考虑是否是机械能力不足。此时的判断方法是，当模腔内的压力乘以模腔、流道的投影面积所得的数值未超过机械是大锁模力的话，则不属于机械能力不足。但需正确估计模腔内压力，然而不能把产品目录所列出的射出压力看作是模腔压力。射出压力充其量是料筒内的理论压力，树脂流入模具，即被冷却，压力急剧下降。平均压力从低粘度部件250kg/cm2到高粘度工业部件800kg/cm2左右，这种压力很难估计，虽然大体上有个基准，但要想保证估计精度，还需要凭经验。3、在模具接触面产生了伤痕、夹有脏东西或是模具平行度差，当然会产生飞边，模具保管不善，则会使安装面打上伤痕，或是生锈，这样都会导致产生飞边。所以应该养成习惯妥善保管模具。绝对不得将模具直接放置在地面上。4、也应特别留意注塑机的模具安装面，安装模具之前应用抹布仔细擦拭。5、计量过多，或是螺杆料筒的温度设定的过高，均会产生飞边，最初应慢慢增加计量，温度设定因树脂而异，最好记住大致的标准温度。二、填充不足（缺胶）所谓填充不足，是指模具填充不满的状态。在达到目的形状之前，冷却固化则完全成为废品。1、将射出量设定为最大，情况仍得不到改善，则表示射出压力不足，或设定温度过低。2、将计量设定为最大，温度压力根据常识判断亦无异常，出现填充不足的现象时，多半需要检查注塑机的最大注射量。模腔容积超过最大射出量时，绝对填充不完全。有成形品样品的话，这种检查很简单，成形之前当然需要检查，首先测量样品、浇口及流道的重量，低于注塑机的最大注射量就不可以了。利用注塑机所具有的最大容积乘以树脂的假比重，即可算出该树脂的最大射出量。成形品的重量刚好相当于注塑机的最大射出量，有时也会出现填充不足的现象，这是由于没有把保压残量行程（俗称容让）扣除的缘故。3、为防止逆流，则需安装止逆环。聚乙烯、苯乙烯、聚丙烯及尼龙等低粘度的树脂一定需要，不装的话，因逆流的关系，往往会导致填充不完全。4、树脂温度过低，则粘度过高，流动性差，有时会造成模具填充不完全。不管怎么说，树脂温度偏低一些好，过高则收缩加大，保证不了精度，或是造成热分解而炭化，应始终记住按标准温度进行设定。5、模具引起的填充不足现象也多得出人意料。模具内熔融树脂的通道-----浇口、注料口的通过面积小，则阻压力，妨碍了塑料流入，应根据所用树脂的特性，设计相应的模具，同一模具用于多种材料，难于得到同样的效果。另外，对高粘度的树脂，追求成形品精度时，需提高模具温度，有助于树脂流动，所以说与模具温度有很大关系。偶尔，因模腔的形状造成封入空气，则该部分呈现填充不足现象。这样的模具则需要排除空气用的“排气槽”。6、其它方面，如射出速度过慢，或是由于发生了纵向飞边，而不能提高保压，则造成充填不足。易于产生填充不足的部位，如上图所示，即针状袋孔薄的部位和填充树脂时易于封...
