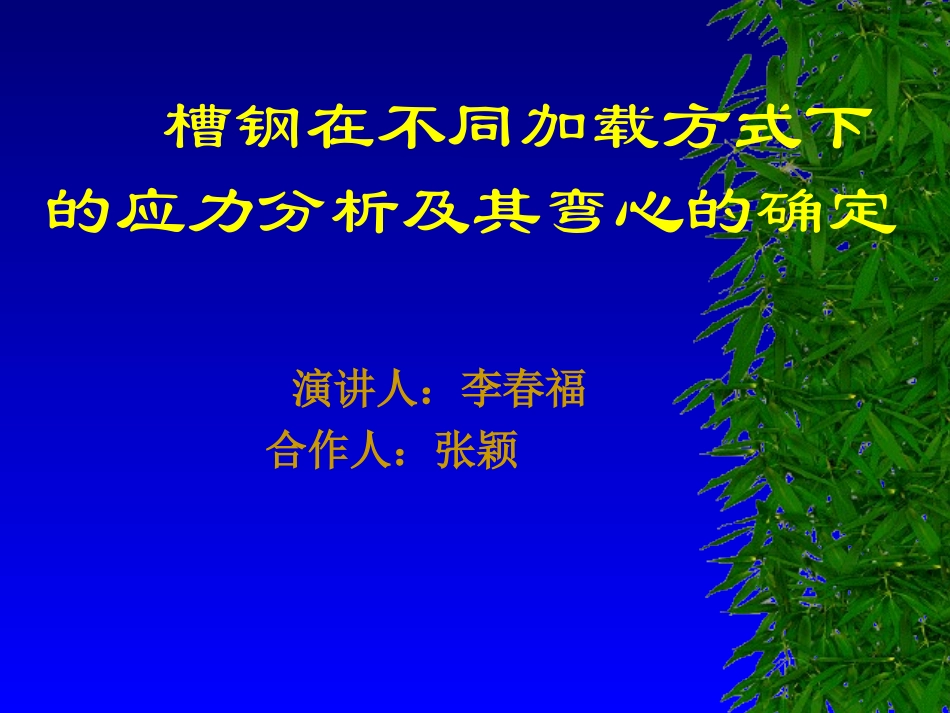

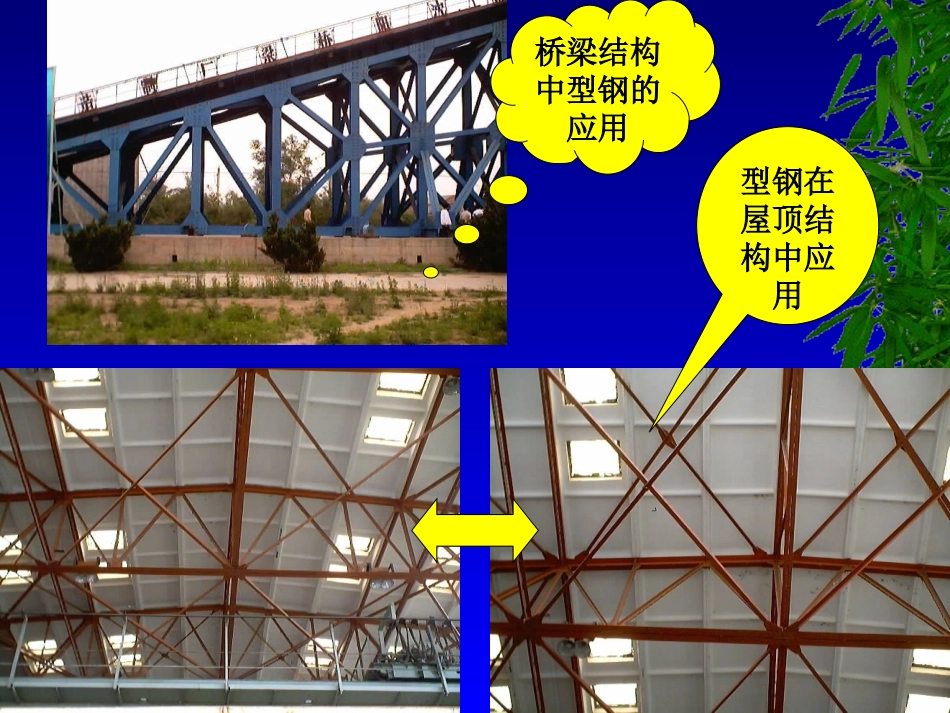

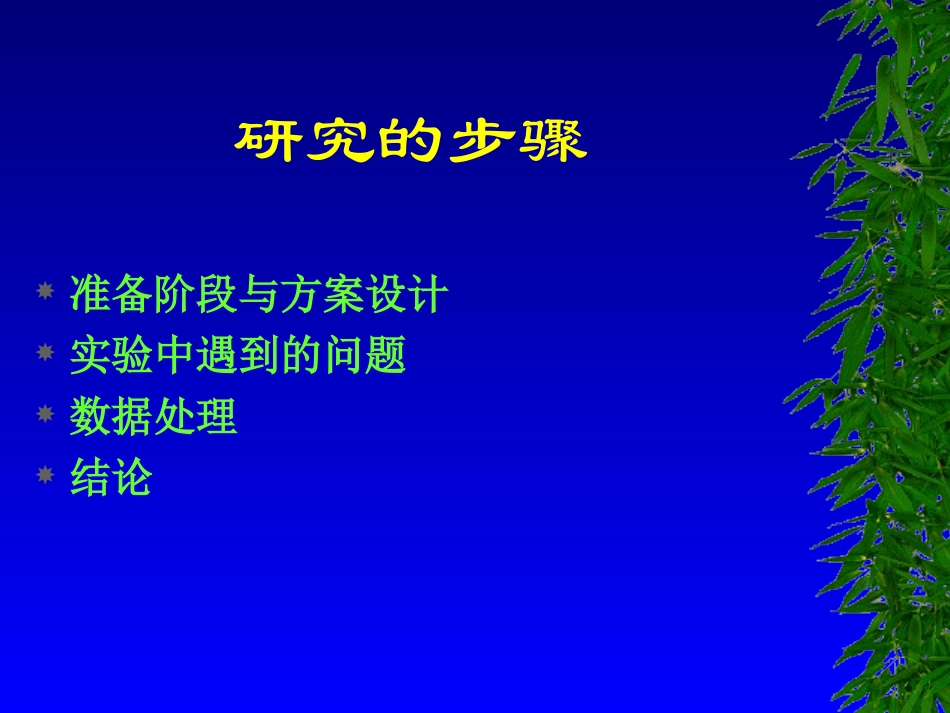

槽钢在不同加载方式下的应力分析及其弯心的确定演讲人：李春福合作人：张颖研究的步骤准备阶段与方案设计实验中遇到的问题数据处理结论型钢在屋顶结构中应用桥梁结构中型钢的应用确定加载方式槽钢为开口薄壁杆件，不能承受很大的扭转，故选用两种发生平面弯曲的情形加载。加载侧视图方式一加载方式二加载确定加载方案当载荷为1500N左右时，用ANSYS分析可知，在试件局部应力值很大，故选用800N为最大载荷。局部应力已达250MPa左右。槽钢俯视图槽钢两侧视图研究中遇到的问题问题之一：问题之一：如如何将载荷加到弯何将载荷加到弯心上？心上？问题之二：问题之二：如何测定弯心位置？如何测定弯心位置？思路之一x剪应力τ扭矩T求出x，确定弯心？根据理论公式可得弯心位置在距槽钢边缘即0A==0.9cm左右。于是我们将加载头作用在A点，并采用1/2桥进行测量，若应变仪读数为零，则证明此处确实为弯心。zIthb422将加载头作用在A点思路之二数据处理（1-3）号应变片位置-应变图6.57-8.29-21.71-25-20-15-10-5051081828应变片位置（mm）应变实际值右图为1、2、3号应变片的应变值与其所在位置的曲线，从图中可以看出应变值的变化基本上是线性的。节选的一部分应变片位置图（4-6）号应变片位置-应变图3.86-6.14-17.14-20-15-10-50581828应变片位置（mm）应变实际值右图为4、5、6号应变片的应变值与其位置的曲线图，从图中可以看出，应变值的变化也是服从线性的。节选的部分应变片位置图右图即为7、8两片应变片的位置与应变值的曲线图，可看出，应变的变化可近似认为是线性变化的。节选的部分应变片位置图7、8号应变片位置-应变曲线0246810121416110700应变片位置（mm)应变值实际值当将加载头作用在图中A点时，发现此时所测的应变值很小，在5MPa左右，而将加载头移动后，以同样大小的力加载，发现应变值增加很明显。所以可以认为槽钢的弯心在A点附近。总结槽钢为开口薄壁杆件，不能承受很大的扭转，所以，槽钢多以右图的方式应用。侧视图主视图
