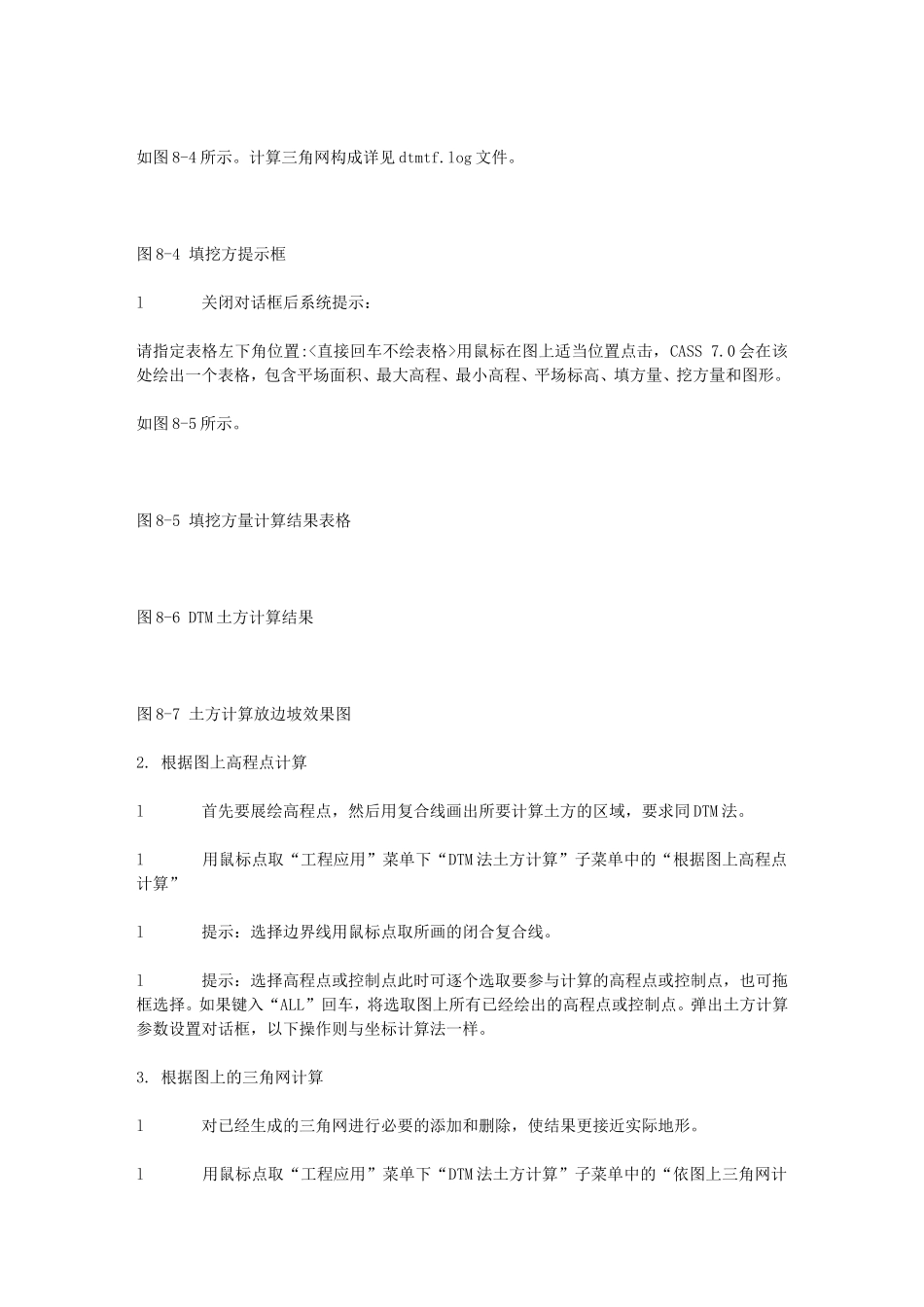

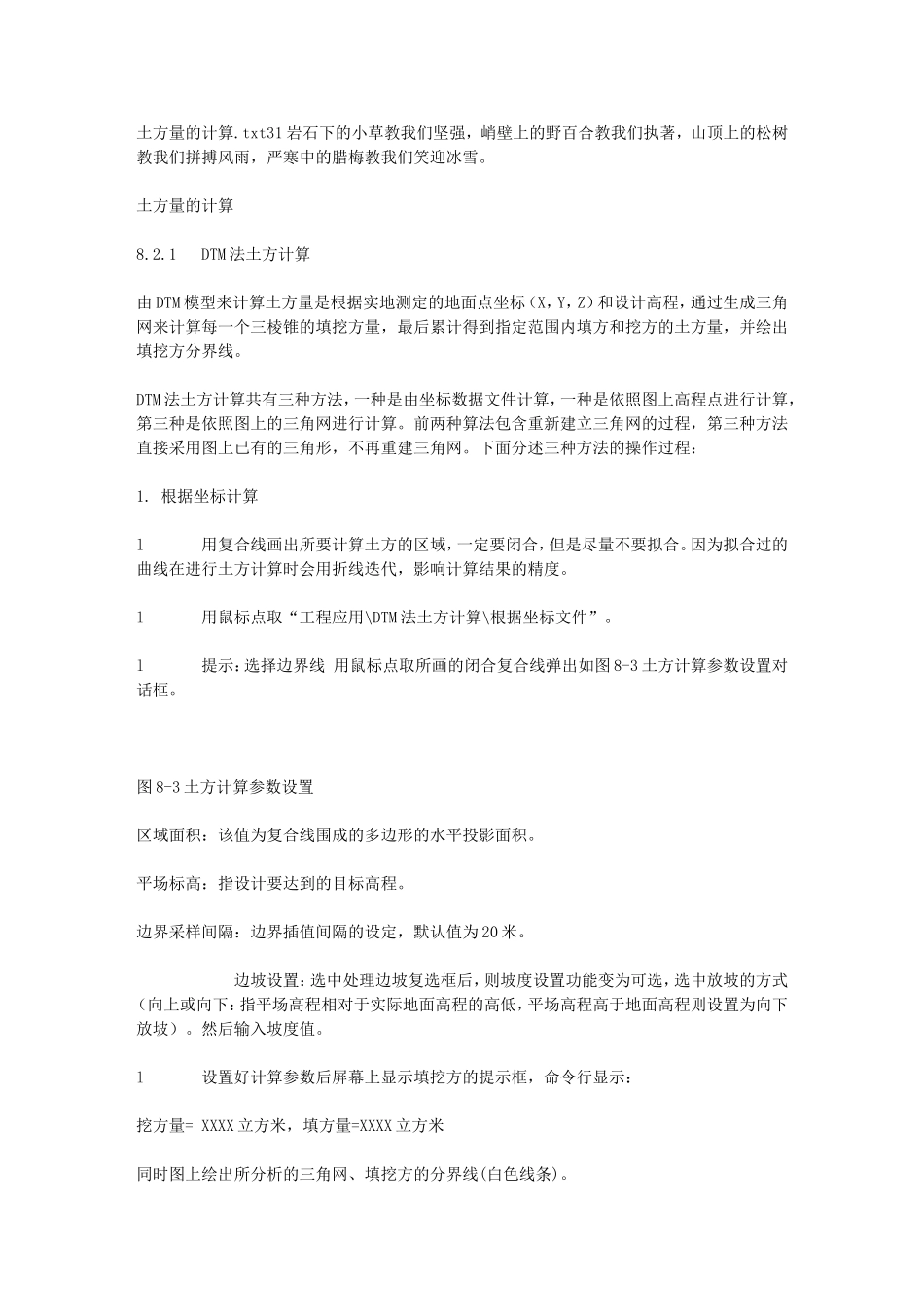

土方量的计算.txt31岩石下的小草教我们坚强，峭壁上的野百合教我们执著，山顶上的松树教我们拼搏风雨，严寒中的腊梅教我们笑迎冰雪。土方量的计算8.2.1DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。DTM法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。前两种算法包含重新建立三角网的过程，第三种方法直接采用图上已有的三角形，不再重建三角网。下面分述三种方法的操作过程：1.根据坐标计算l用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。l用鼠标点取“工程应用\DTM法土方计算\根据坐标文件”。l提示：选择边界线用鼠标点取所画的闭合复合线弹出如图8-3土方计算参数设置对话框。图8-3土方计算参数设置区域面积：该值为复合线围成的多边形的水平投影面积。平场标高：指设计要达到的目标高程。边界采样间隔：边界插值间隔的设定，默认值为20米。边坡设置：选中处理边坡复选框后，则坡度设置功能变为可选，选中放坡的方式（向上或向下：指平场高程相对于实际地面高程的高低，平场高程高于地面高程则设置为向下放坡）。然后输入坡度值。l设置好计算参数后屏幕上显示填挖方的提示框，命令行显示：挖方量=XXXX立方米，填方量=XXXX立方米同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。如图8-4所示。计算三角网构成详见dtmtf.log文件。图8-4填挖方提示框l关闭对话框后系统提示：请指定表格左下角位置:<直接回车不绘表格>用鼠标在图上适当位置点击，CASS7.0会在该处绘出一个表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形。如图8-5所示。图8-5填挖方量计算结果表格图8-6DTM土方计算结果图8-7土方计算放边坡效果图2.根据图上高程点计算l首先要展绘高程点，然后用复合线画出所要计算土方的区域，要求同DTM法。l用鼠标点取“工程应用”菜单下“DTM法土方计算”子菜单中的“根据图上高程点计算”l提示：选择边界线用鼠标点取所画的闭合复合线。l提示：选择高程点或控制点此时可逐个选取要参与计算的高程点或控制点，也可拖框选择。如果键入“ALL”回车，将选取图上所有已经绘出的高程点或控制点。弹出土方计算参数设置对话框，以下操作则与坐标计算法一样。3.根据图上的三角网计算l对已经生成的三角网进行必要的添加和删除，使结果更接近实际地形。l用鼠标点取“工程应用”菜单下“DTM法土方计算”子菜单中的“依图上三角网计算”l提示：平场标高(米):输入平整的目标高程请在图上选取三角网:用鼠标在图上选取三角形，可以逐个选取也可拉框批量选取。回车后屏幕上显示填挖方的提示框，同时图上绘出所分析的三角网、填挖方的分界线(白色线条)。注意：用此方法计算土方量时不要求给定区域边界，因为系统会分析所有被选取的三角形，因此在选择三角形时一定要注意不要漏选或多选，否则计算结果有误，且很难检查出问题所在。4.计算两期土方计算两期土方计算指的是对同一区域进行了两期测量，利用两次观测得到的高程数据建模后叠加，计算出两期之中的区域内土方的变化情况。适用的情况是两次观测时该区域都是不规则表面。两期土方计算之前，要先对该区域分别进行建模，即生成DTM模型，并将生成的DTM模型保存起来。然后点取“工程应用\DTM法土方计算\计算两期土方量”命令区提示：第一期三角网1)图面选择(2)三角网文件<2>图面选择表示当前平幕上已经显示的DTM模型，三角网文件指保存到文件中的DTM模型。第二期三角网1)图面选择(2)三角网文件<1>1同上，默认选1。则系统弹出计算结果：图8-8两期土方计算结果点击“确定”后，屏幕出现两期三角网叠加的效果，蓝色部分表示此处的高程已经发生变化，红色部分表示没有变化。图8-9两期土方计算效果图8.2.2用断面法进行土方量计算断面法土方计算主要用在公路土方计算和区域土方计算，对于特别复杂的地方...
