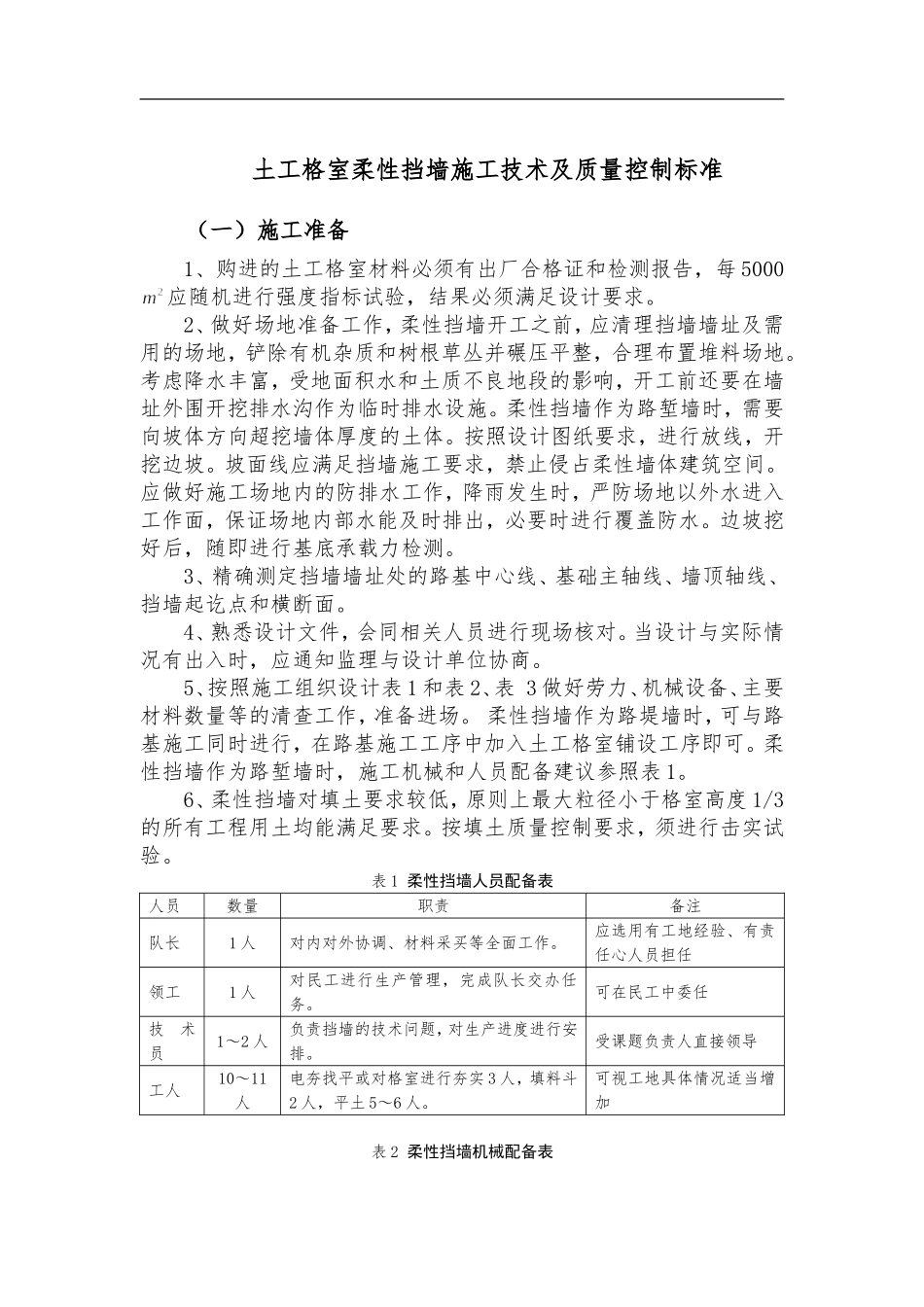

土工格室柔性挡墙施工技术及质量控制标准（一）施工准备1、购进的土工格室材料必须有出厂合格证和检测报告，每5000应随机进行强度指标试验，结果必须满足设计要求。2、做好场地准备工作，柔性挡墙开工之前，应清理挡墙墙址及需用的场地，铲除有机杂质和树根草丛并碾压平整，合理布置堆料场地。考虑降水丰富，受地面积水和土质不良地段的影响，开工前还要在墙址外围开挖排水沟作为临时排水设施。柔性挡墙作为路堑墙时，需要向坡体方向超挖墙体厚度的土体。按照设计图纸要求，进行放线，开挖边坡。坡面线应满足挡墙施工要求，禁止侵占柔性墙体建筑空间。应做好施工场地内的防排水工作，降雨发生时，严防场地以外水进入工作面，保证场地内部水能及时排出，必要时进行覆盖防水。边坡挖好后，随即进行基底承载力检测。3、精确测定挡墙墙址处的路基中心线、基础主轴线、墙顶轴线、挡墙起讫点和横断面。4、熟悉设计文件，会同相关人员进行现场核对。当设计与实际情况有出入时，应通知监理与设计单位协商。5、按照施工组织设计表1和表2、表3做好劳力、机械设备、主要材料数量等的清查工作，准备进场。柔性挡墙作为路堤墙时，可与路基施工同时进行，在路基施工工序中加入土工格室铺设工序即可。柔性挡墙作为路堑墙时，施工机械和人员配备建议参照表1。6、柔性挡墙对填土要求较低，原则上最大粒径小于格室高度1/3的所有工程用土均能满足要求。按填土质量控制要求，须进行击实试验。表1柔性挡墙人员配备表人员数量职责备注队长1人对内对外协调、材料采买等全面工作。应选用有工地经验、有责任心人员担任领工1人对民工进行生产管理，完成队长交办任务。可在民工中委任技术员1～2人负责挡墙的技术问题，对生产进度进行安排。受课题负责人直接领导工人10～11人电夯找平或对格室进行夯实3人，填料斗2人，平土5～6人。可视工地具体情况适当增加表2柔性挡墙机械配备表机械名称数量作用备注轮式装载机1台土工格室挡墙上土，并进行简易摊平料斗容量1～2m3组合式压路机1台对整平后的土工格室拉筋层进行压实，在条件允许的情况下进行振动压实，条件不允许时进行静压；压实度必须大于等于设计值。压路机吨位墙体厚度进行选择，压路机轮宽小于墙宽立式振动夯2台对格室挡墙面板后的填土进行压实，确保面板底座处填土的密室度。立式振动夯故障率较高，其中一台备用。手扶式振动压路机1台对组合式压路机不能压到而相对于立式振动夯来说面积较大的较小区域进行压实。压实厚度不宜太厚，一般以10cm为宜。水准仪1套对每层面板的地面标高进行水准测量，确保挡墙面板与路面或地形保持相同纵坡。按照实际情况，进行标高控制点的布置，以不出现明线弯折面板顺滑为宜。小工具若干面板装土夯实用铁锤，面板找平用刮杠，穿土工格室销子用小铁锤等。根据工程实际情况确定数量和形式现场采购。表3柔性挡墙材料表名称数量用途备注土工格室面板格室XXXm2拉筋格室XXX构成挡墙主体，个别类型的墙面板格室的数量要比图纸计算数量略大，防止出现沉降等情况的亏料现象防水土工布或篷布大于挡墙工作面面积XXm视工地气候条件防止降雨对挡墙土体的湿润和工作面的影响，对降雨量较大的地方，需设置顶部防水层时，最后将土工布铺设在挡墙顶部做永久防水层。在降水较多的地区需考虑适当增加防水布面积，对填料进行覆盖防水。其他材料—按具体设计采用的材料—（二）挡墙基础1、基坑开挖按照设计图纸，进行放线，开挖，机械开挖到距基底设计标高20～30cm时停止开挖，用人工清理至设计高程，用振动式压路机碾压；其标准参照《公路路基施工技术规范》中的相关条款执行。对地基承载力进行现场测试，应该满足地基承载力的要求。当土工格室柔性挡墙高度小于8.0m时，要求地基承载力不小于180kPa；柔性挡墙高度大于8.0m小于10.0m时，要求地基承载力不小于200kPa；否则应进行地基处理。基础施工时：碾压一般是先用轻型后用重型机具，先慢后快。每次运行碾压机具应两侧向中央进行，主轮应重叠15cm左右。压实时应特别注意避免引起不均匀沉陷。碾压机具的时速宜控制在2～3km/h。原地面碾压过程中，如发现碾压机械的轮迹突然增大时，应检查下面是否有...
