判断灯泡亮度电表示数变化VIP免费

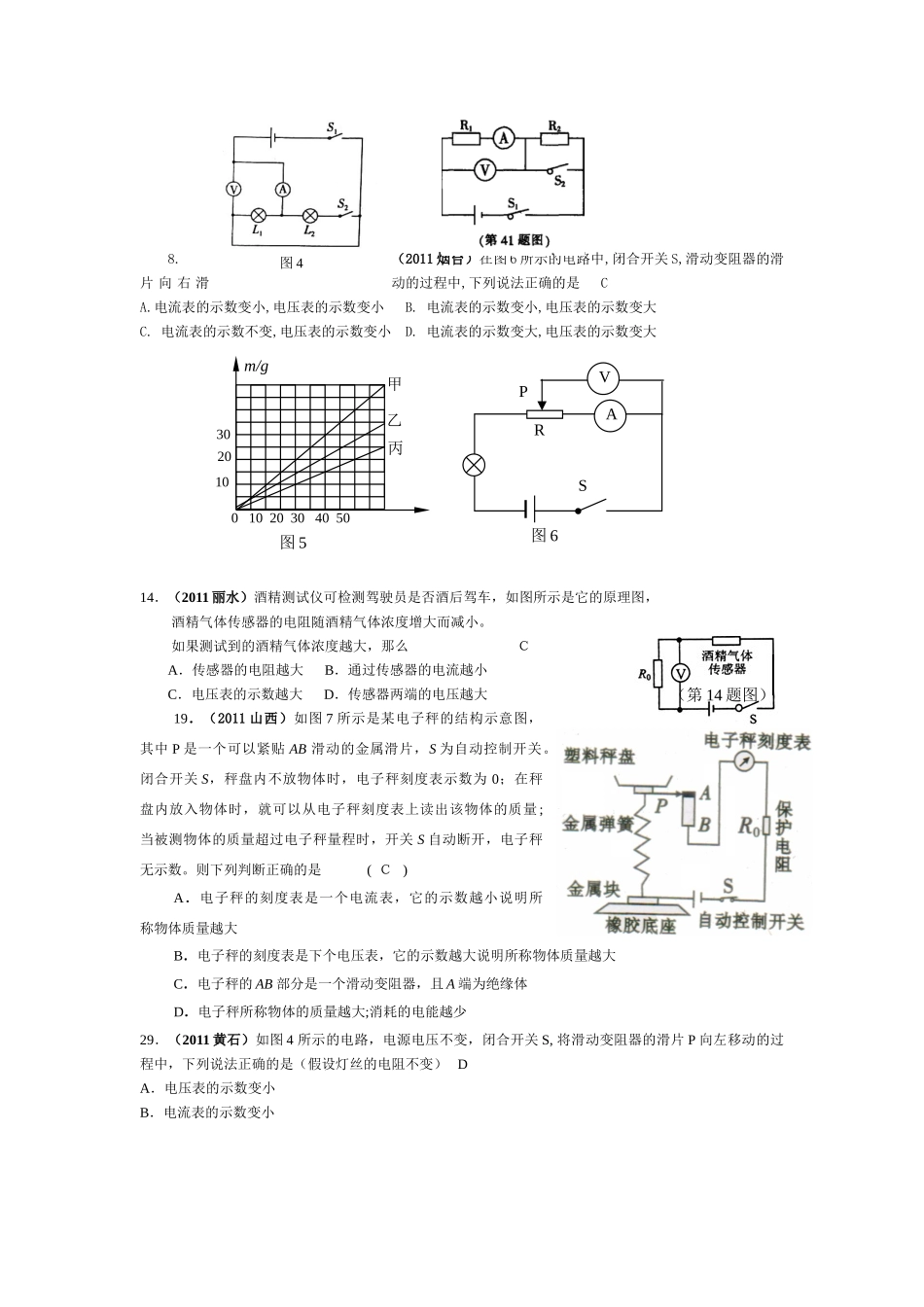

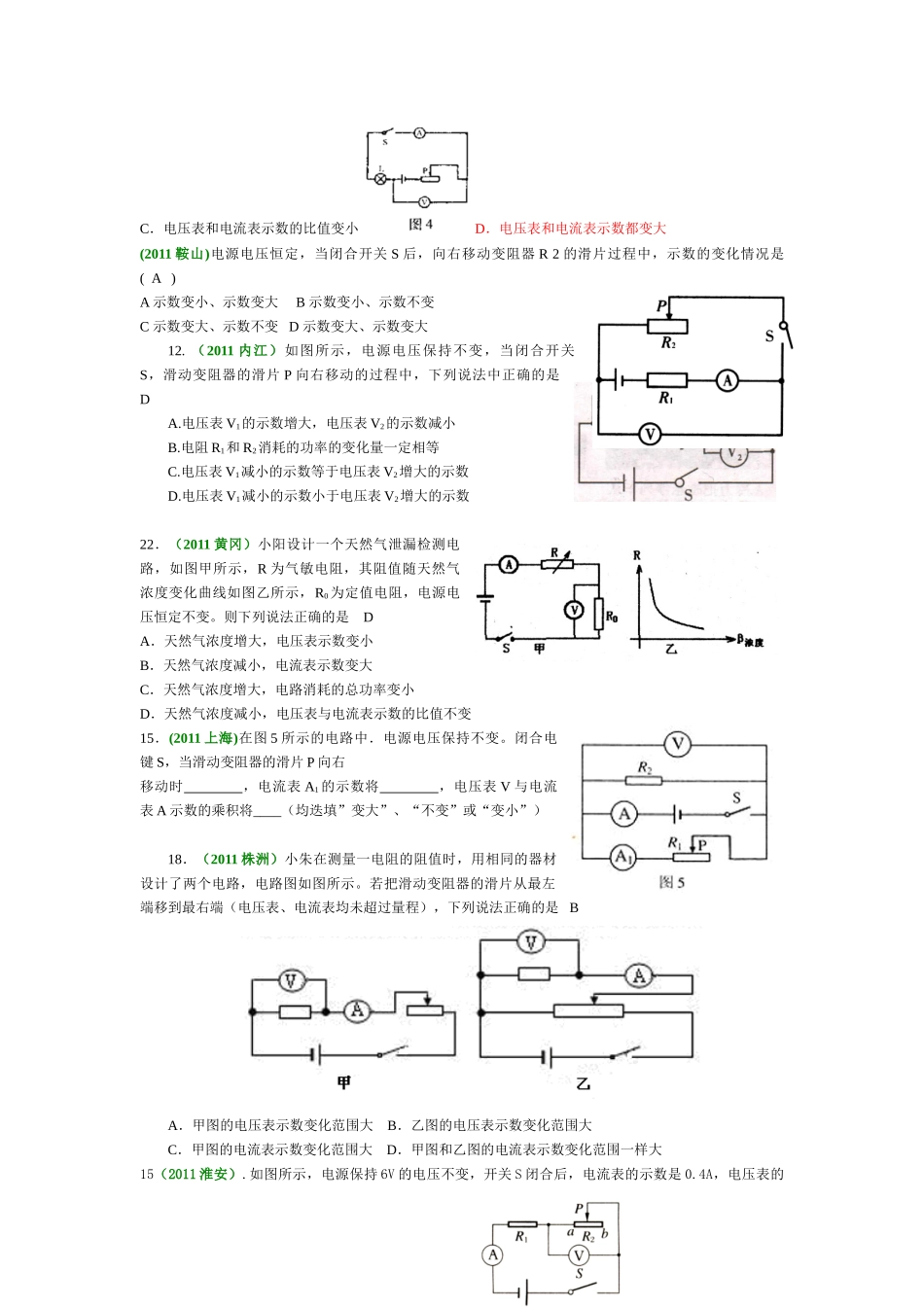

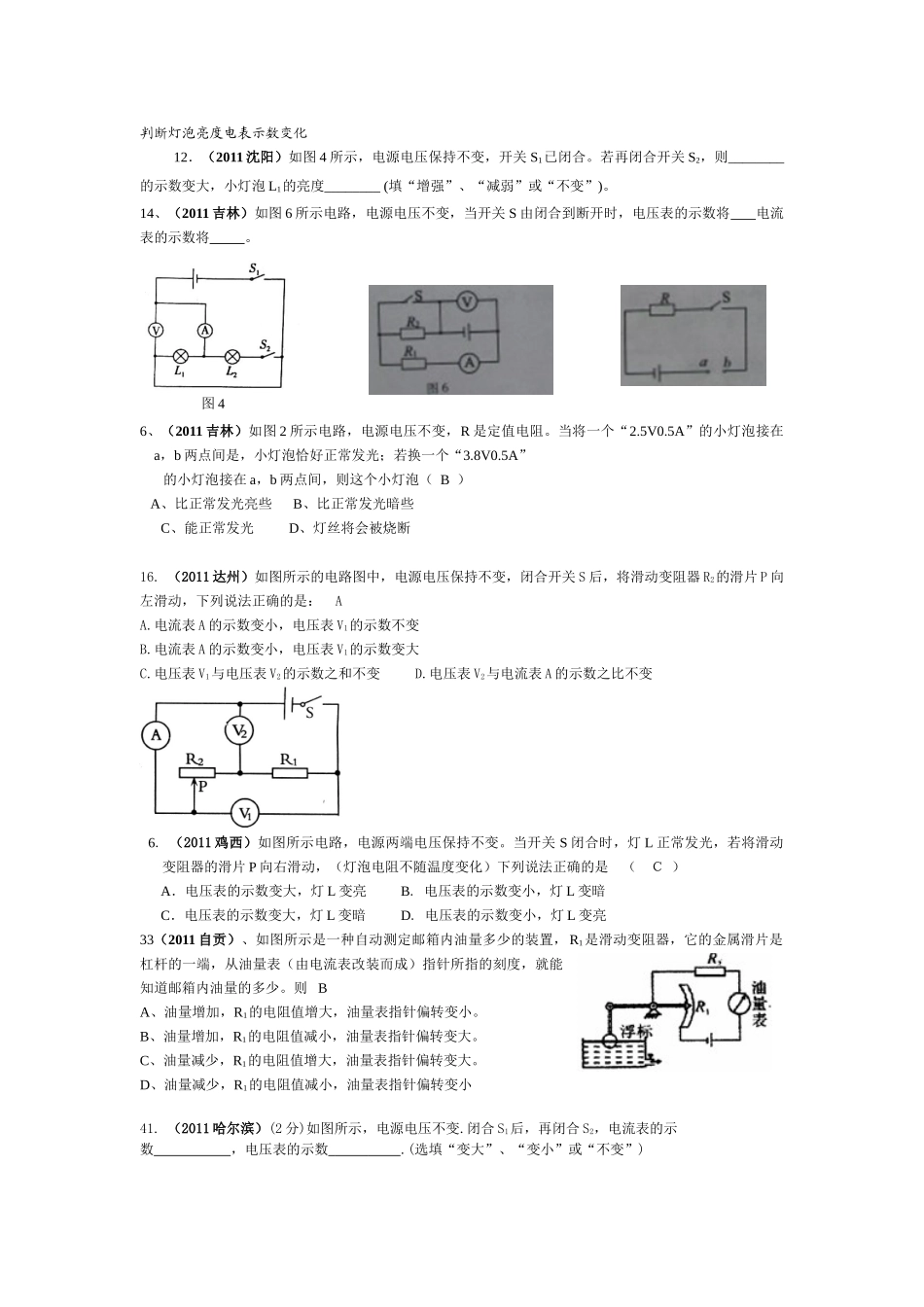

判断灯泡亮度电表示数变化12．（2011沈阳）如图4所示，电源电压保持不变，开关S1已闭合。若再闭合开关S2，则________的示数变大，小灯泡L1的亮度________(填“增强”、“减弱”或“不变”)。14、（2011吉林）如图6所示电路，电源电压不变，当开关S由闭合到断开时，电压表的示数将电流表的示数将。6、（2011吉林）如图2所示电路，电源电压不变，R是定值电阻。当将一个“2.5V0.5A”的小灯泡接在a，b两点间是，小灯泡恰好正常发光；若换一个“3.8V0.5A”的小灯泡接在a，b两点间，则这个小灯泡（B）A、比正常发光亮些B、比正常发光暗些C、能正常发光D、灯丝将会被烧断16.（2011达州）如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是：AA.电流表A的示数变小，电压表V1的示数不变B.电流表A的示数变小，电压表V1的示数变大C.电压表V1与电压表V2的示数之和不变D.电压表V2与电流表A的示数之比不变6.（2011鸡西）如图所示电路，电源两端电压保持不变。当开关S闭合时，灯L正常发光，若将滑动变阻器的滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确的是（Ｃ）A．电压表的示数变大，灯L变亮B.电压表的示数变小，灯L变暗C．电压表的示数变大，灯L变暗D.电压表的示数变小，灯L变亮33（2011自贡）、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。则BA、油量增加，R1的电阻值增大，油量表指针偏转变小。B、油量增加，R1的电阻值减小，油量表指针偏转变大。C、油量减少，R1的电阻值增大，油量表指针偏转变大。D、油量减少，R1的电阻值减小，油量表指针偏转变小41.（2011哈尔滨）(2分)如图所示，电源电压不变.闭合S1后，再闭合S2，电流表的示数，电压表的示数.(选填“变大”、“变小”或“不变”)图48.（2011烟台）在图6所示的电路中,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是CA.电流表的示数变小,电压表的示数变小B.电流表的示数变小,电压表的示数变大C.电流表的示数不变,电压表的示数变小D.电流表的示数变大,电压表的示数变大14．（2011丽水）酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。如果测试到的酒精气体浓度越大，那么ＣA．传感器的电阻越大B．通过传感器的电流越小C．电压表的示数越大D．传感器两端的电压越大19．（2011山西）如图7所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量;当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断正确的是(Ｃ)A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大B．电子秤的刻度表是下个电压表，它的示数越大说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且A端为绝缘体D．电子秤所称物体的质量越大;消耗的电能越少29．（2011黄石）如图4所示的电路，电源电压不变，闭合开关S,将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）DA．电压表的示数变小B．电流表的示数变小m/g甲乙丙01020304050302010图5AVPRS图6（第14题图）图4C．电压表和电流表示数的比值变小D．电压表和电流表示数都变大(2011鞍山)电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，示数的变化情况是(A)A示数变小、示数变大B示数变小、示数不变C示数变大、示数不变D示数变大、示数变大12.（2011内江）如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是DA.电压表V1的示数增大，电压表V2的示数减小B.电阻R1和R2消耗的功率的变化量一定相等C.电压表V1减小的示数等于电压表V2增大的示数D.电压表V1减小的示数小于电压表V2增大的示数22．（2011黄冈）小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随...
