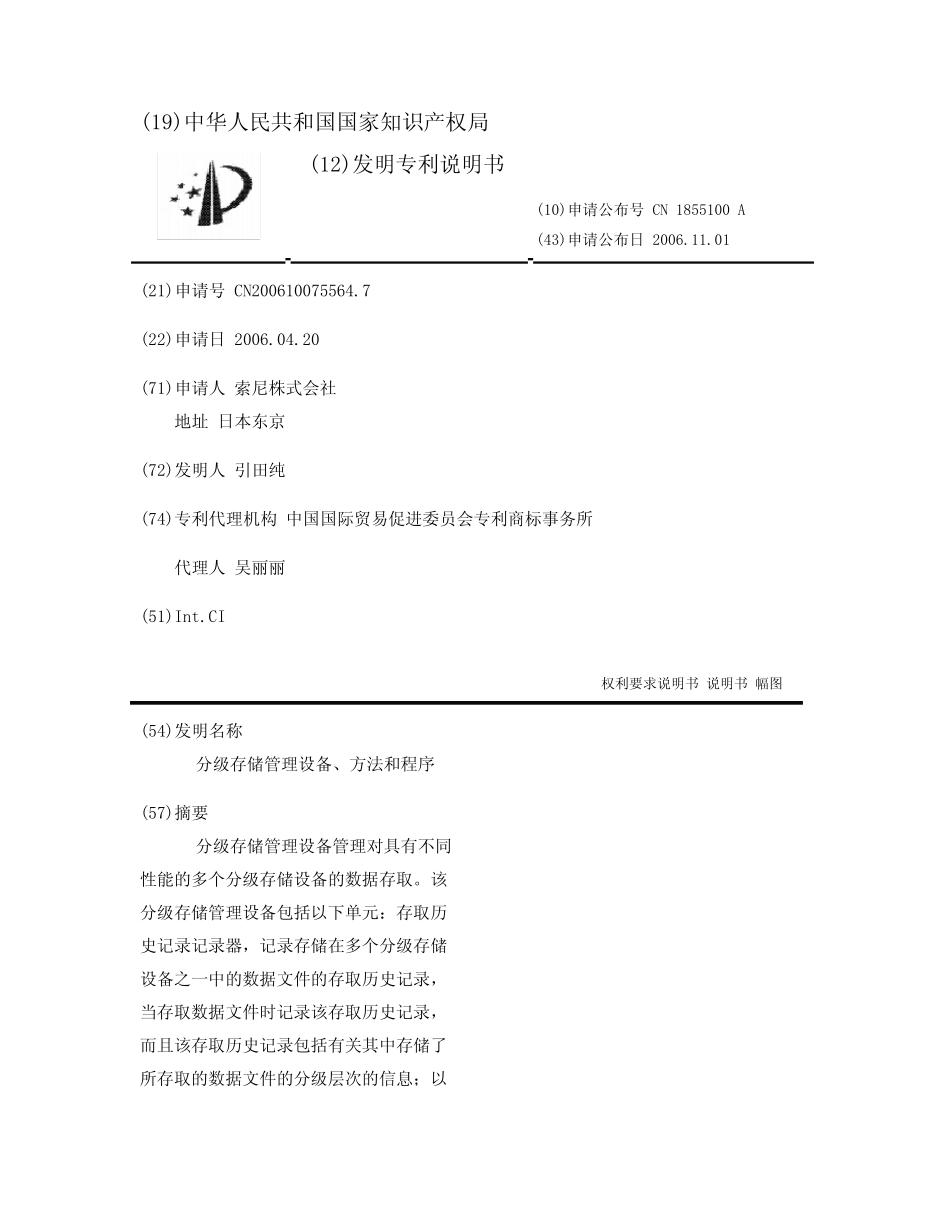

(19)中华人民共和国国家知识产权局(12)发明专利说明书(10)申请公布号CN1855100A(43)申请公布日2006.11.01(21)申请号CN200610075564.7(22)申请日2006.04.20(71)申请人索尼株式会社地址日本东京(72)发明人引田纯(74)专利代理机构中国国际贸易促进委员会专利商标事务所代理人吴丽丽(51)Int.CI权利要求说明书说明书幅图(54)发明名称分级存储管理设备、方法和程序(57)摘要分级存储管理设备管理对具有不同性能的多个分级存储设备的数据存取。该分级存储管理设备包括以下单元：存取历史记录记录器，记录存储在多个分级存储设备之一中的数据文件的存取历史记录，当存取数据文件时记录该存取历史记录，而且该存取历史记录包括有关其中存储了所存取的数据文件的分级层次的信息；以及图像数据生成器，使用有关一个或多个指定的任意分级层次的信息生成示出存取状态的图像数据，其中每条信息都是从存取历史记录中提取得到的。法律状态法律状态公告日法律状态信息法律状态权利要求说明书1、一种用于管理对具有不同性能的多个分级存储设备的数据存取的分级存储管理设备，该分级存储管理设备包含：存取历史记录记录装置，用于记录存储在多个分级存储设备之一中的数据文件的存取历史记录，当存取数据文件时记录该存取历史记录，而且该存取历史记录包括有关其中存储了所存取的数据文件的分级层次的信息；以及图像数据生成装置，用于使用有关一个或多个指定的任意分级层次的信息生成示出存取状态的图像数据，其中每条信息都是从存取历史记录中提取得到的。2、如权利要求1所述的分级存储管理设备，其中，存取历史记录包括从文件被创建、最后更新、以及最后存取的时间和日期中的至少一个到文件最近被存取的时间和日期所经过的时间。3、如权利要求1所述的分级存储管理设备，其中，图像数据示出了计算出的、在有关一个或多个指定的任意分级层次的信息之间的比率，每条信息都是从存取历史记录中提取得到的以用于彼此进行比较。4、如权利要求1所述的分级存储管理设备，其中，图像数据生成装置以示出了一个或多个分级层次的组合的表格的形式输出用户接口图像，并且根据经由用户接口图像对一个或者多个分级层次的选择和输入，而接收对一个或者多个分级层次的指定，其中用于每个分级层次的信息都是从存取历史记录中提取得到的。5、如权利要求1所述的分级存储管理设备，其中，图像数据以图形或者表格的形式示出了存取状态。6、如权利要求1所述的分级存储管理设备，其中，图像数据在每年、每月、或者每日基础上示出了存取状态。7、一种用于管理对具有不同性能的多个分级存储设备的数据存取的分级存储管理方法，该分级存储管理方法包含步骤：使存取历史记录记录装置记录存储在多个分级存储设备之一中的数据文件的存取历史记录，当存取数据文件时记录该存取历史记录，而且该存取历史记录包括有关其中存储了所存取的数据文件的分级层次的信息；以及使图像数据生成装置使用有关一个或多个指定的任意分级层次的信息生成示出存取状态的图像数据，其中每条信息都是从存取历史记录中提取得到的。8、一种用于管理对具有不同性能的多个分级存储设备的数据存取的分级存储管理程序，该分级存储管理程序包含：存取历史记录记录装置，用于记录存储在多个分级存储设备之一中的数据文件的存取历史记录，当存取数据文件时记录该存取历史记录，而且该存取历史记录包括有关其中存储了所存取的数据文件的分级层次的信息；以及图像数据生成装置，用于使用有关一个或多个指定的任意分级层次的信息生成示出存取状态的图像数据，其中每条信息都是从存取历史记录中提取得到的。9、一种用于管理对具有不同性能的多个分级存储设备的数据存取的分级存储管理设备，该分级存储管理设备包含：存取历史记录记录器，记录存储在多个分级存储设备之一中的数据文件的存取历史记录，当存取数据文件时记录该存取历史记录，而且该存取历史记录包括有关其中存储了所存取的数据文件的分级层次的信息；以及图像数据生成器，使用有关一个或多个指定的任意分级层次的信息生成示出存取状态的图像数据，其中每条信息都是从存取历史记录中提取得到的。10、一种用于...
