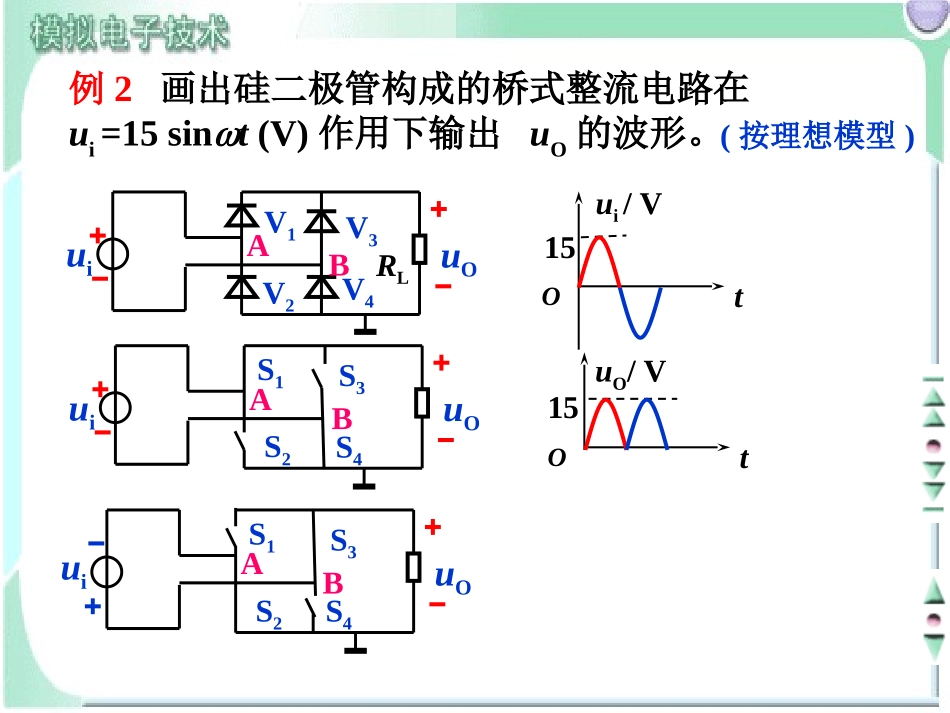

例1试求电路中电流I1、I2、IO和输出电压UO的值。解：假设二极管断开UP=15V(V)912313NUUP>UN二极管导通等效为0.7V的恒压源UO=VDD1UD(on)=150.7=14.3(V)IO=UO/RL=14.3/3=4.8(mA)I2=(UOVDD2)/R=(14.312)/1=2.3(mA)I1=IO+I2=4.8+2.3=7.1(mA)VDD1VDD2UORLR1k3kIOI1I215V12VPN例2画出硅二极管构成的桥式整流电路在ui=15sint(V)作用下输出uO的波形。(按理想模型)RLV1V2V3V4uiBAuOOtuO/V15Otui/V15uiBAuOS1S2S3S4uiBAuOS1S2S3S4例3ui=2sint(V),分析二极管的限幅作用。ui较小，宜采用恒压降模型V1V2uiuOR-0.7
