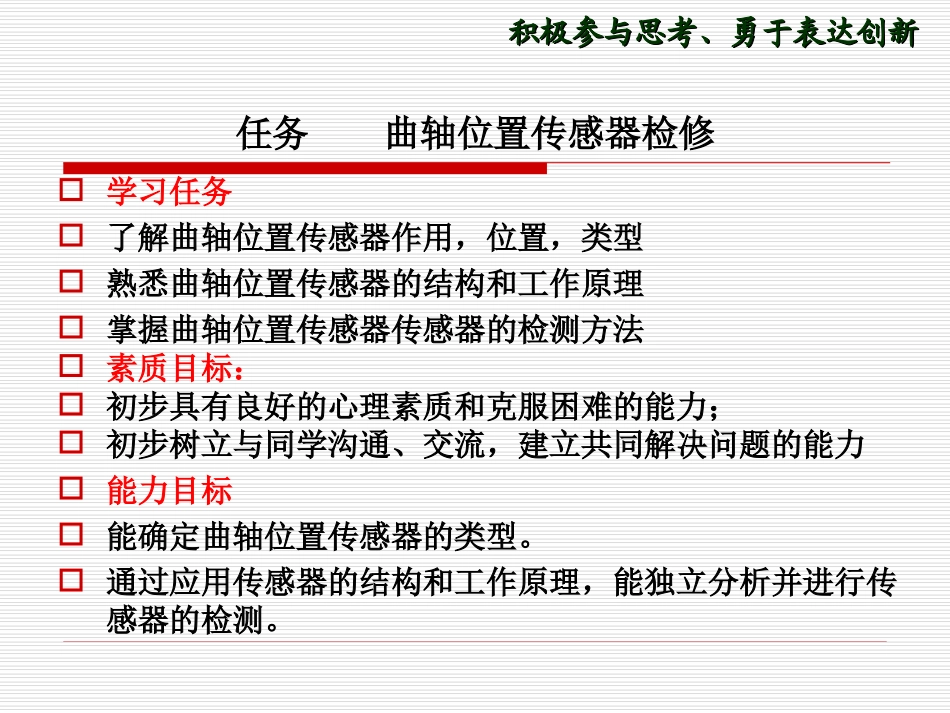

积极参与思考、勇于表达创新积极参与思考、勇于表达创新发动机启动困难——曲轴位置传感器检修积极参与思考、勇于表达创新积极参与思考、勇于表达创新一辆花冠，客户反映存在启动困难，启动后动力性和加速性差。曲轴位置传感器是导致此现象的可能原因。任务：作为汽车专业技术人员，用什么方法及设备进行确诊？积极参与思考、勇于表达创新积极参与思考、勇于表达创新任务曲轴位置传感器检修学习任务了解曲轴位置传感器作用，位置，类型熟悉曲轴位置传感器的结构和工作原理掌握曲轴位置传感器传感器的检测方法素质目标：初步具有良好的心理素质和克服困难的能力；初步树立与同学沟通、交流，建立共同解决问题的能力能力目标能确定曲轴位置传感器的类型。通过应用传感器的结构和工作原理，能独立分析并进行传感器的检测。积极参与思考、勇于表达创新积极参与思考、勇于表达创新任务实施：头脑风暴一：请查看实物和相关资料后回答花冠曲轴位置传感器的安装位置花冠曲轴位置传感器的类型曲轴位置传感器的功用，组成积极参与思考、勇于表达创新积极参与思考、勇于表达创新曲轴位置传感器的功用曲轴位置传感器CPS功用是采集曲轴转动角度和发动机转速信号输入控制单元ECU，以便确定点火时刻和喷油时刻。安装在曲轴的前部、中部或飞轮上。积极参与思考、勇于表达创新积极参与思考、勇于表达创新曲轴位置传感器位置传感器的分类分为磁感应式、霍尔式和光电式三种类型。积极参与思考、勇于表达创新积极参与思考、勇于表达创新花冠电控发动机磁感应式积极参与思考、勇于表达创新积极参与思考、勇于表达创新电磁感应式曲轴位置传感器组成积极参与思考、勇于表达创新积极参与思考、勇于表达创新头脑风暴二：查阅相关资料：请讲述磁感应式曲轴位置传感器的工作原理。积极参与思考、勇于表达创新积极参与思考、勇于表达创新线圈中磁通量与感应电动势的波形积极参与思考、勇于表达创新积极参与思考、勇于表达创新积极参与思考、勇于表达创新积极参与思考、勇于表达创新头脑风暴三：花冠电控发动机磁感应式曲轴位置传感器的检测方法检查项目：电阻、输出信号、感应线圈与正时转子的间隙积极参与思考、勇于表达创新积极参与思考、勇于表达创新端子条件电阻值（Ω）1，220℃1850-24501.电阻的检测积极参与思考、勇于表达创新积极参与思考、勇于表达创新2、输出信号的检查拔下曲轴位置传感器的导线连接器，当发动机转动时，用万用表的电压档检测曲轴位置传感器上端子间是否有脉冲电压信号输出。如没有脉冲电压信号输出，则须更换曲轴位置传感器。示波器积极参与思考、勇于表达创新积极参与思考、勇于表达创新3、感应线圈与正时转子的间隙检查用厚薄规测量正时转子与感应线圈凸出部分的空气间隙，其间隙应为（）0.2-0.4mm。检查感应线圈与正时转子的间隙积极参与思考、勇于表达创新积极参与思考、勇于表达创新头脑风暴四：请运用现场的工具和设备，检测曲轴位置传感器并完成工作单。检查，评价积极参与思考、勇于表达创新积极参与思考、勇于表达创新总结头脑风暴一：请查看实物和相关资料后回答花冠曲轴位置传感器的安装位置花冠曲轴位置传感器的类型曲轴位置传感器的功用头脑风暴二：查阅相关资料：请讲述磁感应式曲轴位置传感器的结构及工作原理。头脑风暴三：花冠电控发动机磁感应式曲轴位置传感器的检修头脑风暴四：请运用现场的工具和设备，检测曲轴位置传感器并完成工作单。积极参与思考、勇于表达创新积极参与思考、勇于表达创新感谢各位评委，同学们！
